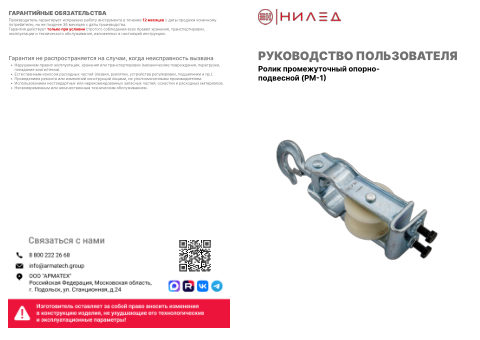

Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Ролик промежуточный опорно-подвесной PM-1
Опорно-подвесной ролик PM-1: нейлоновый ролик на подшипниках для пучка СИП диаметром до 50 мм, откидная щека, поворотный крюк, нагрузка до 500 кг. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Диаметр пучка проводов
- до 50 мм
- Диаметр ролика
- 80 мм
- Диаметр ручья
- 38 мм
- Зев корпуса
- ширина 12 мм, глубина 47 мм
- Крюк
- поворот 360°, наружный диаметр 75 мм, внутренний 30 мм, толщина 19 мм
- Подшипники
- 2 шт.
- Угол поворота трассы
- до 30°
- Единица
- шт
- Масса, кг
- 2.091
- Высота, мм
- 90
- Длина, мм
- 350
- Ширина, мм
- 110
- Цвет
- серый/белый
- Аналог
- RT-1
- Гарантия
- 12
- Материал
- Сталь/ нейлон
- Допустимая нагрузка, кН
- 5
- Работа под напряжением
- до 1кВ
- Марка
- НИЛЕД
Описание
Опорно-подвесной ролик ставят при раскатке СИП на промежуточные и угловые опоры: на прямых участках и на поворотах трассы до 30°. Его вешают в прорезь промежуточного кронштейна подвески ES-1500 или ES 54-14 P, так провод раскатывают заметно быстрее. Провод по роликам тянут канатом-лидером, чтобы СИП не повредился по пути.
Остов стальной, с защитным покрытием, сам ролик нейлоновый и вращается на двух подшипниках. Щека откидывается и запирается быстросъёмным фиксатором. Ролик закреплён с контргайкой, крюк поворачивается на 360°.
- Пучок проводов диаметром до 50 мм, статическая нагрузка 500 кг.
- Наружный диаметр ролика 80 мм, диаметр ручья 38 мм.
- Зев корпуса: ширина внизу 12 мм, глубина 47 мм.
- Крюк: наружный диаметр 75 мм, внутренний 30 мм, толщина 19 мм.
- Два болта М10 под ключ 17 мм.
