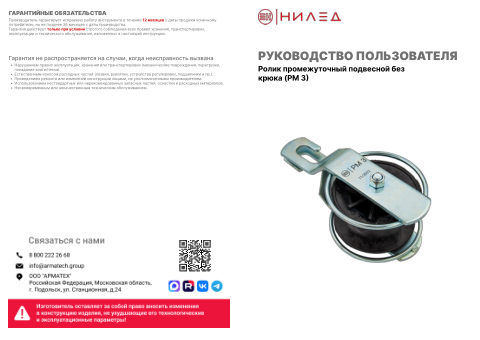

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Ролик промежуточный подвесной без крюка PM 3
Подвесной ролик PM 3 без отдельного крюка: нейлоновый ролик 115 мм на втулке между разводными щёками, защитная стальная обойма, нагрузка до 500 кг. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Диаметр ролика
- 115 мм
- Диаметр ручья
- 50 мм
- Защитная обойма
- стальная проволока, диаметр 130 мм
- Щёки
- ширина 50 мм, толщина 5 мм, раствор 28 мм
- Зазор между щёками
- 10 мм
- Внутренний диаметр крюка
- 22 мм
- Опора ролика
- втулка, без подшипников
- Угол поворота трассы
- до 30°
- Единица
- шт
- Масса, кг
- 1.6
- Высота, мм
- 75
- Длина, мм
- 251
- Ширина, мм
- 127
- Цвет
- серый/черный
- Гарантия
- 12
- Материал
- Сталь/ нейлон
- Допустимая нагрузка, кН
- 5
- Работа под напряжением
- до 1кВ
- Марка
- НИЛЕД
Описание
Ролик без отдельного крюка для раскатки СИП на промежуточных и угловых опорах, на прямых участках и поворотах трассы до 30°. Он садится в прорезь промежуточного кронштейна подвески ES-1500 или ES 54-14 P, поэтому раскатка идёт быстрее. Провод тянут по роликам канатом-лидером, это бережёт его от повреждений.
Нейлоновый ролик вращается на втулке между двумя щёками, стянутыми болтами. Чтобы уложить провод, щёки разводят в стороны. Щёки стоят зеркально, при полном сведении они целиком замыкают крюк на опоре. По периметру ролик прикрыт приваренной стальной проволокой, она бережёт его при падении.
- Статическая нагрузка до 500 кг.
- Наружный диаметр ролика 115 мм, диаметр ручья 50 мм, стальная защитная обойма 130 мм.
- Щёки шириной 50 мм и толщиной 5 мм, раствор щеки 28 мм, зазор между щёками 10 мм.
- Внутренний диаметр подвесного крюка 22 мм.
- Ролик на втулке, без подшипников, закреплён с контргайкой.
Просчёт или консультация
Модель PM 3 подставим в заявку сами — укажите количество или опишите объект.
