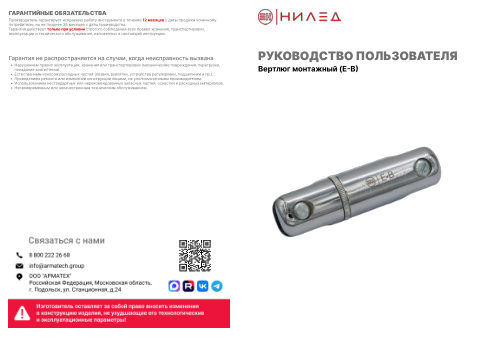

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Вертлюг E-B
Вертлюг E-B для троса-лидера диаметром до 13 мм: рабочая тяга 1500 кг, разрушается не раньше 2200 кг. Вращается на двух тарельчатых подшипниках, обойма разборная. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Диаметр троса-лидера
- до 13 мм
- Диаметр втулки
- 15 мм
- Рабочее тяговое усилие
- 1500 кг
- Подшипники
- тарельчатые, 2 шт., обслуживаемые
- Присоединение
- две втулки-винта
- Упаковка
- картонная коробка
- Единица
- шт
- Масса, кг
- 1
- Высота, мм
- 38
- Длина, мм
- 145
- Ширина, мм
- 38
- Цвет
- серый
- Гарантия
- 12
- Материал
- Сталь
- Разрушающая нагрузка, кН
- 22
- Допустимая нагрузка, кН
- 15
- Марка
- НИЛЕД
Описание
Вертлюг E-B ставят между тросом-лидером и проводом. Шарнир гасит вращение: если одна сторона проворачивается, другая остаётся на месте, и провод при раскатке по опорам ЛЭП не закручивается. Для проводов СИП-2 и СИП-4 он обязателен, для СИП-3, АС, кабельных линий и оптоволокна завод его советует.

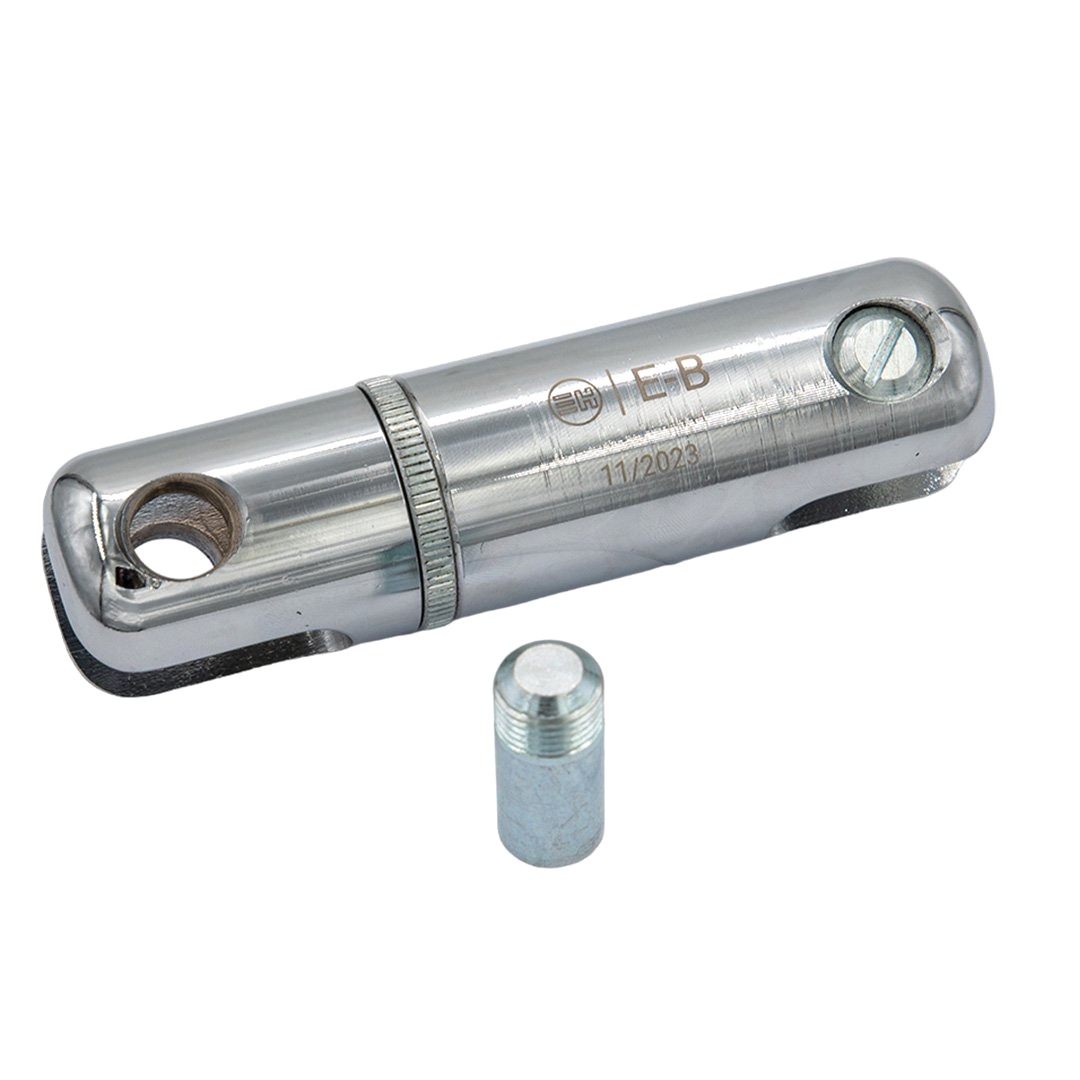

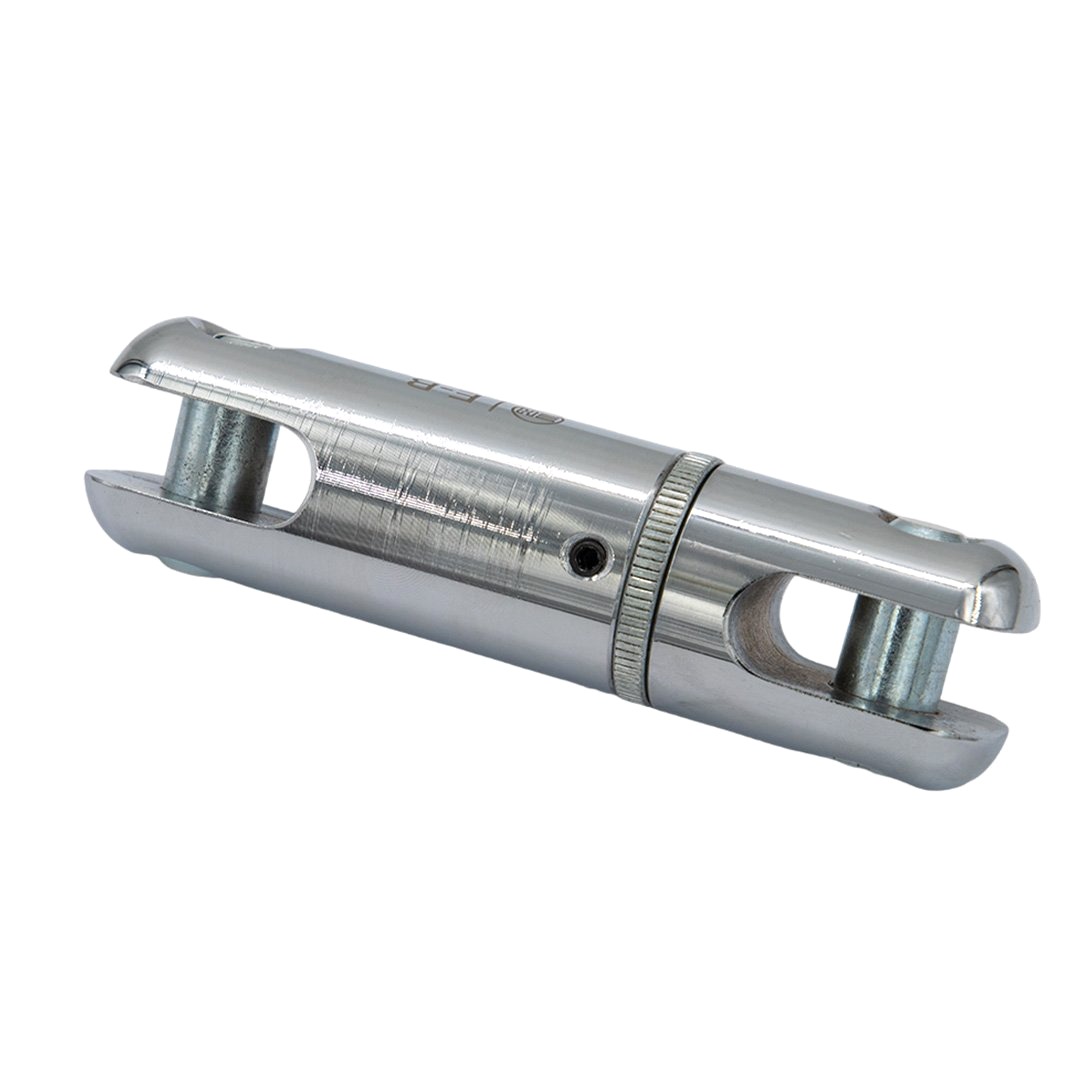

В обойме стоят два тарельчатых подшипника, с ними вертлюг вращается свободно и при большой тяге. Обойма разбирается, так что подшипники можно обслужить или поменять. На концах две втулки-винта: к ним присоединяют петли раскаточных чулков, грузоподъёмных талей и других изделий.
- Рабочее тяговое усилие 1500 кг, разрушающая нагрузка не меньше 2200 кг.
- Трос-лидер диаметром до 13 мм, втулка диаметром 15 мм.
- Подшипники обслуживаемые, доступ к ним через разборную обойму.
- Упакован в отдельную картонную коробку.
