Наконечник болтовой 1НБ-10/25
Наконечник 1НБ-10/25 с одним срывным болтом на кабельные жилы 10–25 мм², рабочее напряжение до 20 кВ. Ставится без специального инструмента. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Число болтов
- 1
- Отверстие под жилу
- смещено относительно центра
- Шаг резьбы болта
- 1 мм
- Жилы
- круглые и секторные, одно- и многопроволочные, медные и алюминиевые
- Монтаж
- затяжка болта до срыва головки
- Применение
- монтаж термоусаживаемых муфт и муфт холодной усадки
- Единица
- шт
- Масса, кг
- 0.01
- Высота, мм
- 13
- Длина, мм
- 17
- Ширина, мм
- 38
- Цвет
- серый
- Номинальное напряжение, кВ
- 20
- Сечение жилы, мм²
- 10-25
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Марка
- НИЛЕД
Описание

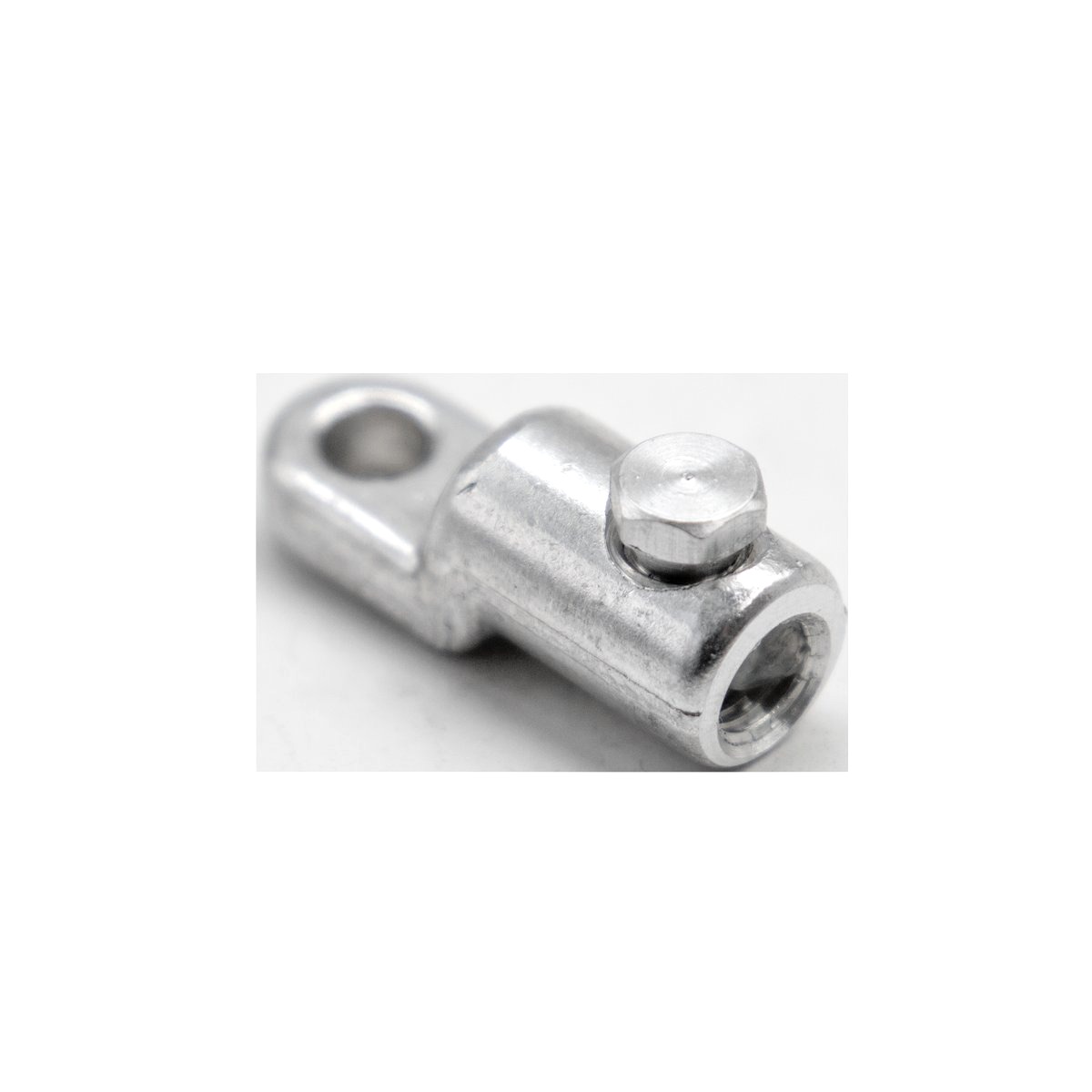

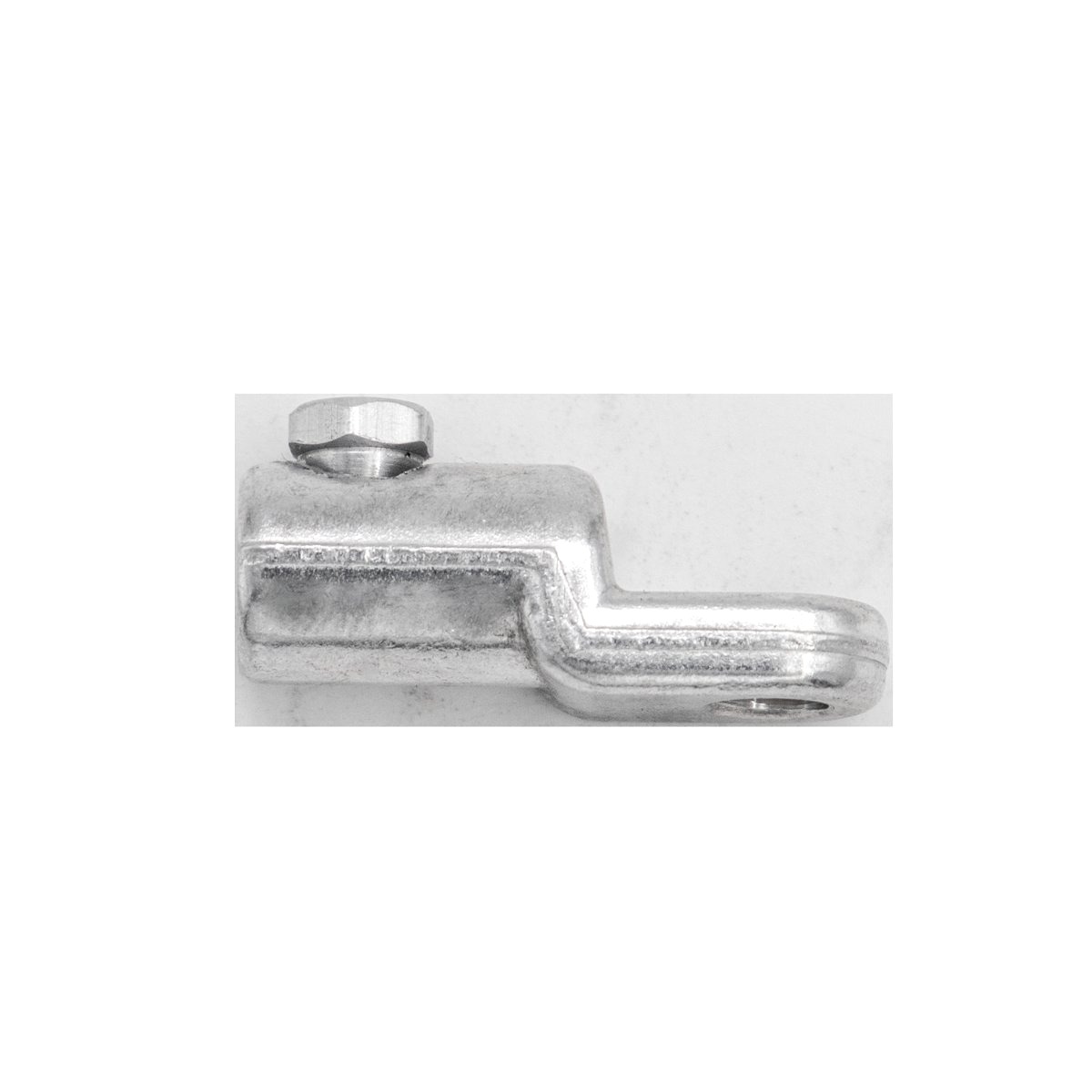

Болтовой наконечник 1НБ оконцовывает кабельную жилу и присоединяет её к шине или к выводу аппарата. Это цилиндрическая гильза с одним болтом и лопаткой, в лопатке отверстие для крепления. Отверстие под жилу смещено от центра.
Жилу вставляют в гильзу и затягивают болт, пока не сорвётся головка. Специальный инструмент для этого не нужен, по времени выходит быстрее опрессовки или пайки. Завод советует такие наконечники при монтаже муфт, термоусаживаемых и холодной усадки.
- Жилы 10–25 мм² любого типа: круглые и секторные, одно- и многопроволочные, медные и алюминиевые.
- Гильза и болт — высокопрочный алюминиевый сплав.
- Шаг резьбы болта 1 мм: переходное сопротивление минимально, соединение герметично и держит вибрацию.
- Внутри гильзы резьбовая накатка, на ней и на болте смазка: она бережёт контакт при хранении и после монтажа.
- Диапазон сечений указан на корпусе.
- Рабочее напряжение до 20 кВ, температура от −60 до +50 °C.
