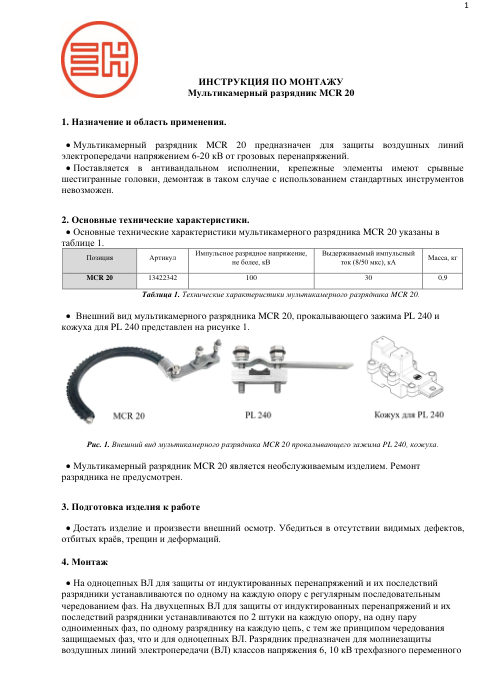

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Разрядник мультикамерный MCR 20
MCR 20 — мультикамерный разрядник для грозозащиты воздушных линий 6–20 кВ. Работает с проводом сечением 35–150 мм². Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Назначение
- защита ВЛ 6–20 кВ от грозовых перенапряжений
- Установка
- на штырь траверсы или натяжную гирлянду стеклянных либо полимерных изоляторов
- Подключение к проводу
- прокалывающий зажим
- Герметизация прокола
- эластомерная вставка
- Затяжка
- болты со срывной головкой
- Единица
- шт
- Масса, кг
- 0.89

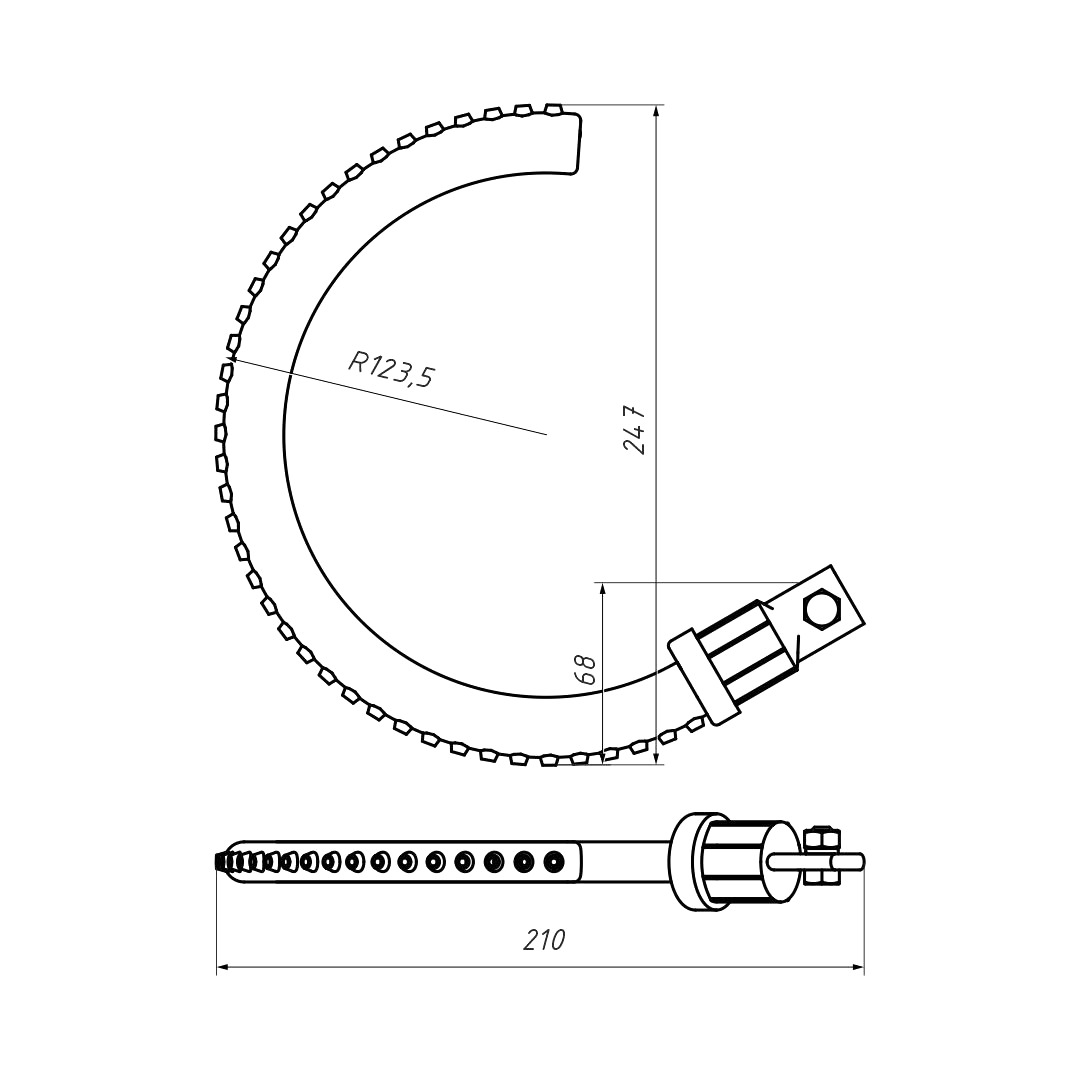

- Высота, мм
- 210
- Длина, мм
- 247
- Ширина, мм
- 68
- Цвет
- черный
- Номинальное напряжение, кВ
- 20
- Сечение жилы, мм²
- 35-150
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Сталь
- Стойкость к УФ
- Да
- Марка
- НИЛЕД
Описание
На опорах с промежуточным креплением провода разрядник сажают на штырь траверсы. Второй вариант установки — натяжная гирлянда из стеклянных или полимерных изоляторов.
К проводу разрядник подключают прокалывающим зажимом. Корпус зажима защищён от влаги и имеет дренажные каналы. Он не пускает воду к месту прокола и защищает птиц от удара током.
- Прокол изоляции герметизирует эластомерная вставка, закреплённая в алюминиевом корпусе.
- Зубчики особой формы из алюминиевого сплава дают электрический контакт и мало воздействуют на провод.
- Усилие затяжки болтов задаёт срывная головка.
Смотрите также: Расшифровка ОПН
