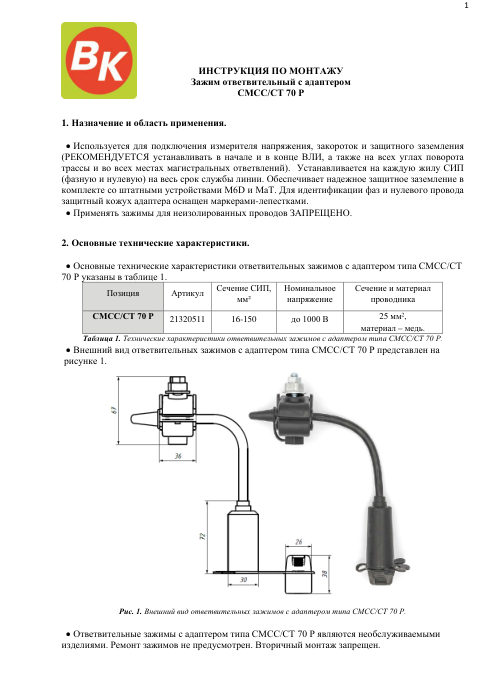

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Адаптер для наложения защитного заземления с ответвительным зажимом CMCC +CT 70 p
Адаптер CMCC с зажимом СТ 70Р в комплекте: подключается к жиле СИП 16–150 мм², отдельный зажим докупать не нужно. Масса 0,178 кг. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Ответвительный зажим
- СТ 70Р, в комплекте
- Испытание изоляции зажима
- 6 кВ
- Затяжка болта
- срывная головка
- Работает с
- M6D или M7D и MaT
- Место установки
- первые, последние, угловые и ответвительные опоры ВЛИ 0,4 кВ от ТП 10/0,4 кВ
- Единица
- шт
- Масса, кг
- 0.178

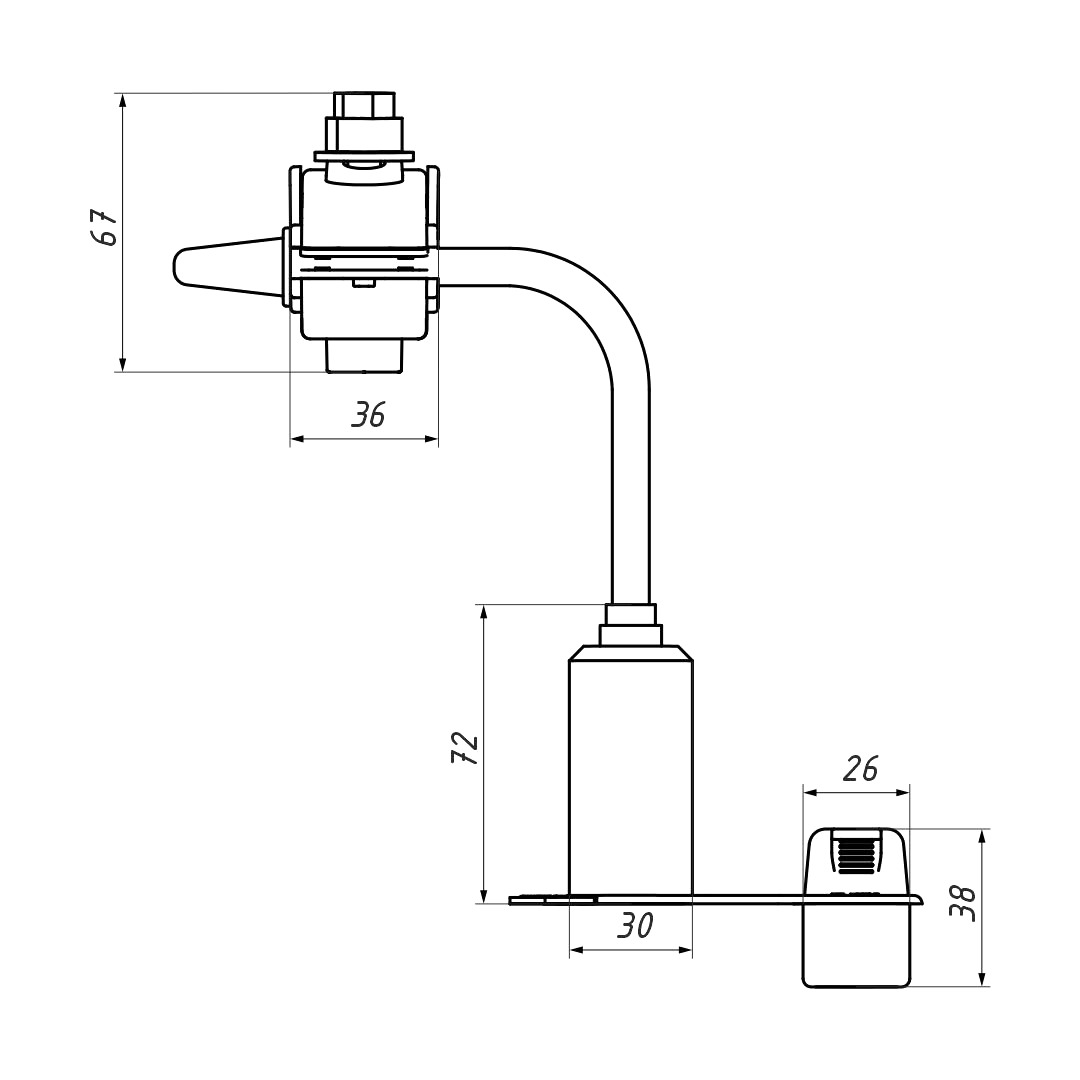

- Высота, мм
- 225
- Длина, мм
- 135
- Ширина, мм
- 55
- Цвет
- черный
- Номинальное напряжение, кВ
- 1
- Число жил
- 1
- Сечение жилы, мм²
- 16-150
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Марка
- ВК
Описание
Адаптер CMCC здесь поставляется вместе с герметичным ответвительным зажимом СТ 70Р. Через него на ВЛИ 0,4 кВ подключают измеритель напряжения, закоротки и защитное заземление.
Ставят его на первой, последней, угловых и ответвительных опорах линий, отходящих от ТП 10/0,4 кВ, на каждую фазную и нулевую жилу СИП. Снимать его не нужно весь срок службы линии.
Изоляция зажима испытана напряжением 6 кВ. Болт затягивают до срыва головки, так ограничивается усилие. Корпус зажима поставляется открытым, провод в него заводят свободно.
- В комплекте ответвительный герметичный зажим СТ 70Р.
- Изоляция зажима испытана напряжением 6 кВ.
- Срывная головка болта задаёт усилие затяжки.
- Для закорачивания и заземления на ремонте: M6D или M7D и MaT.
- Лепестки-маркеры на кожухе для фаз и нулевого провода, совместим с европейскими средствами защиты.
Смотрите также: Испытание переносных заземлений
