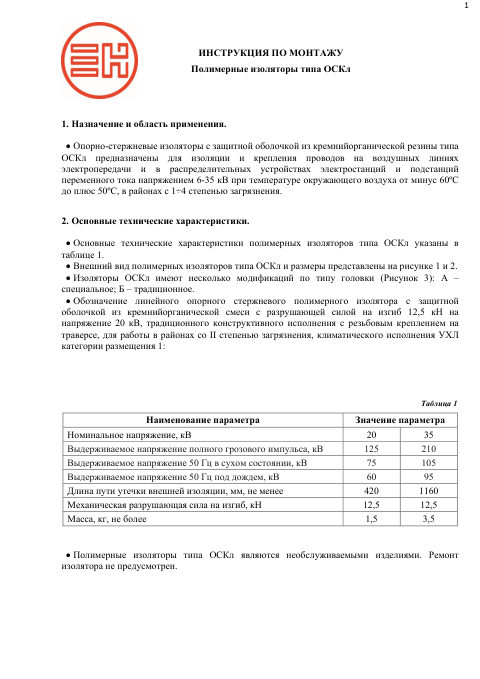

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Изолятор ОСКл 12,5-20-А1-II УХЛ1 · м24х45
Опорный полимерный изолятор на 20 кВ с путём утечки 420 мм. Специальная головка под провод и резьбовое крепление, масса 1,5 кг. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Тип изолятора
- линейный опорный
- Головка под провод
- специальная
- Крепление
- резьбовое
- Крепление провода
- спиральные вязки
- Конструкция
- стеклопластиковый стержень, кремнийорганическая ребристая оболочка
- Единица
- шт
- Масса, кг
- 1.5
- Номинальное напряжение, кВ
- 20
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Длина пути утечки, мм
- 420
- Марка
- НИЛЕД
Описание
ОСКл — линейный опорный изолятор из полимера для ВЛ 6–35 кВ. Он крепит провод на опоре и изолирует его, провод к изолятору крепят спиральными вязками.
Внутри стержень из высокопрочного стеклопластика, его закрывает цельнолитая ребристая оболочка из кремнийорганического материала. Оболочка защищает стержень от влаги и грязи. По данным завода, ток утечки у таких изоляторов на 1–2 порядка ниже, чем у фарфоровых и стеклянных, а полимер устойчив к вандализму.
Буква в обозначении показывает тип головки под провод (А специальная, Б традиционная), цифра показывает способ крепления (1 резьбовое, 2 фланцевое).
- ВЛ 6–35 кВ, провод крепят спиральными вязками.
- Обе модели в исполнении А1: специальная головка, резьбовое крепление.
- Модель на 20 кВ с путём утечки 420 мм и модель на 35 кВ с путём утечки 1160 мм.
- Стеклопластиковый стержень в цельнолитой кремнийорганической оболочке.
