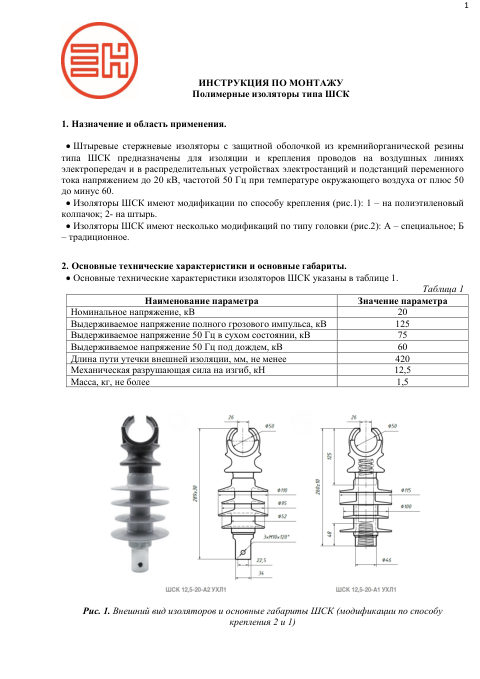

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.

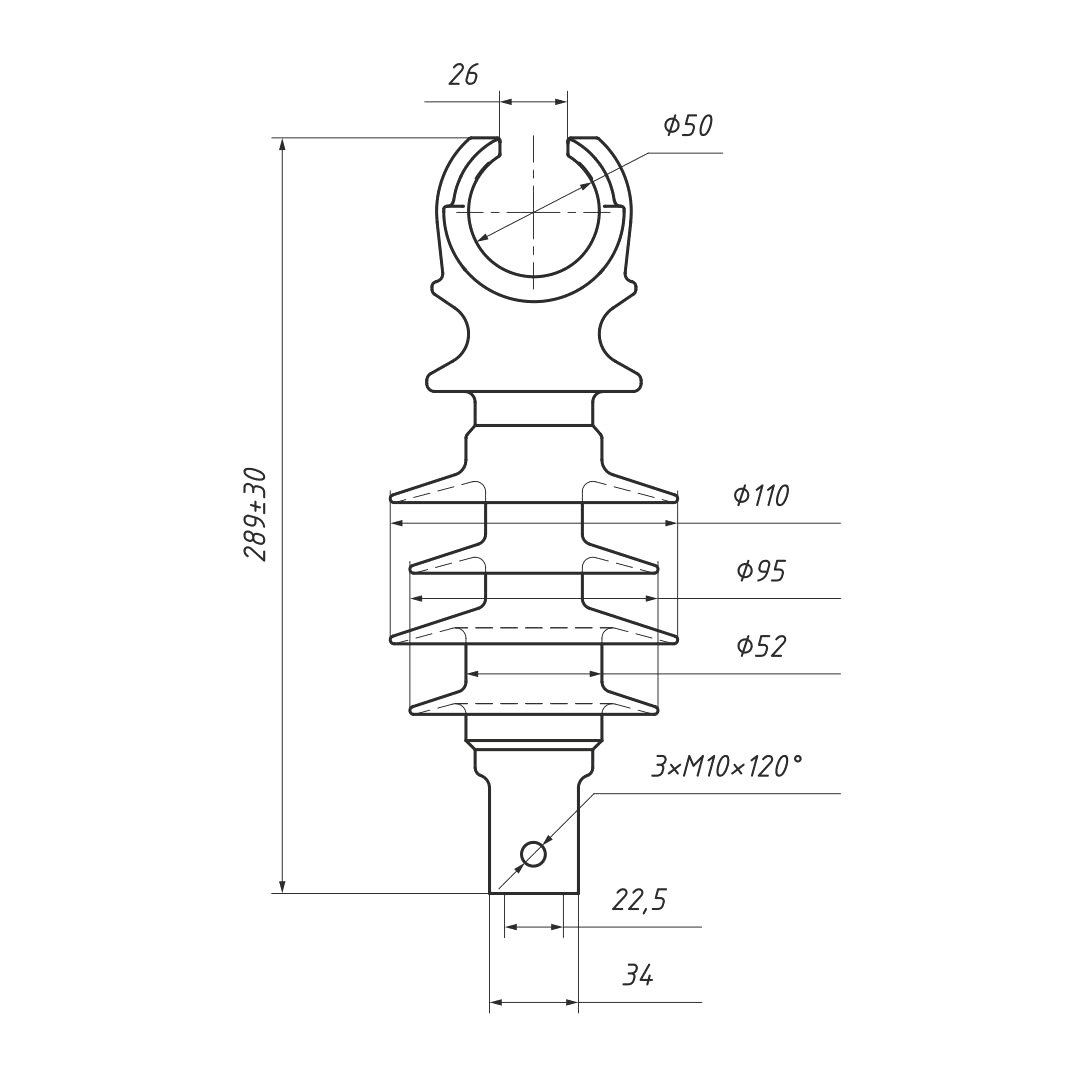

Изолятор ШСК 12,5-20-А2-II УХЛ1
ШСК со специальной головкой под провод, который ставят на штырь траверсы без колпачка. Для ВЛ 6–20 кВ, провод крепят спиральными вязками. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Тип изолятора
- линейный штыревой
- Напряжение ВЛ
- 6–20 кВ
- Головка под провод
- специальная
- Крепление на штырь
- без колпачка
- Крепление провода
- спиральные вязки
- Конструкция
- стеклопластиковый стержень, кремнийорганическая ребристая оболочка
- Единица
- шт
- Масса, кг
- 1.5
- Высота, мм
- 115
- Длина, мм
- 310
- Ширина, мм
- 115
- Номинальное напряжение, кВ
- 20
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Длина пути утечки, мм
- 420
- Марка
- НИЛЕД
Описание
ШСК — линейный штыревой изолятор из полимера для ВЛ 6–20 кВ. Он держит провод на опоре и изолирует его от опоры, провод к изолятору крепят спиральными вязками.
Внутри стержень из высокопрочного стеклопластика, его закрывает цельнолитая ребристая оболочка из кремнийорганического материала. Оболочка защищает стержень от влаги и грязи. По данным завода, ток утечки у таких изоляторов на 1–2 порядка ниже, чем у фарфоровых и стеклянных, а полимер устойчив к вандализму.
Модификацию видно по названию. Буква обозначает головку под провод (А специальная, Б традиционная), цифра обозначает посадку на штырь траверсы (1 с колпачком, 2 без него).
- ВЛ 6–20 кВ, провод крепят спиральными вязками.
- Стеклопластиковый стержень в цельнолитой кремнийорганической оболочке.
- Обе модели со специальной головкой: А1 ставят на штырь с колпачком, А2 без колпачка.
- Длина пути утечки 420 мм.
