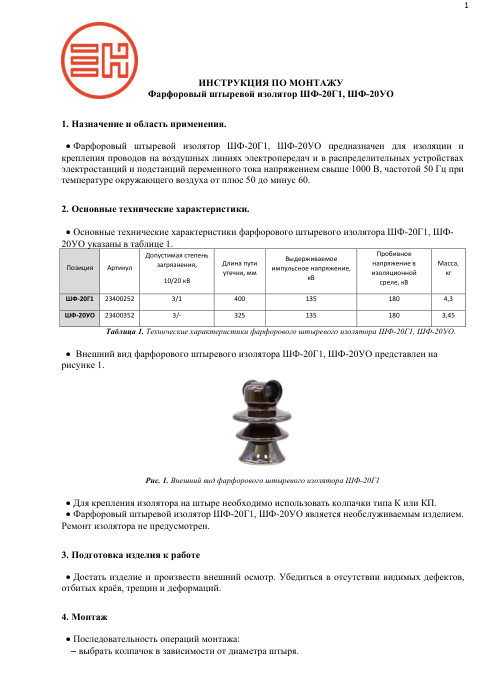

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Изолятор штыревой фарфоровый ШФ-20 Г1
Фарфоровый изолятор для линий 6–20 кВ с неизолированным и защищённым проводом СИП-3. Модификация «Г1» позволяет раскатывать СИП-3 прямо по изоляторам. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Напряжение сети
- 6–20 кВ
- Частота
- до 100 Гц
- Провода
- неизолированные и защищённые СИП-3
- Крепление провода
- в желобе или на шейке
- Установка на штырь
- колпачки «К» и «КП»
- Раскатка провода
- по изоляторам, без раскаточных роликов
- Климатическое исполнение
- УХЛ 1 по ГОСТ 15150
- Температура воздуха
- −60…+50 °C
- Единица
- шт
- Масса, кг
- 3.6
- Высота, мм
- 180
- Длина, мм
- 224
- Ширина, мм
- 180
- Цвет
- коричневый
- Номинальное напряжение, кВ
- 20
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- фарфор электротехнический
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 13
- Длина пути утечки, мм
- 400
- Импульсное напряжение, кВ
- 180
- Степень загрязнения
- I
Описание
Фарфоровые штыревые изоляторы держат и изолируют провода воздушных линий, их ставят и в распределительных устройствах электростанций и подстанций переменного тока. Провод крепят в желобе или на шейке изолятора, сам изолятор сажают на штырь через колпачок типа К или КП.
В обеих моделях провод можно раскатывать прямо по изоляторам, без раскаточных роликов. У ШФ-20 Г1 это заложено в конструкцию модификации «Г1», у IF 27 в желоб вставлена пластмассовая втулка.
- ШФ-20 Г1: сети 6–20 кВ, частота до 100 Гц, провода неизолированные и защищённые СИП-3.
- IF 27: сети свыше 1000 В, частота 50 Гц.
- Провод крепят в желобе или на шейке изолятора.
- На штырь ставят через колпачки К или КП.
- Температура воздуха от −60 до +50 °C.
