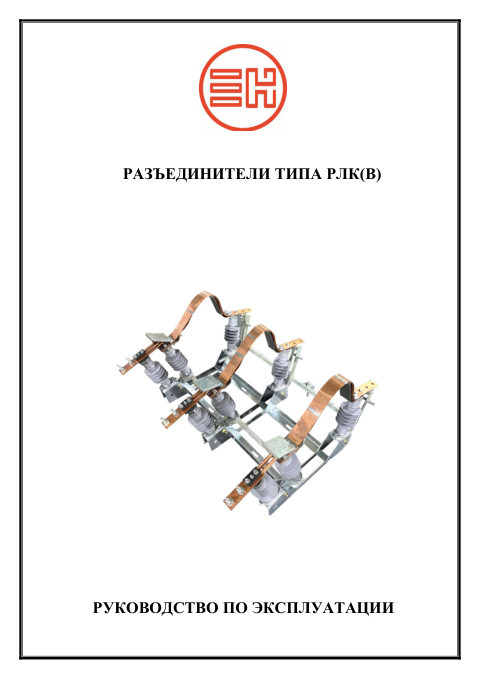

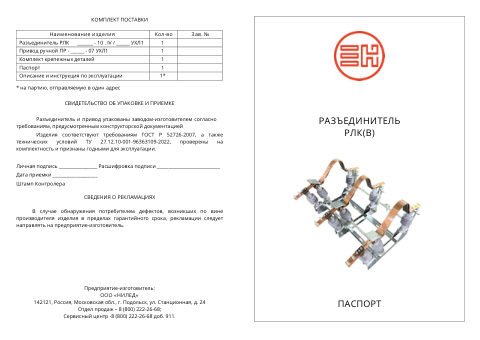

Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Разъединитель РЛК.1а-10.IV/400 УХЛ1 с приводом ПР-01-7 УХЛ1 с КМЧ · ПР-У-01 УХЛ1 · 6200
РЛК.1а-10.IV/400 УХЛ1 — вариант с одним заземляющим ножом со стороны неподвижного контакта. В поставке привод ПР-01-7 и монтажные части под установку на высоте 6200 мм. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Тип
- качающийся
- Полюс
- две неподвижные колонки на раме, одна подвижная на поворотном кронштейне
- Монтажные части
- кронштейны разъединителя и привода для железобетонной опоры, соединительные тяги
- Рама
- усиленная, горячее цинкование
- Защита контактов
- кожухи и система звеньев от загрязнения и обледенения
- Привод
- ручной, ПР-01-7 УХЛ1
- Высота установки
- 6200 мм
- Единица
- шт
- Масса, кг
- 87.1

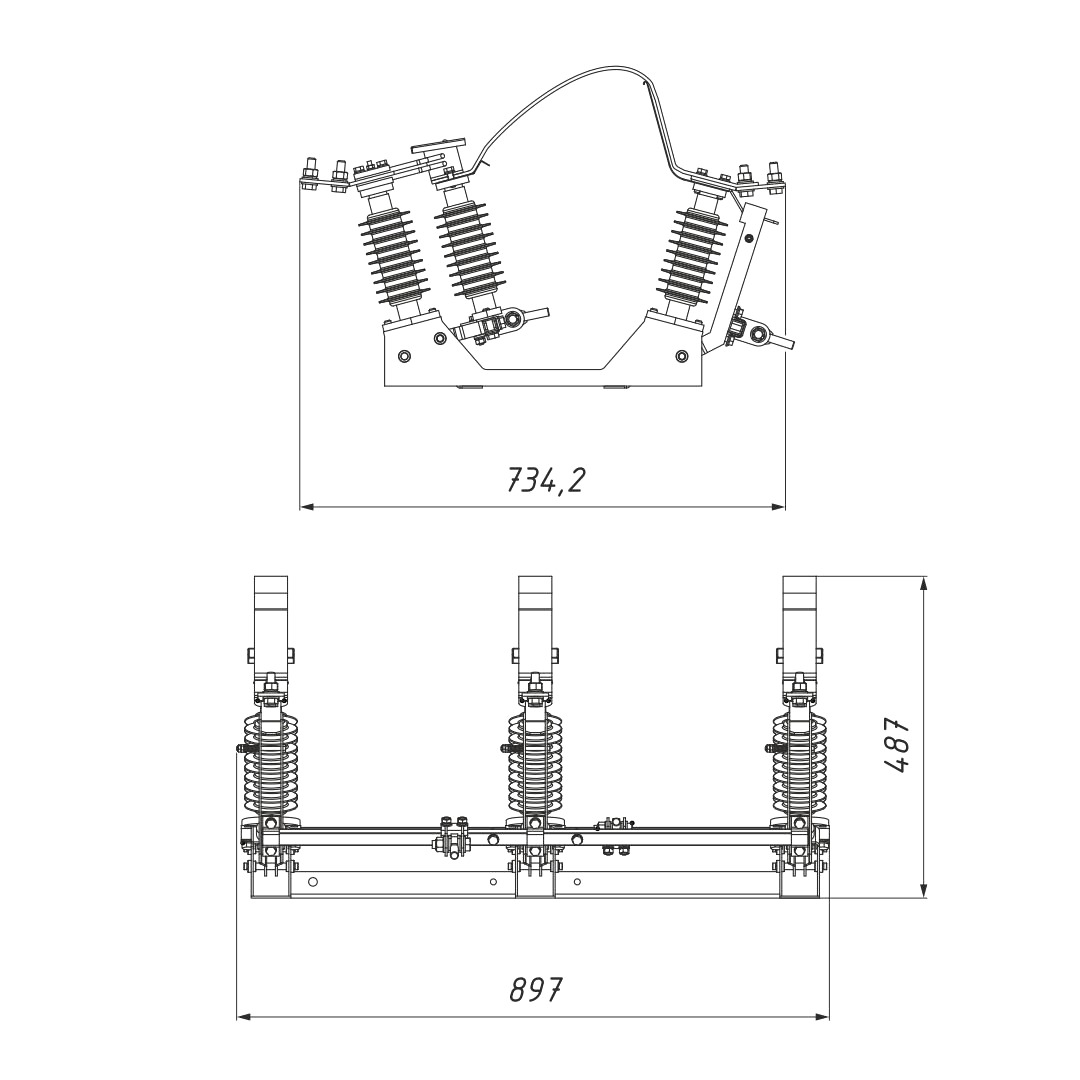

- Высота, мм
- 487
- Длина, мм
- 897
- Ширина, мм
- 734
- Номинальное напряжение, кВ
- 10
- Рабочая температура, °C
- от -60 до +40
- Гарантия
- 60
- Наибольшее рабочее напряжение, кВ
- 12
- Покрытие
- цинк
- Номинальный ток, А
- 400
- Степень загрязнения
- IV
- Тип изделия
- РЛК
- Число полюсов
- 3
- Материал контактной части
- медь
- Гибкая связь
- Нет
- Число заземляющих ножей
- 1
- Сторона заземляющих ножей
- со стороны неподвижного контакта
- Климатическое исполнение
- УХЛ1
- Тип изолятора
- полимерный
- Марка
- НИЛЕД
Описание
Разъединитель РЛК включает и отключает под напряжением участки цепи высокого напряжения и заземляет их встроенными заземлителями. Из токов он отключает ток холостого хода трансформаторов и зарядный ток линий. Им же отключают ток холостого хода трансформаторов и зарядный ток линий, воздушных и кабельных.

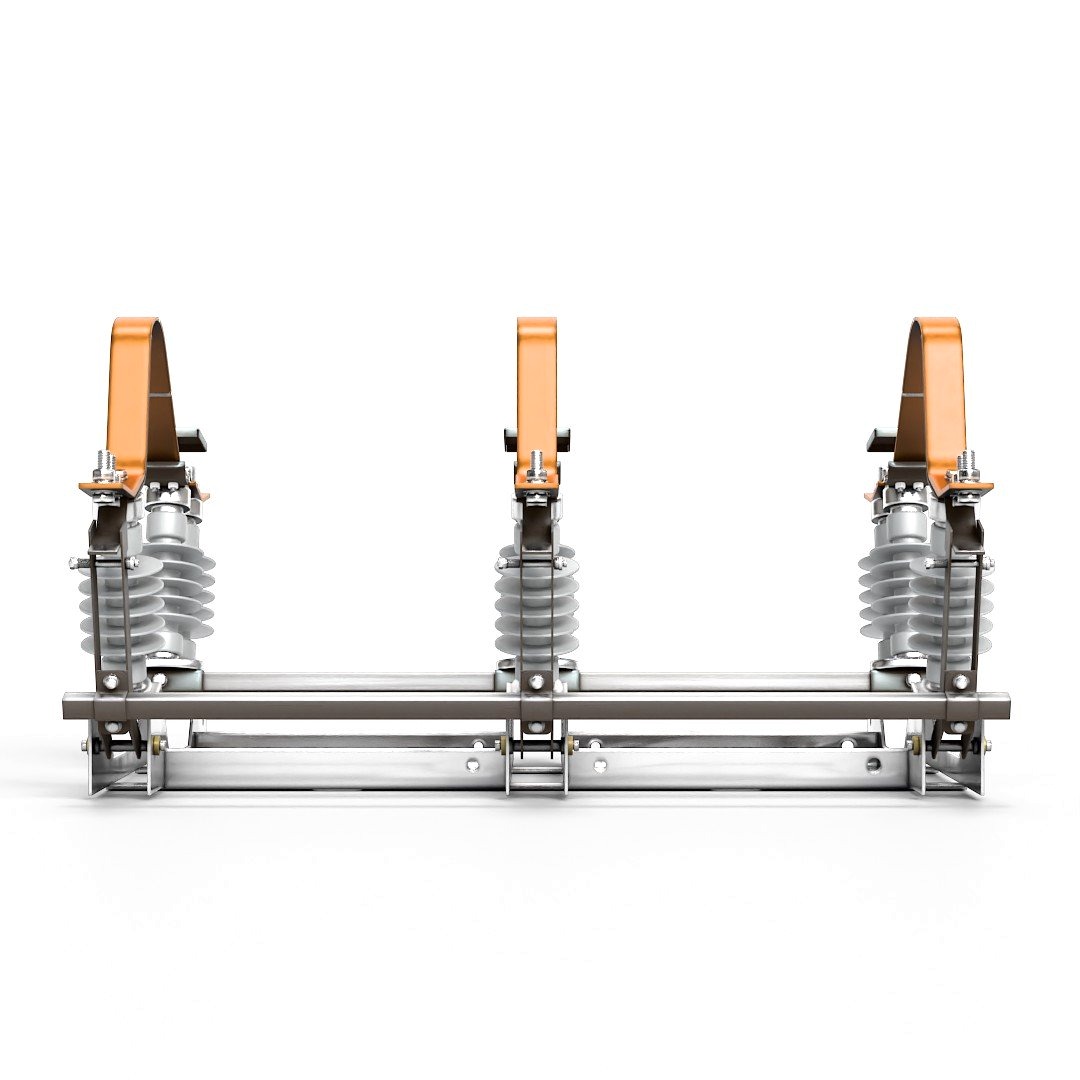

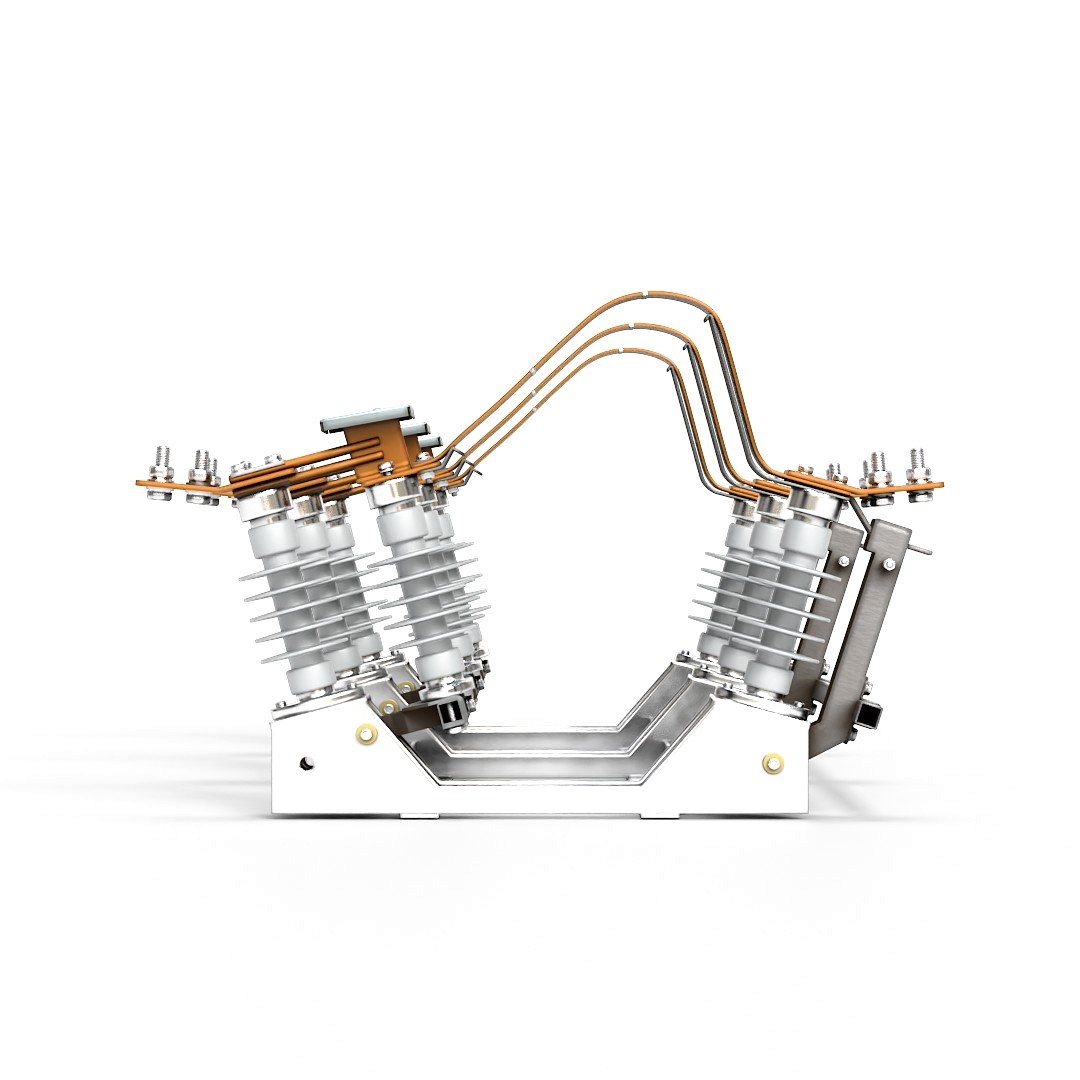

Аппарат трёхполюсный, качающегося типа. У каждого полюса две неподвижные колонки на раме и одна подвижная на поворотном кронштейне, она качается вдоль продольной оси разъединителя. Управление ручное, от привода серии ПР.
Рама усиленная, с горячим цинкованием. Система звеньев и кожухи на контактах позволяют работать при сильном загрязнении и обледенении.
- Номинальное напряжение 10 кВ, номинальный ток 400 А, изоляторы полимерные, степень загрязнения IV.
- У РЛК.1а и РЛК.1б по одному заземляющему ножу: со стороны неподвижного и подвижного контакта соответственно. У РЛК.2 ножи с обеих сторон.
- В комплекте ручной привод и монтажные части для железобетонной опоры: кронштейны разъединителя и привода, тяги к приводу.
- Монтажные части рассчитаны на высоту установки 6200 мм у РЛК.1а и РЛК.1б и 6500 мм у РЛК.2.
- Климатическое исполнение УХЛ1, работа при температуре от −60 до +40 °C.
