Муфта концевая HT2P-01/5x25-50 · 5ПКВНтпБ-1-25-50-БН
Заделывает конец пятижильного бронированного кабеля с пластмассовой изоляцией: жилы 25–50 мм², сети до 1 кВ. Болтовых наконечников в наборе нет; непаяное заземление на пружинах постоянного давления. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Болтовые наконечники
- не входят в комплект
- Система заземления
- непаяная, пружины постоянного давления
- Герметик
- в комплекте
- Марки кабеля
- АВБбШв, ВБбШв, АВБВ, ВБВ, АВВБ, АВВБГ, ВВБГ, АПвБбШв, ПвБбШв, АПвБбШп, ПвБбШп и аналоги
- Единица
- шт
- Масса, кг
- 0.45
- Высота, мм
- 80
- Длина, мм
- 720
- Ширина, мм
- 140
- Цвет
- черный
- Броня
- Да
- Номинальное напряжение, кВ
- 1
- Число жил
- 5
- Тип усадки
- термоусаживаемая
- Сечение жилы, мм²
- 25-50
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -10 до +50
- Гарантия
- 60
- Тип муфты
- концевая
- Тип кабеля
- пластмассовая изоляция
- Тип установки
- внутренняя/наружная
- Болтовое соединение
- Нет
- Комплектация
- пружина постоянного давления
- Сечение магистрали от, мм²
- 25
- Сечение магистрали до, мм²
- 50
- Марка
- НИЛЕД
Описание
HT2P — концевая муфта для бронированного кабеля с пластмассовой изоляцией на 4 или 5 жил, до 1 кВ. Её ставят в месте подключения линии к электрооборудованию, чтобы конец кабеля был загерметизирован и безопасен.

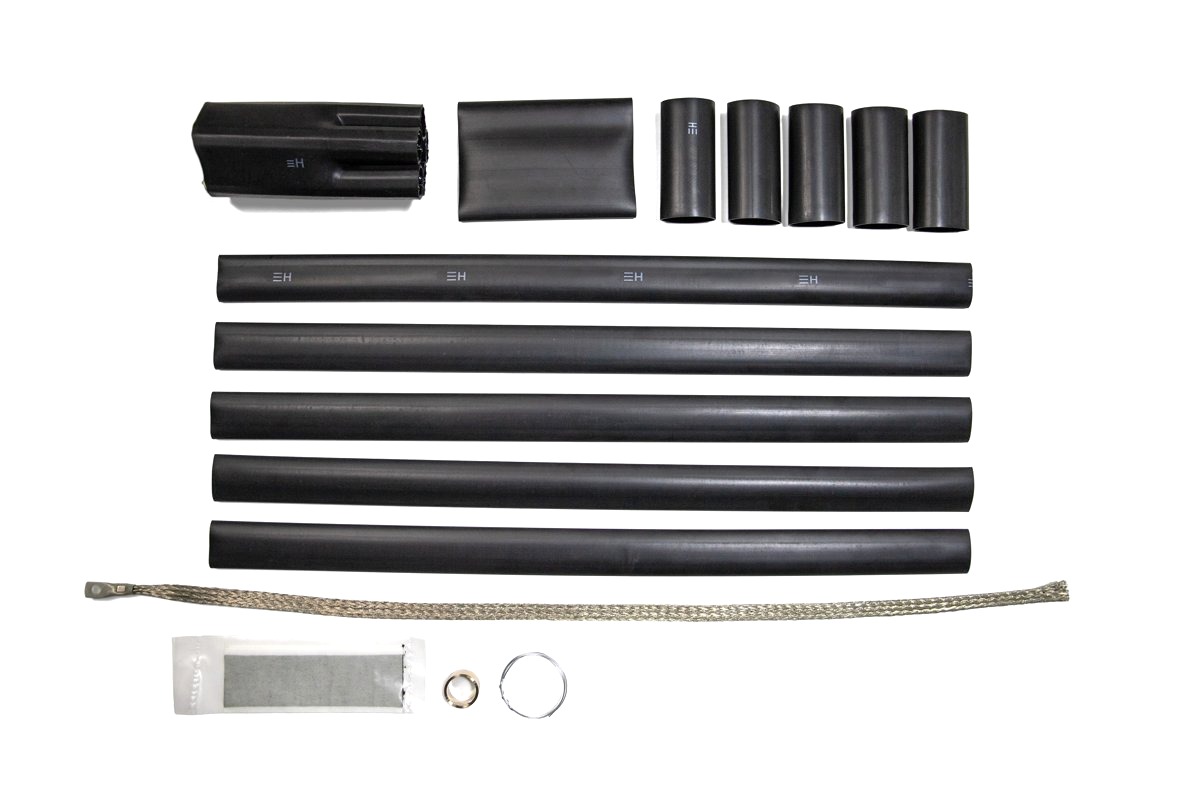

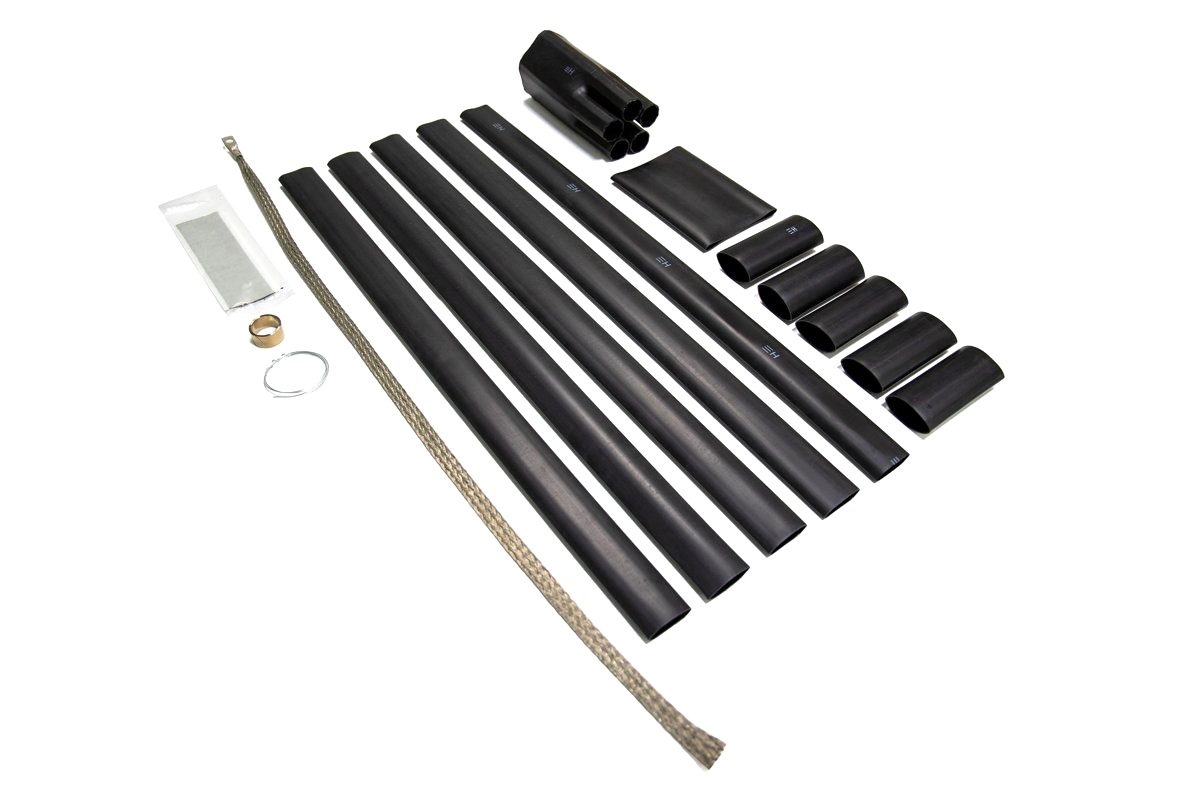

Заземление непаяное: в комплекте пружины постоянного давления. Перчатка и трубки термоусаживаемые, с клеевым слоем, они изолируют и герметизируют соединения и делают их прочнее.
Комплект подходит для установки в помещении и на улице. Муфта устойчива к ультрафиолету, влаге, механическим нагрузкам и перепадам температуры.
- Сечения жил 10–25, 25–50, 70–120 и 150–240 мм², для каждого есть исполнение на 4 и на 5 жил.
- Модели с болтовыми наконечниками: болт М6 для 10–25 мм², М10 для 25–50 мм², М12 для 70–120 мм², М16 для 150–240 мм².
- Шаг резьбы наконечников 1 мм: переходное сопротивление минимально, контакт держит вибрацию. Наконечники рассчитаны на медные и алюминиевые жилы.
- Герметик в комплекте заполняет пустоты и неровности на разделке кабеля и выравнивает напряжённость электрического поля.
- Температура монтажа от −10 до +50 °C, эксплуатации — от −60 до +50 °C.
