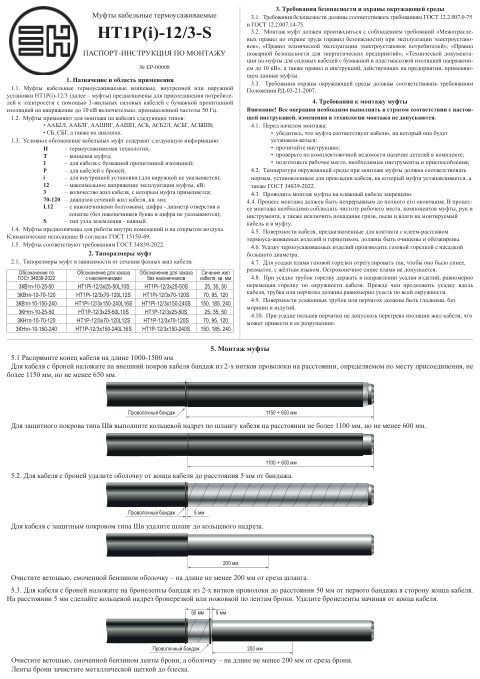

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Муфта концевая HT1P-12/3x25-50/1200-L10S · 3КНтп-10-25-50/1200
Муфта для оконцевания трёхжильного кабеля 10 кВ с бронёй или без неё, ставится на открытом воздухе. Жилы 25–50 мм², изоляция из пропитанной бумаги. В комплекте болтовые наконечники под болт М10; заземление паяное, в наборе припои ПОС-30 и А и паяльный жир. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Болтовые наконечники
- в комплекте, болт М10
- Шаг резьбы наконечников
- 1 мм
- Кабель
- с бронёй или без брони
- Система заземления
- паяная: припои ПОС-30 и А, паяльный жир
- Герметик
- маслостойкий, в комплекте
- Юбки-изоляторы
- в комплекте
- Марки кабеля
- ААБл-10, АСБ-10, АСБл-10, АСБ2л-10, АСБГ-10, СБ-10, СБл-10, СБГ-10, АСГ-10, СГ-10, ААШв-10, АСШв-10 и аналоги
- Единица
- шт
- Масса, кг
- 2.3
- Высота, мм
- 150
- Длина, мм
- 1350
- Ширина, мм
- 200
- Цвет
- красный/черный
- Броня
- Да
- Номинальное напряжение, кВ
- 10
- Число жил
- 3
- Тип усадки
- термоусаживаемая
- Сечение жилы, мм²
- 25-50
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -10 до +50
- Гарантия
- 60
- Тип муфты
- концевая
- Тип кабеля
- бумажная пропитанная изоляция
- Тип установки
- наружная
- Болтовое соединение
- Да
- Комплектация
- паяный комплект заземления
- Стойкость к УФ
- Да
- Сечение магистрали от, мм²
- 25
- Сечение магистрали до, мм²
- 50
- Марка
- НИЛЕД
Описание
HT1P — термоусаживаемая концевая муфта наружной установки для трёхжильного кабеля 10 кВ с изоляцией из пропитанной бумаги. Её ставят на открытом воздухе там, где линию подключают к электрооборудованию, и конец кабеля остаётся загерметизированным и безопасным.
Юбки-изоляторы из комплекта удлиняют путь тока утечки и образуют сухие зоны на корпусе муфты. Муфта выдерживает ультрафиолет, трекинг, влагу, механические нагрузки, перепады температуры и другие погодные воздействия.
Заземление подбирают по исполнению: паяный набор (припои ПОС-30 и А, паяльный жир), непаяный на пружине постоянного давления или универсальный, с пружиной и материалами для пайки.
- Сечения жил 25–50, 70–120 и 150–240 мм², для каждого есть модели с наконечниками и без них.
- Болтовые наконечники под болт М10 для 25–50 мм², М12 для 70–120 мм², М16 для 150–240 мм². Шаг их резьбы 1 мм, контакт держит вибрацию.
- Трубки и перчатка термоусаживаемые, с клеевым слоем: они изолируют, герметизируют и упрочняют соединение.
- Маслостойкий герметик в наборе заполняет пустоты и неровности на разделке кабеля, выравнивает напряжённость электрического поля.
- Монтаж ведут при температуре от −10 до +50 °C, в работе муфта выдерживает от −60 до +50 °C.
Смотрите также: Монтаж кабельных муфт
Другие модели линейки
Просчёт или консультация
Модель HT1P-12/3x25-50/1200-L10S · 3КНтп-10-25-50/1200 подставим в заявку сами — укажите количество или опишите объект.
