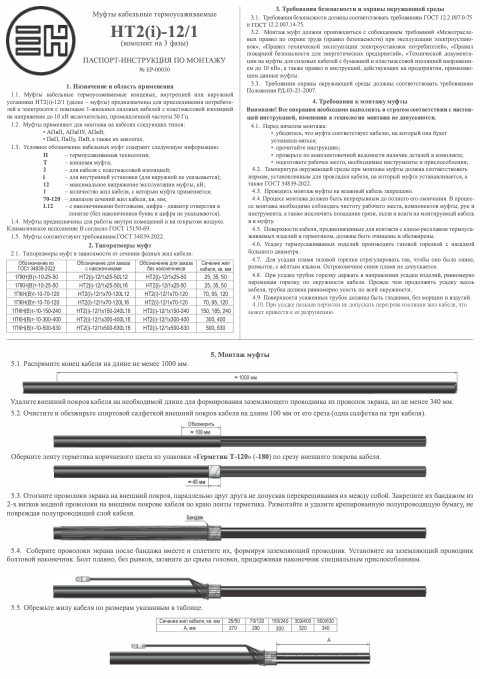

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Муфта концевая HT2-12/1x25-50 (1ПКНт-10-25-50-БН) к-т на 3 фазы
Муфта для оконцевания одножильного кабеля 10 кВ без брони, ставится на открытом воздухе. Жилы 25–50 мм², изоляция из сшитого полиэтилена. Наконечники в комплект не входят. Набор на 3 фазы. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Болтовые наконечники
- не входят в комплект
- Комплект
- на 3 фазы
- Юбки-изоляторы
- в комплекте
- Марки кабеля
- АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПУ-10, А1ПвПу2г-10, АПвПуг-10, ПвВ-10, ПвП-10, ПвПг-10, ПвПу-10, ПвПуг-10 и аналоги
- Единица
- шт
- Масса, кг
- 1.625
- Высота, мм
- 100
- Длина, мм
- 420
- Ширина, мм
- 120
- Цвет
- красный/черный
- Броня
- Нет
- Номинальное напряжение, кВ
- 10
- Число жил
- 1
- Тип усадки
- термоусаживаемая
- Сечение жилы, мм²
- 25-50
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -10 до +50
- Гарантия
- 60
- Тип муфты
- концевая
- Тип кабеля
- сшитый полиэтилен
- Тип установки
- наружная
- Болтовое соединение
- Нет
- Сечение магистрали от, мм²
- 25
- Сечение магистрали до, мм²
- 50
- Марка
- НИЛЕД
Описание

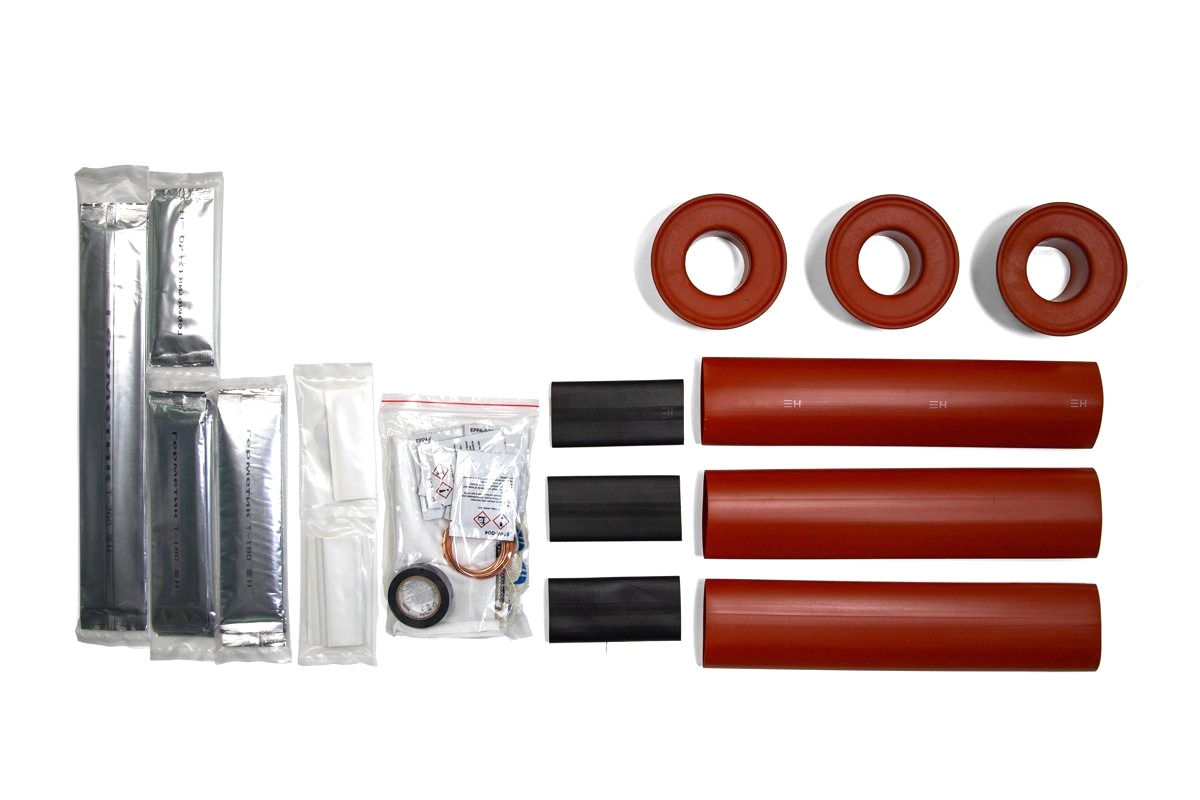

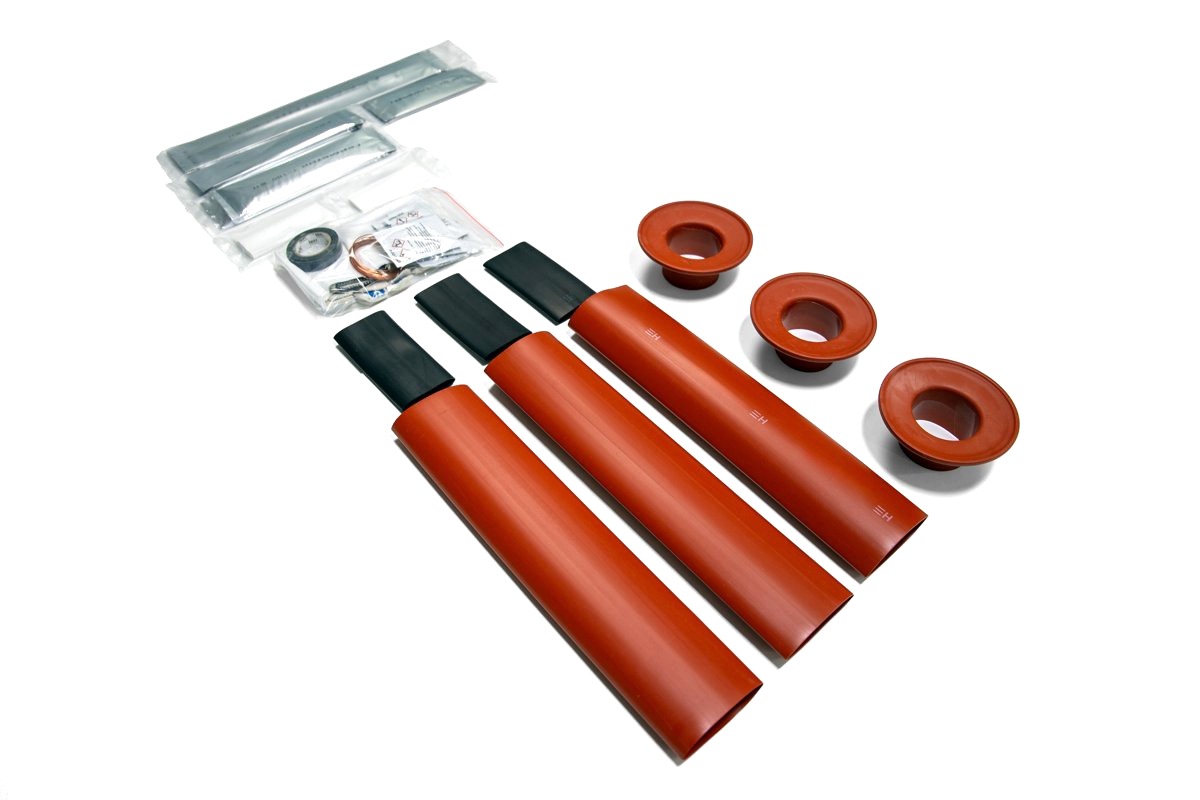

HT2 — концевая муфта наружной установки для одножильного кабеля 10 кВ без брони, изоляция из сшитого полиэтилена. Комплект рассчитан на 3 фазы. Муфту ставят на открытом воздухе в месте подключения линии к электрооборудованию, она герметично и безопасно заделывает конец кабеля.

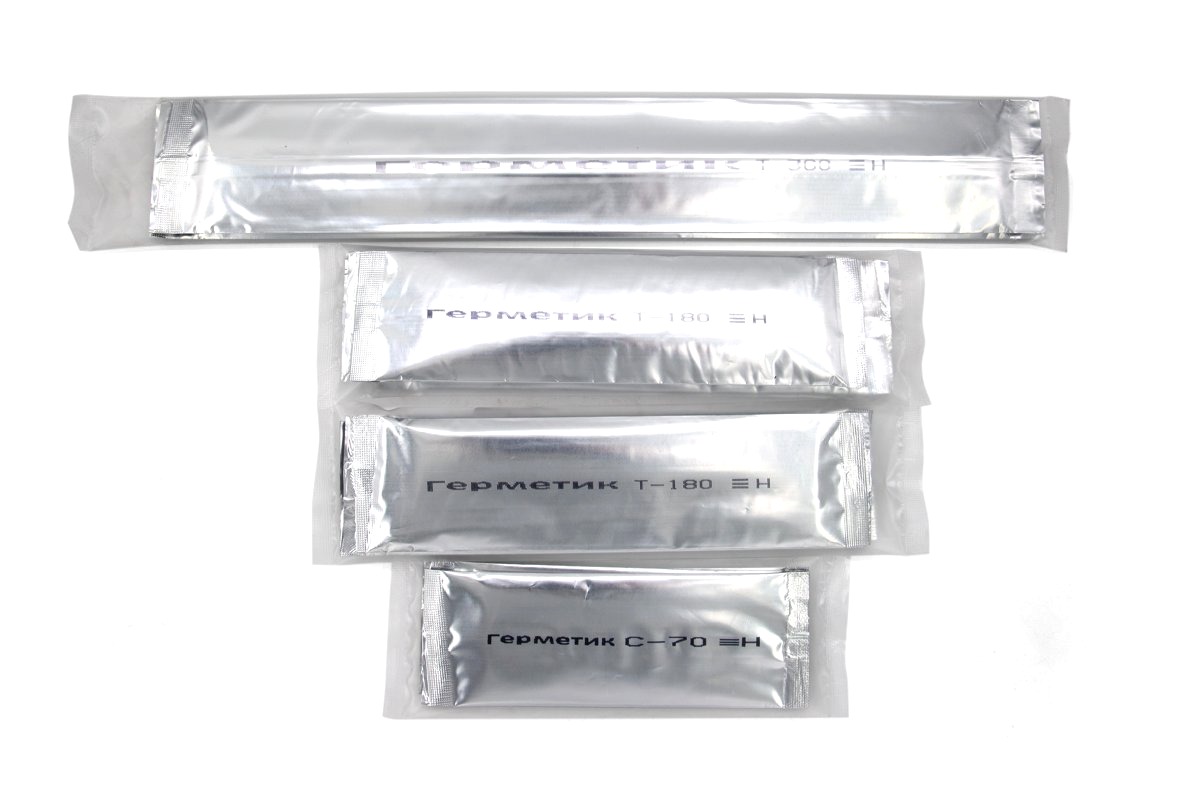

Трубки термоусаживаемые, с клеевым слоем: они изолируют, герметизируют и укрепляют соединение. Юбки-изоляторы удлиняют путь тока утечки и создают на муфте сухие зоны.
Муфта выдерживает ультрафиолет, трекинг, влагу, механические нагрузки и перепады температуры.
- Сечения жил 25–50, 70–120, 150–240, 300–400 и 500–630 мм², для каждого есть исполнения с наконечниками и без них.
- Наконечники под болт М16 есть для всех сечений, для 25–50 и 70–120 мм² выпускают ещё вариант под М12.
- Шаг резьбы наконечников 1 мм снижает переходное сопротивление и помогает контакту переносить вибрацию. Наконечники подходят к медным и алюминиевым жилам.
- Температура монтажа от −10 до +50 °C, эксплуатации — от −60 до +50 °C.
