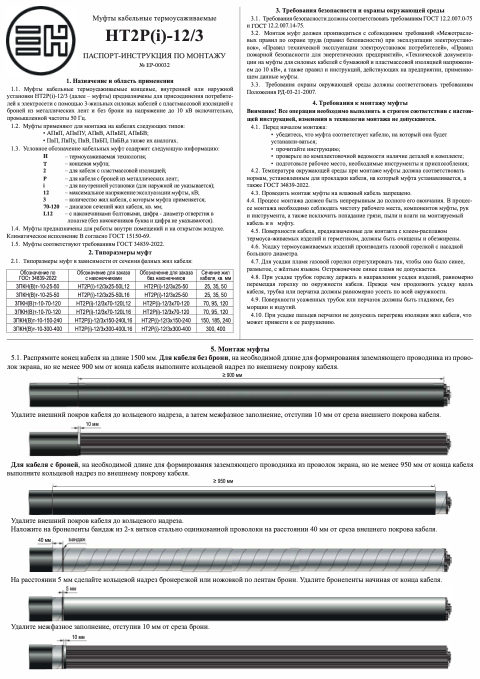

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Муфта концевая HT2Pi-12/3x25-50L12 · 3ПКВтпБ-10-25-50
Концевая муфта внутренней установки для трёхжильного бронированного кабеля 10 кВ, изоляция из сшитого полиэтилена, жилы 25–50 мм². Болтовые наконечники входят в набор, крепёжный болт М12; непаяное заземление на пружинах постоянного давления. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Болтовые наконечники
- в комплекте, болт М12
- Шаг резьбы наконечников
- 1 мм
- Система заземления
- непаяная, пружины постоянного давления
- Герметик
- в комплекте
- Единица
- шт
- Масса, кг
- 1.4
- Высота, мм
- 120
- Длина, мм
- 900
- Ширина, мм
- 140
- Цвет
- красный/черный
- Броня
- Да
- Номинальное напряжение, кВ
- 10
- Число жил
- 3
- Тип усадки
- термоусаживаемая
- Сечение жилы, мм²
- 25-50
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -10 до +50
- Гарантия
- 60
- Тип муфты
- концевая
- Тип кабеля
- сшитый полиэтилен
- Тип установки
- внутренняя
- Болтовое соединение
- Да
- Комплектация
- пружина постоянного давления
- Диаметр отверстия, мм
- 12
- Сечение магистрали от, мм²
- 25
- Сечение магистрали до, мм²
- 50
- Марка
- НИЛЕД
Описание
HT2Pi — концевая муфта внутренней установки для трёхжильного бронированного кабеля 10 кВ, изоляция из сшитого полиэтилена. Её монтируют в помещении в месте подключения линии к электрооборудованию: конец кабеля остаётся загерметизированным и безопасным.
Заземление без пайки, на пружинах постоянного давления. Трубки термоусаживаемые, с клеевым слоем: они изолируют, герметизируют и укрепляют соединение.
Муфта устойчива к трекингу, механическим нагрузкам и перепадам температуры.
- Сечения жил 25–50, 70–120, 150–240 и 300–400 мм², в каждом диапазоне есть модели с наконечниками и без них.
- Наконечники под болт М16 выпускают для всех сечений, для 25–50 и 70–120 мм² есть и вариант под М12.
- Шаг резьбы наконечников 1 мм: переходное сопротивление минимально, контакт держит вибрацию.
- Герметик в комплекте заполняет пустоты и неровности на разделке кабеля, выравнивает напряжённость электрического поля.
- Температура монтажа от −10 до +50 °C, эксплуатации — от −60 до +50 °C.
