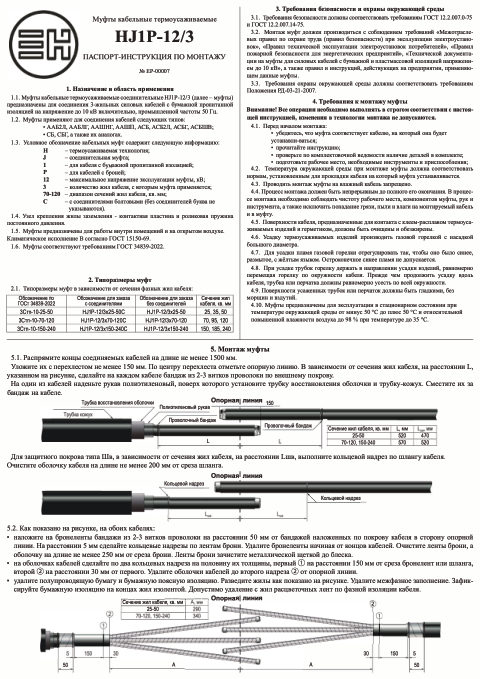

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Муфта соединительная HJ1P-12/3x25-50C · 3Стп-10-25-50
Сращивает в одну линию трёхжильный кабель 10 кВ с бронёй или без неё: жилы 25–50 мм², изоляция из пропитанной бумаги. Идёт с болтовыми соединителями; непаяное заземление на пружинах постоянного давления. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Болтовые соединители
- в комплекте
- Шаг резьбы соединителей
- 1 мм
- Кабель
- с бронёй или без брони
- Система заземления
- непаяная, пружины постоянного давления
- Заполнение между жилами
- гибкая термоплавкая мастика
- Герметик
- маслостойкий, в комплекте
- Марки кабеля
- ААБл-10, АСБ-10, АСБл-10, АСБ2л-10, АСБГ-10, СБ-10, СБл-10, СБГ-10, АСГ-10, СГ-10, ААШв-10, АСШв-10 и аналоги
- Единица
- шт
- Масса, кг
- 5
- Высота, мм
- 150
- Длина, мм
- 1350
- Ширина, мм
- 200
- Цвет
- черный
- Броня
- Да
- Номинальное напряжение, кВ
- 10
- Число жил
- 3
- Тип усадки
- термоусаживаемая
- Сечение жилы, мм²
- 25-50
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -10 до +50
- Гарантия
- 60
- Тип муфты
- соединительная
- Тип кабеля
- бумажная пропитанная изоляция
- Болтовое соединение
- Да
- Комплектация
- пружина постоянного давления
- Сечение магистрали от, мм²
- 25
- Сечение магистрали до, мм²
- 50
- Марка
- НИЛЕД
Описание
HJ1P — термоусаживаемая соединительная муфта для трёхжильного кабеля 10 кВ с изоляцией из пропитанной бумаги. Она сращивает кабели в одну линию и закрывает место соединения так, чтобы оно было герметичным и безопасным.
Исполнения различаются заземлением. Паяный комплект состоит из припоев ПОС-30 и А и паяльного жира, непаяная система держится на пружинах постоянного давления, в универсальном наборе есть и пружина, и материалы для пайки.
Промежутки между жилами под наружной трубкой занимает гибкая термоплавкая мастика, она дополнительно герметизирует узел. Муфта переносит ультрафиолет, влагу, механические нагрузки и перепады температуры.
- Сечения жил 25–50, 70–120 и 150–240 мм²; для каждого диапазона есть модели с болтовыми соединителями и без них.
- Резьба соединителей с шагом 1 мм снижает переходное сопротивление и делает контакт устойчивым к вибрации.
- Герметик из набора заполняет пустоты и неровности на разделке кабеля и выравнивает напряжённость электрического поля. В части исполнений он маслостойкий.
- Соединение закрывают трубки из термоусаживаемого материала с клеевым слоем, у части моделей к ним добавлены перчатки.
- Монтаж ведут при температуре от −10 до +50 °C, в работе муфта выдерживает от −60 до +50 °C.
