Кабельный наконечник TTA-150SR

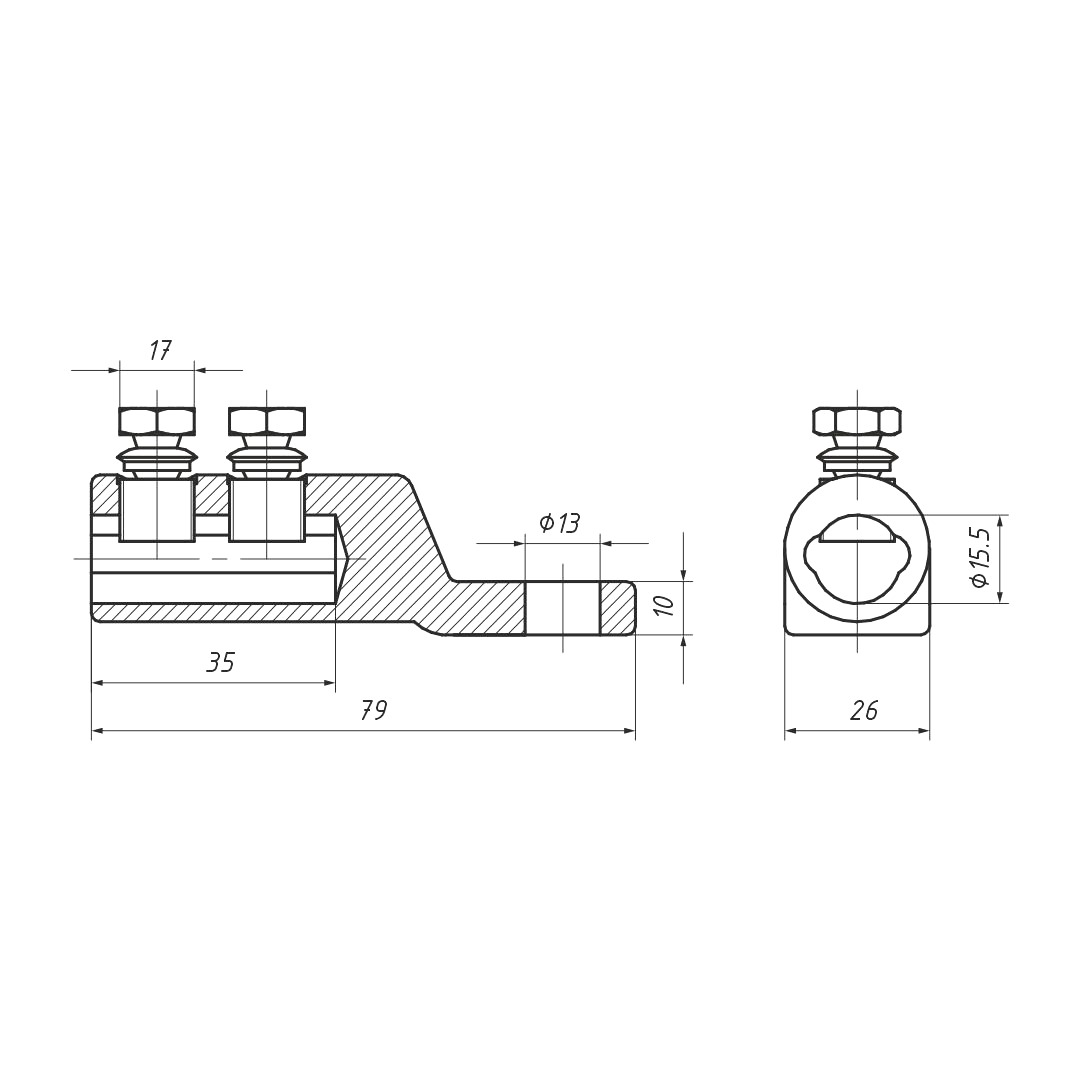

Кабельный наконечник TTA-150SR — фото 1Кабельный наконечник TTA-150SR — фото 2

Документы завода

Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.

Наконечники, гильзы, соединители · НИЛЕД

Кабельный наконечник TTA-150SR

Наконечник TTA для неизолированных круглых жил 50–150 мм², медных и алюминиевых. Лужёный корпус со смазкой внутри, жила зажимается срывным болтом. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.

Характеристики

Провод
неизолированные провода и кабели
Жилы
медные и алюминиевые, круглые и секторные (ГОСТ 22483-2012)
Сечение круглой жилы
50–150 мм²
Покрытие
лужёное
Смазка
нейтральная, внутри
Крепление жилы
болт со срывной головкой
Сети
низкого и среднего напряжения
Единица
шт
Масса, кг
0.084
Высота, мм
40
Длина, мм
79
Ширина, мм
26
Цвет
серый
Номинальное напряжение, кВ
20
Число жил
1
Сечение жилы, мм²
50-150/50-120
Рабочая температура, °C
от -60 до +50
Температура монтажа, °C
от -20 до +40
Гарантия
60
Размер ключа
13
Материал
Алюминий
Марка
НИЛЕД

Описание

Наконечники со срывными болтами для кабельных линий на низкое и среднее напряжение. Подходят к медным и алюминиевым жилам, круглым и секторным. Болты затягивают, пока не сорвётся головка: момент срыва зависит от сечения жилы, и контакт получает расчётное давление.

TTA — лужёные алюминиевые наконечники со смазкой внутри, для неизолированных проводов и кабелей. TTP рассчитаны на изолированные многопроволочные жилы и ставятся затяжкой болтов, без опрессовки. Термоусаживаемые трубки и нагрев им не нужны.

  • TTA-95SR: круглые жилы 25–95 мм², секторные 25–70 мм².
  • TTA-150SR: круглые жилы 50–150 мм².
  • TTP-95P берёт жилы 16–95 мм², TTP-240P — 70–240 мм², к нему приложены четыре кольца для маркировки фаз.
  • Лужение защищает TTA от коррозии и повышает проводимость контакта.
  • TTP совместимы с медными и алюминиевыми шинами и аппаратами, климатическое исполнение УХЛ2.
  • Температура эксплуатации от −60 до +50 °C.
