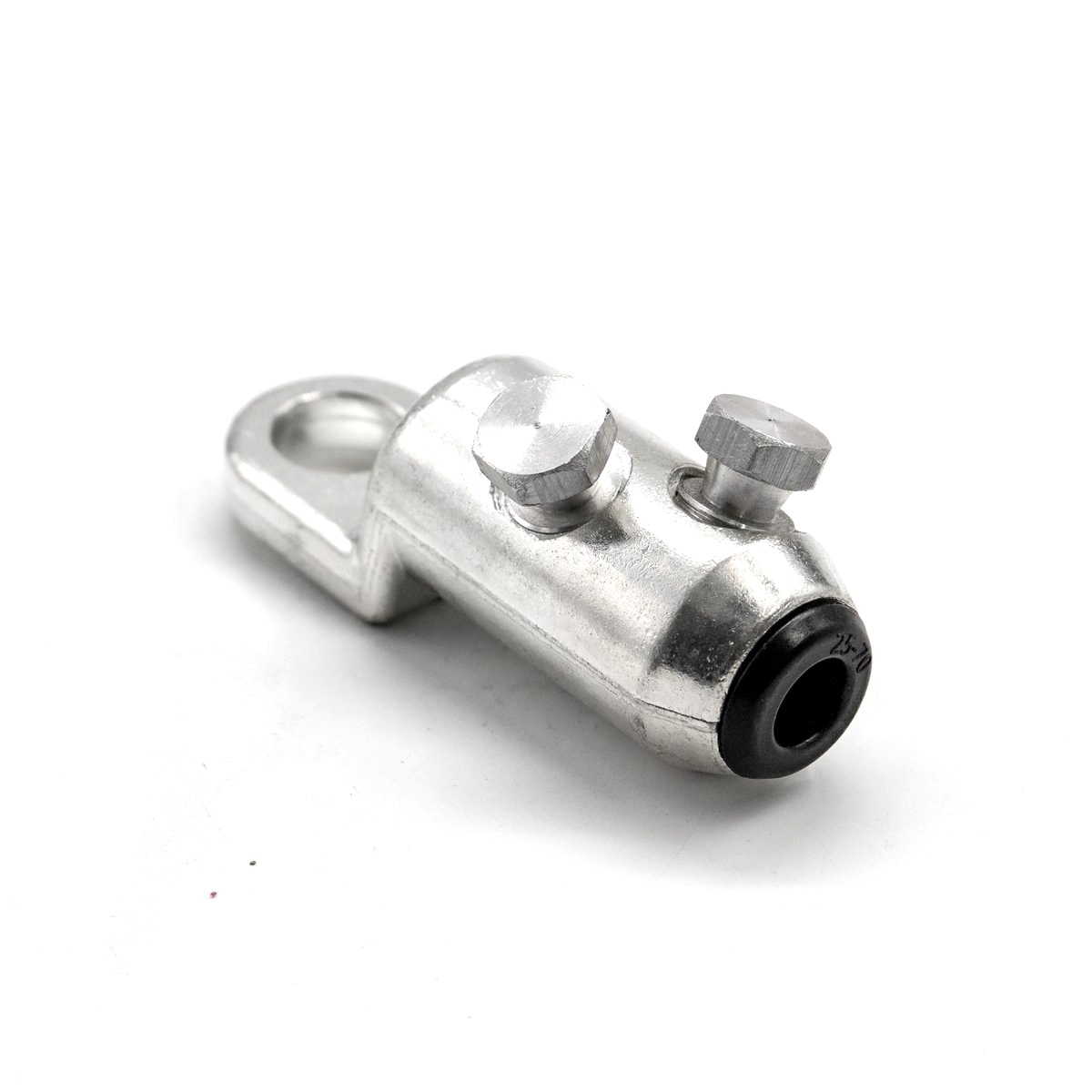

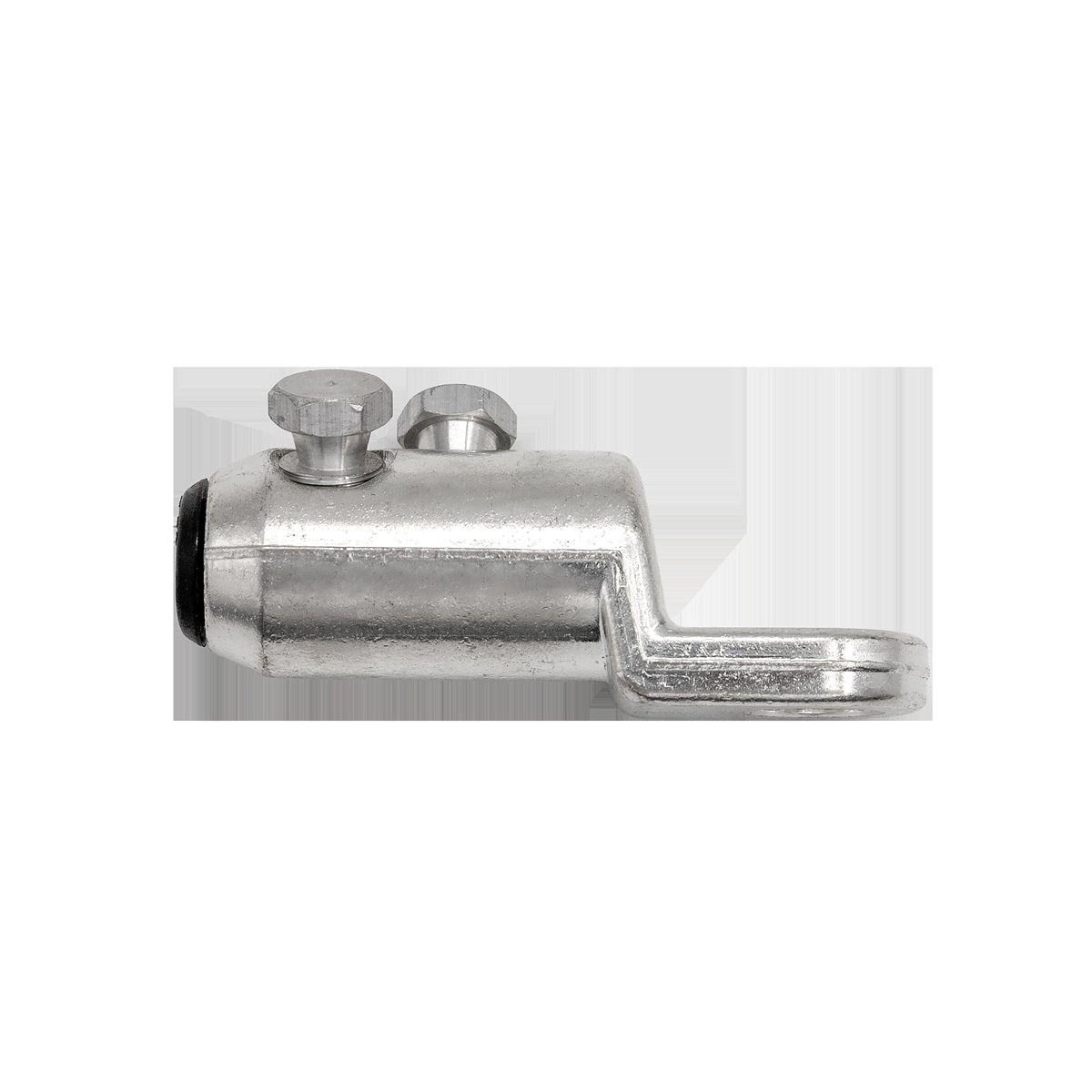

Наконечник болтовой 2НБC-25/150-Н16
Наконечник 2НБC на 25–150 мм² в исполнении Н16, с центрующей втулкой для малого сечения. Болты затягивают до срыва головок. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Число болтов
- 2
- Расположение болтов
- V-образное
- Отверстие под жилу
- центрально-симметричное
- Центрующая втулка
- для малого сечения
- Шаг резьбы болтов
- 1 мм
- Жилы
- круглые и секторные, одно- и многопроволочные, медные и алюминиевые
- Монтаж
- затяжка болтов до срыва головок
- Единица
- шт
- Масса, кг
- 0.115
- Высота, мм
- 30
- Длина, мм
- 45
- Ширина, мм
- 98
- Цвет
- серый
- Номинальное напряжение, кВ
- 20
- Сечение жилы, мм²
- 25-150
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Марка
- НИЛЕД
Описание
Наконечники 2НБC с двумя V-образно расположенными болтами присоединяют кабельные жилы к шинам и выводам аппаратов. Отверстие под жилу у них центрально-симметричное, так электрическое поле распределяется равномерно.
Для малого сечения внутри есть центрующая втулка. Жилу зажимают затяжкой болтов до срыва головок, без специального инструмента. Завод рекомендует 2НБC при монтаже муфт, термоусаживаемых и холодной усадки.
- Диапазоны сечений: 16–95, 25–150, 70–240 и 120–300 мм².
- Наконечники на 16–95 и 25–150 мм² выпускают в исполнениях H12 и H16.
- Подходят для круглых и секторных, одно- и многопроволочных, медных и алюминиевых жил.
- Корпус и болты — высокопрочный алюминиевый сплав, шаг резьбы 1 мм.
- Рабочее напряжение до 20 кВ, температура от −60 до +50 °C.
