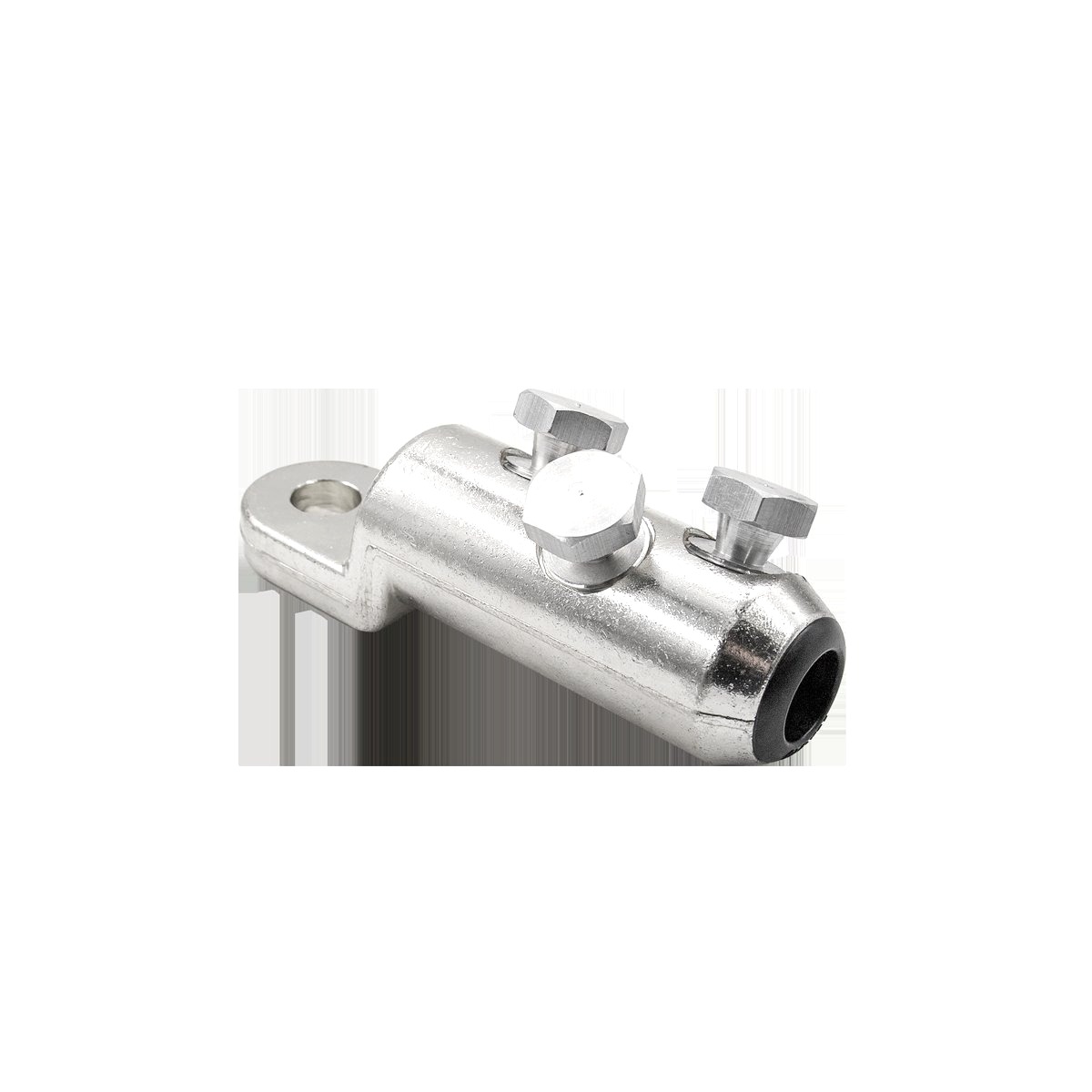

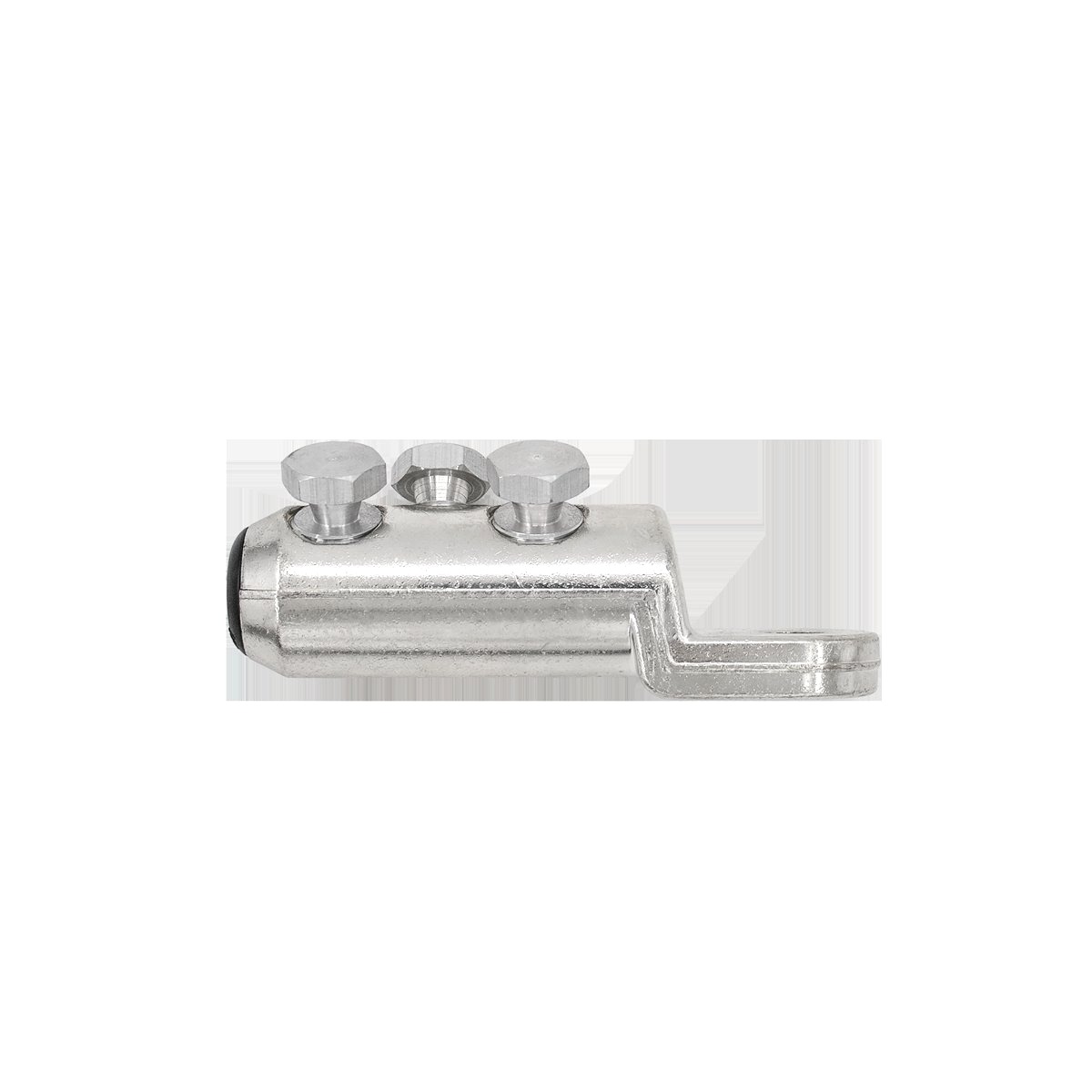

Наконечник болтовой 3НБC-185/400-Н16
Трёхболтовой наконечник на жилы 185–400 мм², исполнение Н16. Центрально-симметричное отверстие и центрующая втулка. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Число болтов
- 3
- Расположение болтов
- V-образное
- Отверстие под жилу
- центрально-симметричное
- Центрующая втулка
- для малого сечения
- Шаг резьбы болтов
- 1 мм
- Жилы
- круглые и секторные, одно- и многопроволочные, медные и алюминиевые
- Монтаж
- затяжка болтов до срыва головок
- Единица
- шт
- Масса, кг
- 0.363
- Высота, мм
- 42
- Длина, мм
- 50
- Ширина, мм
- 153
- Цвет
- серый
- Номинальное напряжение, кВ
- 20
- Сечение жилы, мм²
- 185-400
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Марка
- НИЛЕД
Описание
3НБC — наконечники с тремя V-образно расположенными болтами для больших сечений, от 185 до 630 мм². Ими оконцовывают кабельные жилы и присоединяют их к шинам и выводам аппаратов.
Отверстие под жилу по центру гильзы, поэтому поле распределяется равномерно, а для меньшего сечения предусмотрена центрующая втулка. Болты затягивают до срыва головок без специального инструмента.
- Два диапазона: 185–400 и 400–630 мм².
- Жилы круглые и секторные, одно- и многопроволочные, медные и алюминиевые.
- Шаг резьбы болтов 1 мм, накатка в отверстии, смазка на контактных поверхностях.
- Рекомендуются при монтаже муфт: термоусаживаемых и холодной усадки.
- Рабочее напряжение до 20 кВ, температура от −60 до +50 °C.
