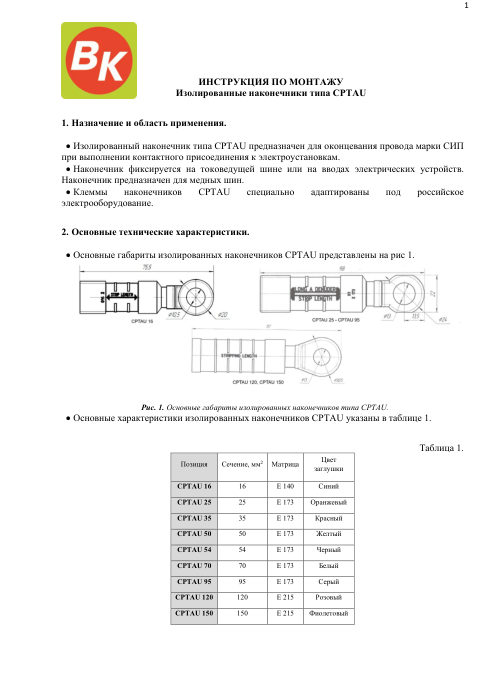

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.

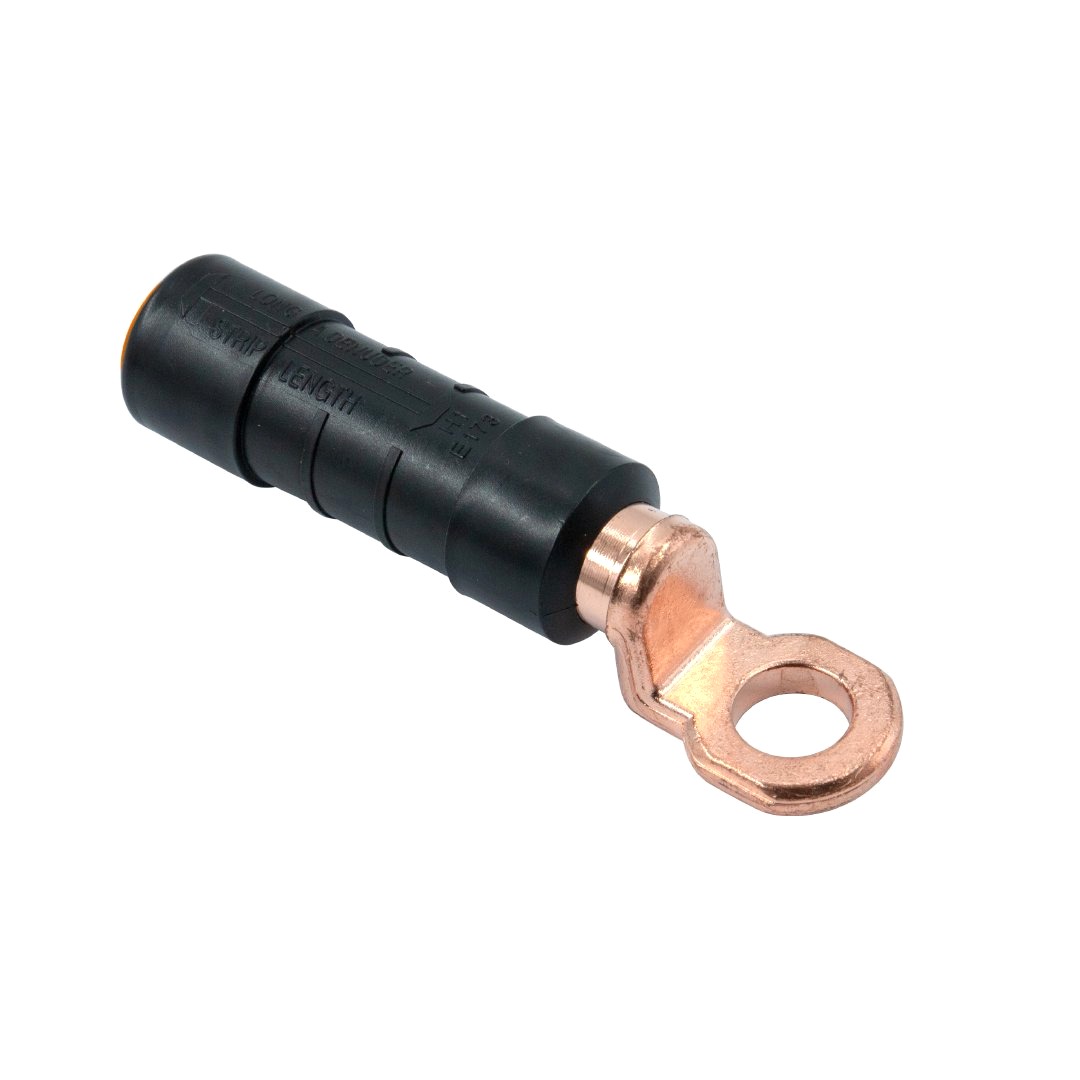

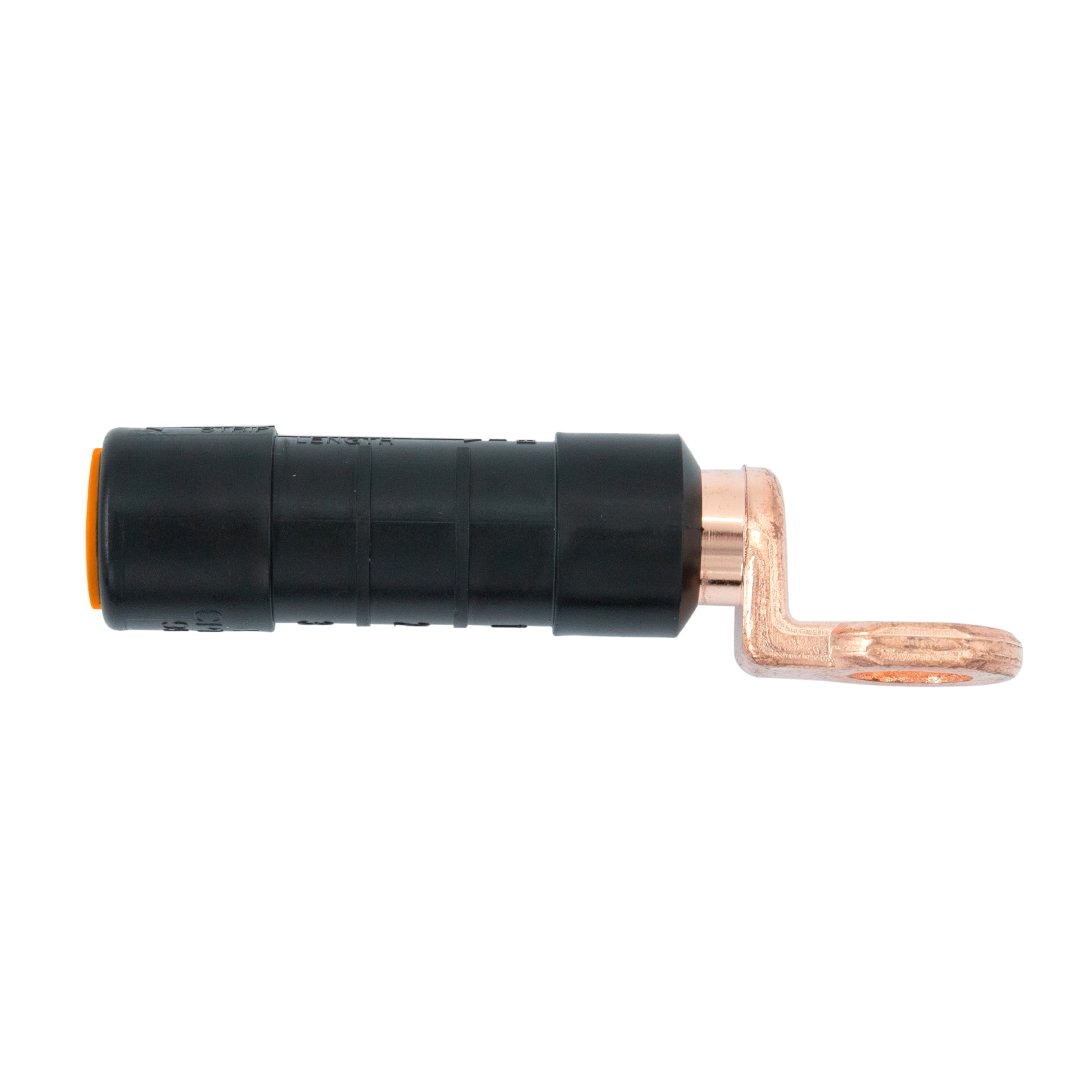

Наконечник изолированный CPTAU 25
CPTAU 25 рассчитан на жилу СИП 25 мм² и медную шину. Смазка внутри корпуса держит герметичность, матрица для обжима Е 173. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- СИП
- Шины
- медные
- Инструмент для опрессовки
- HT 50, R 22
- Матрица
- Е 173
- Испытание изоляции
- 6 кВ в воде
- Прочность заделки
- 60 % прочности провода
- Герметизация
- смазка внутри корпуса
- Единица
- шт
- Масса, кг
- 0.075

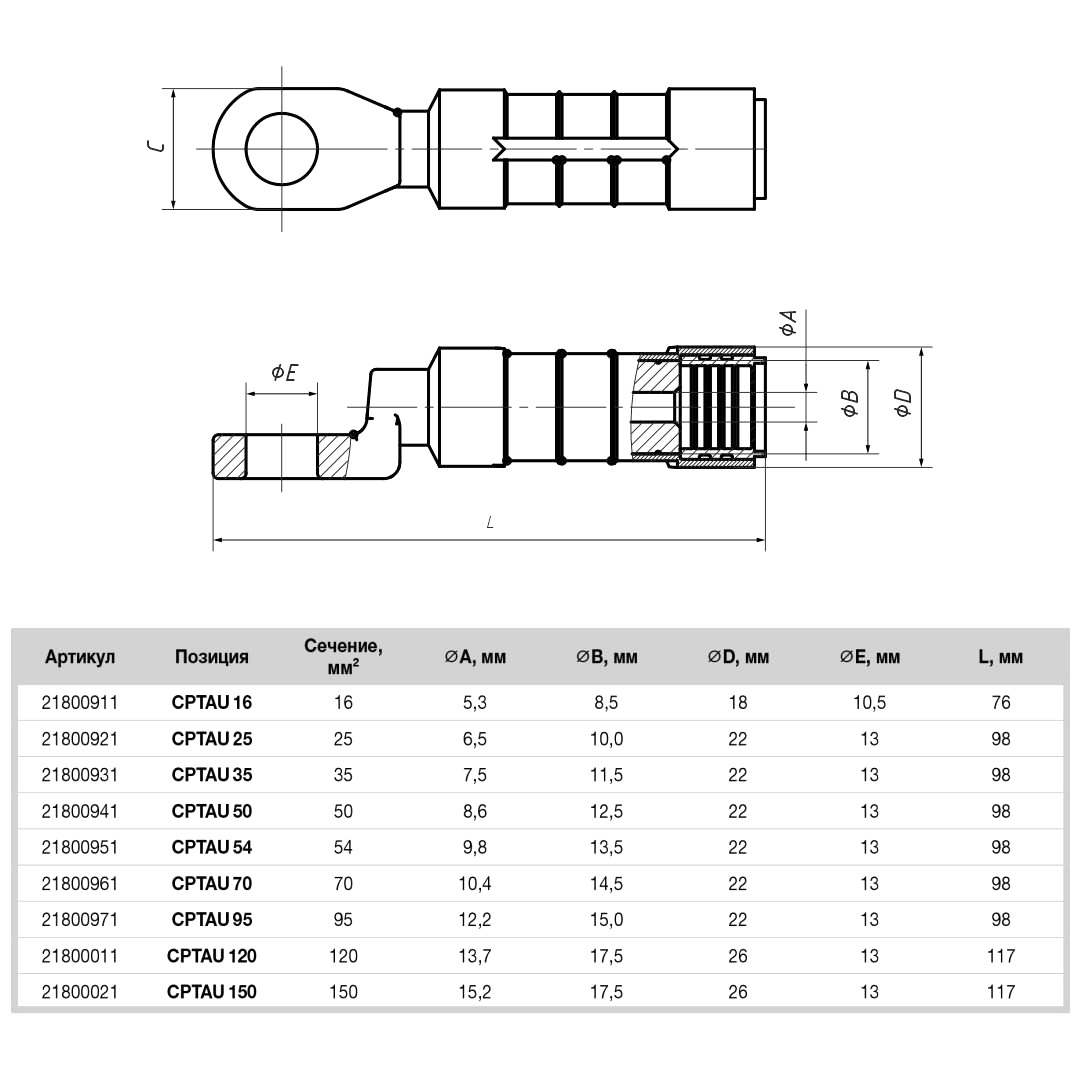

- Высота, мм
- 22
- Длина, мм
- 98
- Ширина, мм
- 22
- Цвет
- оранжевый/черный
- Номинальное напряжение, кВ
- 1
- Число жил
- 1
- Сечение жилы, мм²
- 25
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Медь/алюминий/полиамид
- Стойкость к УФ
- Да
- Сечение магистрали от, мм²
- 25
- Сечение магистрали до, мм²
- 25
- Марка
- ВК
Описание
Изолированный наконечник надевают на жилу провода СИП, опрессовывают и затем крепят к шине или к вводу электроустановки. Внутри наконечник заполнен смазкой, за счёт неё соединение герметично.
В семействе две серии. CPTAU из меди и алюминия в полиамидной изоляции рассчитаны на медные шины. CPTA R из алюминия с покрытием олово-висмут подходят и к медным, и к алюминиевым шинам.
Сечение, под которое сделан наконечник, узнают по цвету маркировки. Для каждого сечения от 16 до 150 мм² своя модель.
- Прочность заделки провода — 60 % от прочности самого провода.
- Изоляцию проверяют в воде напряжением 6 кВ.
- Инструмент для обжима HT 50, R 22, матрица Е 140, Е 173 или Е 215 в зависимости от модели.
- Выдерживают ультрафиолет, коррозию, агрессивную атмосферу и перепады температуры от −60 до +50 °C.
Смотрите также: Соединение алюминиевых проводов
