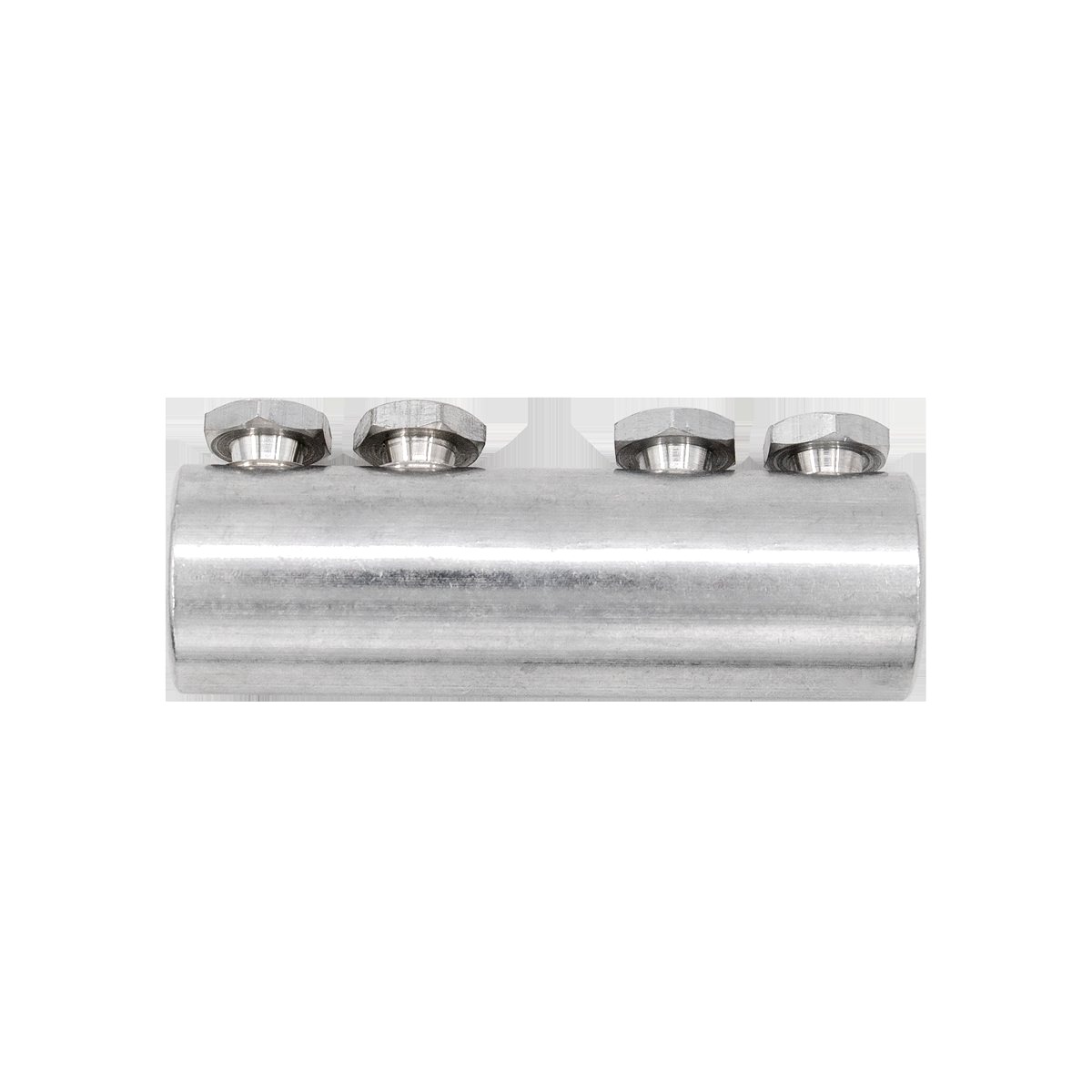

Соединитель болтовой 4СБ-150/240-Р
Соединитель на 150–240 мм², болты в ряд. Эксцентриковое отверстие под жилу, внутри накатка и смазка. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Число болтов
- 4
- Расположение болтов
- в ряд
- Отверстие под жилу
- эксцентриковое
- Глубина захода жилы
- ограничена внутренней перегородкой
- Шаг резьбы болтов
- 1 мм
- Жилы
- круглые и секторные, одно- и многопроволочные, медные и алюминиевые
- Монтаж
- затяжка болтов до срыва головок
- Назначение
- соединение и удлинение кабелей, разветвления
- Единица
- шт
- Масса, кг
- 0.212
- Высота, мм
- 36
- Длина, мм
- 45
- Ширина, мм
- 115
- Цвет
- серый
- Номинальное напряжение, кВ
- 20
- Сечение жилы, мм²
- 150-240
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Марка
- НИЛЕД
Описание
Болтовые соединители 4СБ соединяют и удлиняют кабели, через них делают и разветвления цепей. Внутри цилиндрической гильзы эксцентриковое отверстие под жилу и перегородка, которая задаёт глубину захода жилы.
Четыре болта на гильзе расположены V-образно или в ряд, в зависимости от модели. Их затягивают до срыва головок. Специальный инструмент и высокая квалификация монтажника не требуются.
- Сечения жил: 25–50, 70–120 и 150–240 мм², диапазон указан на корпусе.
- Для любых жил: круглых и секторных, одно- и многопроволочных, медных и алюминиевых.
- Корпус и болты — высокопрочный алюминиевый сплав, шаг резьбы 1 мм.
- Накатка в отверстии и смазка на контактных поверхностях берегут соединение.
- Завод рекомендует 4СБ при монтаже муфт, термоусаживаемых и холодной усадки.
- Рабочее напряжение до 20 кВ, температура от −60 до +50 °C.
Смотрите также: Соединение алюминиевых проводов
