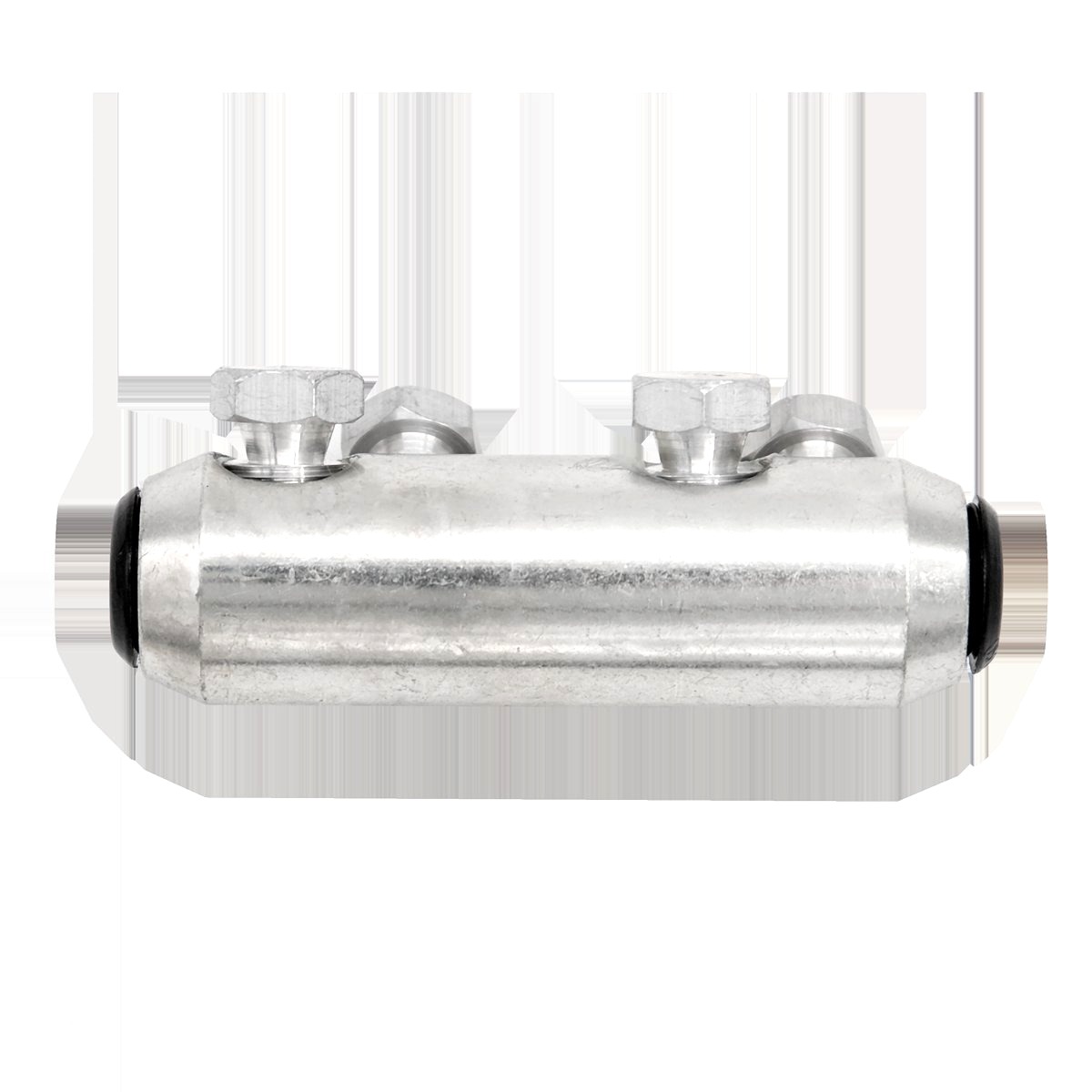

Соединитель болтовой 4СБC-120/300
Соединитель 4СБC на наибольший в серии диапазон: жилы 120–300 мм². Болты затягивают до срыва головок, работает при напряжении до 20 кВ. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Число болтов
- 4
- Расположение болтов
- V-образное
- Отверстие под жилу
- центрально-симметричное
- Центрующая втулка
- для малого сечения
- Глубина захода жилы
- ограничена внутренней перегородкой
- Шаг резьбы болтов
- 1 мм
- Жилы
- круглые и секторные, одно- и многопроволочные, медные и алюминиевые
- Монтаж
- затяжка болтов до срыва головок
- Назначение
- соединение и удлинение кабелей, разветвления
- Единица
- шт
- Масса, кг
- 0.3
- Высота, мм
- 38
- Длина, мм
- 46
- Ширина, мм
- 142
- Цвет
- серый
- Номинальное напряжение, кВ
- 20
- Сечение жилы, мм²
- 120-300
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Марка
- НИЛЕД
Описание
Соединители 4СБC соединяют и удлиняют кабели, через них делают разветвления цепей. Гильза с четырьмя V-образно расположенными болтами, отверстие под жилу по центру, внутренняя перегородка ограничивает глубину захода жилы.
Центральное отверстие выравнивает электрическое поле, для малого сечения есть центрующая втулка. Жилу фиксируют затяжкой болтов до срыва головок, без специального инструмента.
- Диапазоны сечений: 25–150, 70–240 и 120–300 мм².
- Жилы круглые и секторные, одно- и многопроволочные, медные и алюминиевые.
- Корпус и болты — высокопрочный алюминиевый сплав, резьба с шагом 1 мм.
- Накатка в отверстии и смазка защищают контакт при хранении и после монтажа.
- Завод рекомендует 4СБC при монтаже муфт, термоусаживаемых и холодной усадки.
- Рабочее напряжение до 20 кВ, температура от −60 до +50 °C.
