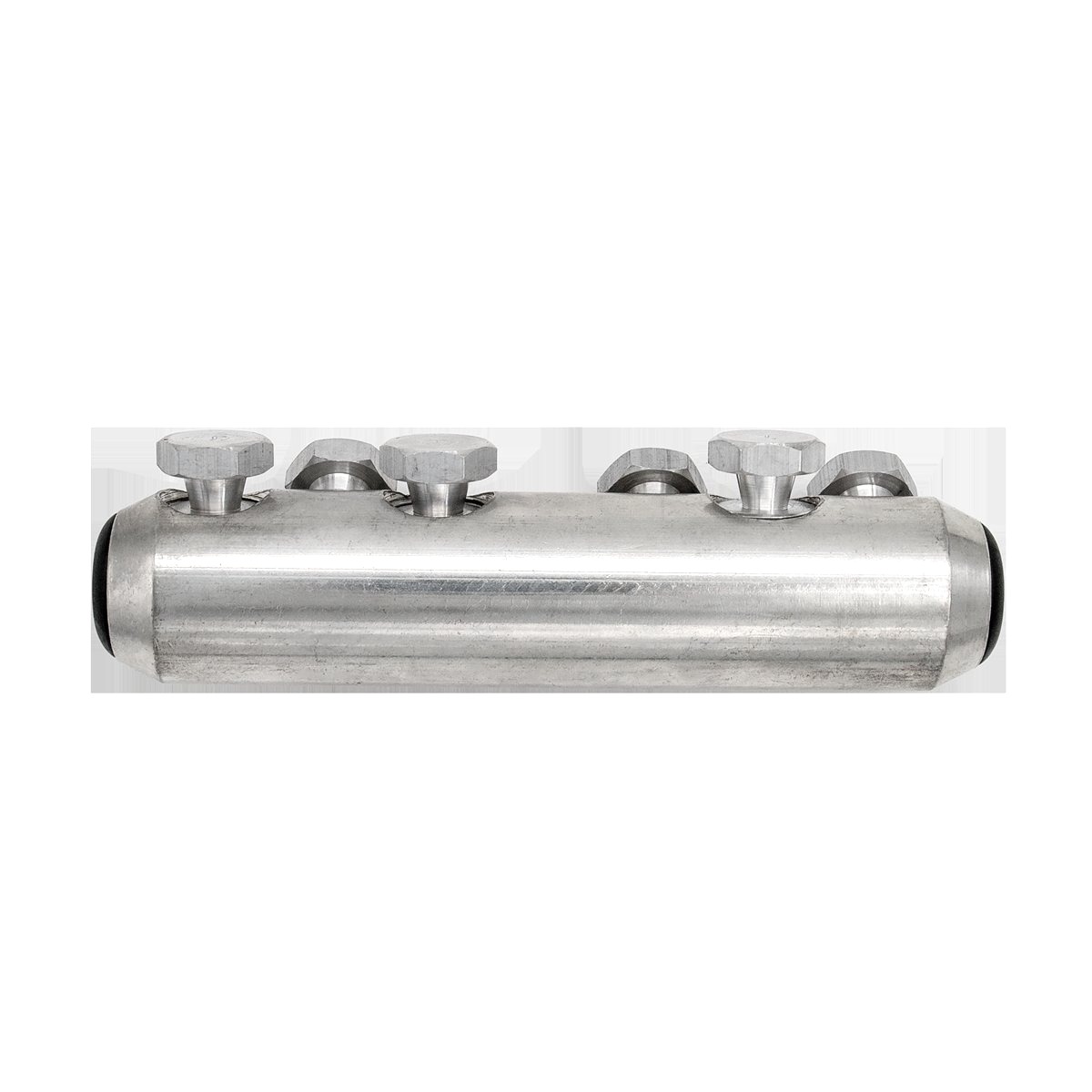

Соединитель болтовой 6СБC-185/400
Шестиболтовой соединитель на жилы 185–400 мм². Центральное отверстие, центрующая втулка и внутренняя перегородка. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Число болтов
- 6
- Расположение болтов
- V-образное
- Отверстие под жилу
- центрально-симметричное
- Центрующая втулка
- для малого сечения
- Глубина захода жилы
- ограничена внутренней перегородкой
- Шаг резьбы болтов
- 1 мм
- Жилы
- круглые и секторные, одно- и многопроволочные, медные и алюминиевые
- Монтаж
- затяжка болтов до срыва головок
- Назначение
- соединение и удлинение кабелей, разветвления
- Единица
- шт
- Масса, кг
- 0.515
- Высота, мм
- 42
- Длина, мм
- 55
- Ширина, мм
- 190
- Цвет
- серый
- Номинальное напряжение, кВ
- 20
- Сечение жилы, мм²
- 185-400
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Марка
- НИЛЕД
Описание
6СБC — болтовые соединители с шестью V-образно расположенными болтами для жил от 185 до 630 мм². Ими соединяют и удлиняют кабели, делают разветвления цепей.
Отверстие под жилу по центру гильзы выравнивает поле, для меньших сечений есть центрующая втулка. Перегородка внутри задаёт, насколько глубоко заходит жила. Болты затягивают до срыва головок.
- Два диапазона сечений: 185–400 и 400–630 мм².
- Жилы круглые и секторные, одно- и многопроволочные, медные и алюминиевые.
- Шаг резьбы болтов 1 мм, в отверстии резьбовая накатка и смазка.
- Специальный инструмент для монтажа не нужен, соединители рекомендуют при монтаже муфт.
- Рабочее напряжение до 20 кВ, температура от −60 до +50 °C.
