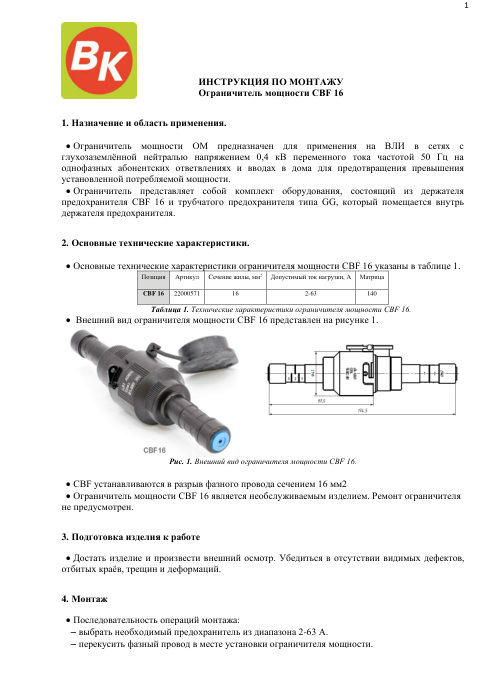

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.

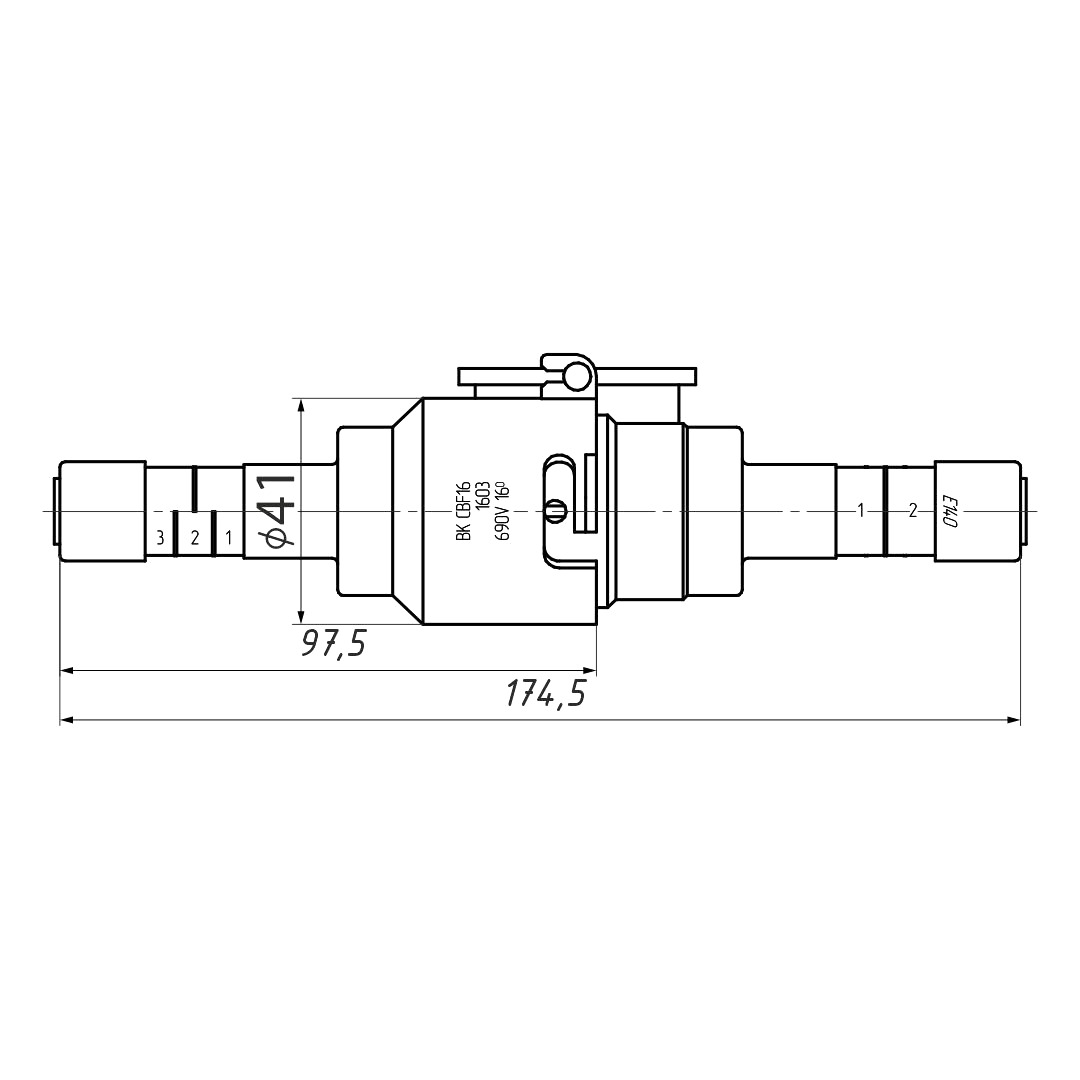

Ограничитель мощности CBF 16
CBF 16 врезают в фазную жилу СИП-4 сечением 16 мм². Держатель под предохранитель GG 22×58 мм на ток от 2 до 63 А, с ушками для пломбы. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Сеть
- низкого напряжения, с глухозаземлённой нейтралью
- Место установки
- однофазные абонентские ответвления, вводы в дома
- Провод
- СИП-4, фазная жила 16 мм²
- Подключение
- опрессовка прессом R 22 или HT 50, матрица Е140
- Предохранитель
- GG 22×58 мм, ток срабатывания 2–63 А
- Защита линии
- от коротких замыканий и перегрузок
- Пломбирование
- ушки под проволочную обжимную пломбу
- Заглушка
- герметизирующая
- Единица
- шт
- Масса, кг
- 0.145
- Высота, мм
- 50
- Длина, мм
- 175
- Ширина, мм
- 70
- Номинальное напряжение, кВ
- 1
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Полиамид
- Стойкость к УФ
- Да
- Марка
- ВК
Описание
Ограничитель мощности ставят на ВЛИ, на однофазное ответвление к абоненту или на ввод в дом. Он не даёт потреблять больше мощности, чем установлено для абонента. Работает в сетях с глухозаземлённой нейтралью.
Собран ограничитель из держателя и сменного трубчатого предохранителя gG, который вставляют внутрь корпуса. PF 6P и PF 35P рассчитаны на сеть 220 В, 50 Гц. CBF 16 врезают в фазную жилу СИП-4, он может ещё и защищать линию от коротких замыканий и перегрузок.
- PF 6P подключают к ответвлению опрессовкой, предохранитель GG 10×38 к нему покупают отдельно.
- PF 35P: разборный герметичный корпус из двух половин и два контактных наконечника с винтовыми зажимами.
- CBF 16 обжимают прессом R 22 или HT 50 с матрицей Е140, на корпусе есть ушки для проволочной пломбы.
- В CBF 16 ставят трубчатые предохранители GG 22×58 мм с током срабатывания от 2 до 63 А.
- Корпуса из полиамида, стойкого к ультрафиолету, погоде и перепадам температуры.
