Ограничитель перенапряжения OP 600/28 компл. с P 645
OP 600/28 поставляется с герметичным ответвительным зажимом P 645 для провода СИП. Варисторный ограничитель для ВЛИ до 1 кВ, срабатывание тепловой защиты видно с земли. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Тип
- варисторный
- Сеть
- ВЛИ до 1 кВ
- Зажим в комплекте
- ответвительный герметичный P 645
- Количество на линию
- один на однофазную ВЛ, три на трёхфазную
- Индикация срабатывания
- откидная крышка с жёлто-зелёным маркером
- Металлические части
- коррозионностойкий алюминий
- Единица
- шт
- Масса, кг
- 0.293

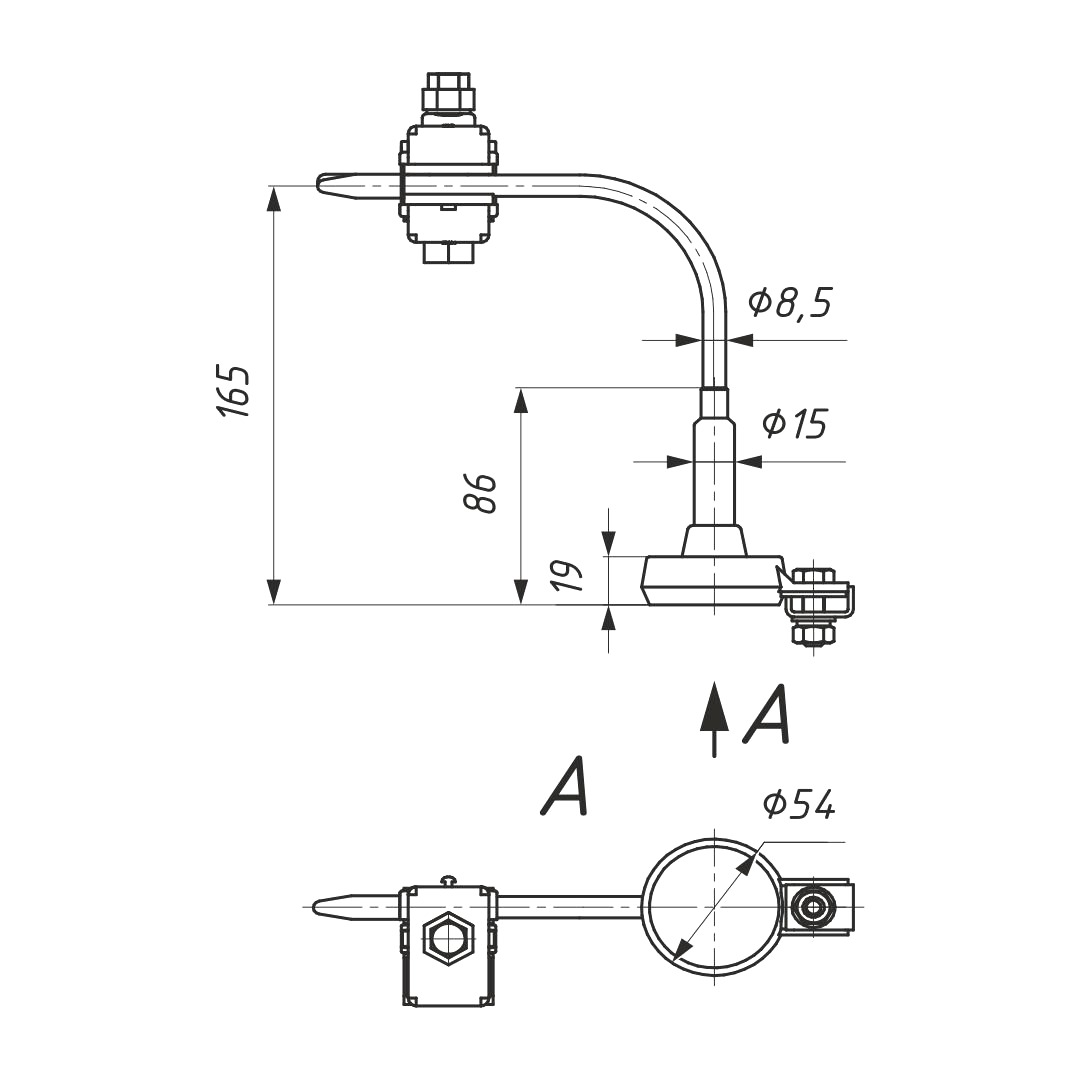

- Высота, мм
- 215
- Длина, мм
- 165
- Ширина, мм
- 54
- Цвет
- черный
- Номинальное напряжение, кВ
- 1
- Число жил
- 1
- Сечение жилы, мм²
- 16-150
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Сечение магистрали от, мм²
- 16
- Сечение магистрали до, мм²
- 150
- Марка
- НИЛЕД
Описание
Варисторные ограничители ставят на ВЛИ до 1 кВ против грозовых и коммутационных перенапряжений. Количество считают по фазам: на однофазную линию один, на трёхфазную три. Провод СИП сечением 16–150 мм².
Каждый ограничитель приходит вместе с зажимом. OP 600/28 комплектуют герметичным ответвительным зажимом P 645, серию OCT — прокалывающим зажимом СТ 70 P.
У OP 600/28 есть тепловая защита с индикатором. Если варистор перегреется, внизу корпуса откинется крышка с жёлто-зелёным маркером, заметная с земли.
- OCT 600/28, 600/50 и 600/66 рассчитаны на наибольшее длительное рабочее напряжение 280, 500 и 600 В.
- Номинальный разрядный ток волны 8/20 мкс: 10 кА у OCT 600/28 и 600/50, 5 кА у OCT 600/66.
- Уровень защиты при импульсе 10 кА 8/20 мкс: 1100 В у OCT 600/28, 1680 В у 600/50, менее 2465 В у 600/66.
- Корпус OP 600/28 из влагостойкого полимера, металлические части из алюминия, стойкого к коррозии.
Смотрите также: Расшифровка ОПН
