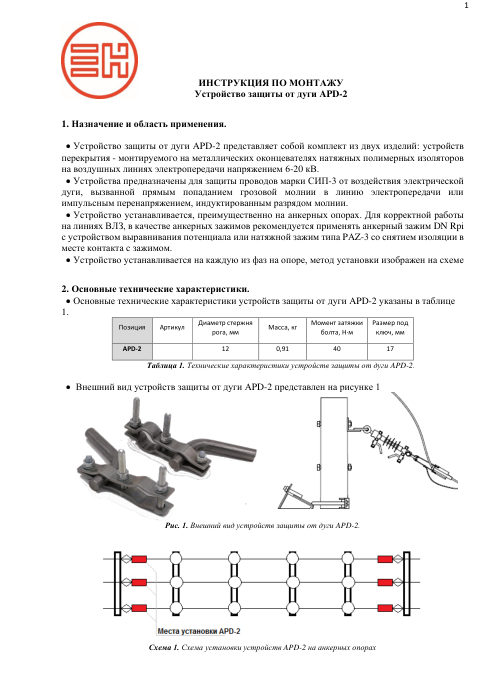

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Устройство защиты от дуги APD-2

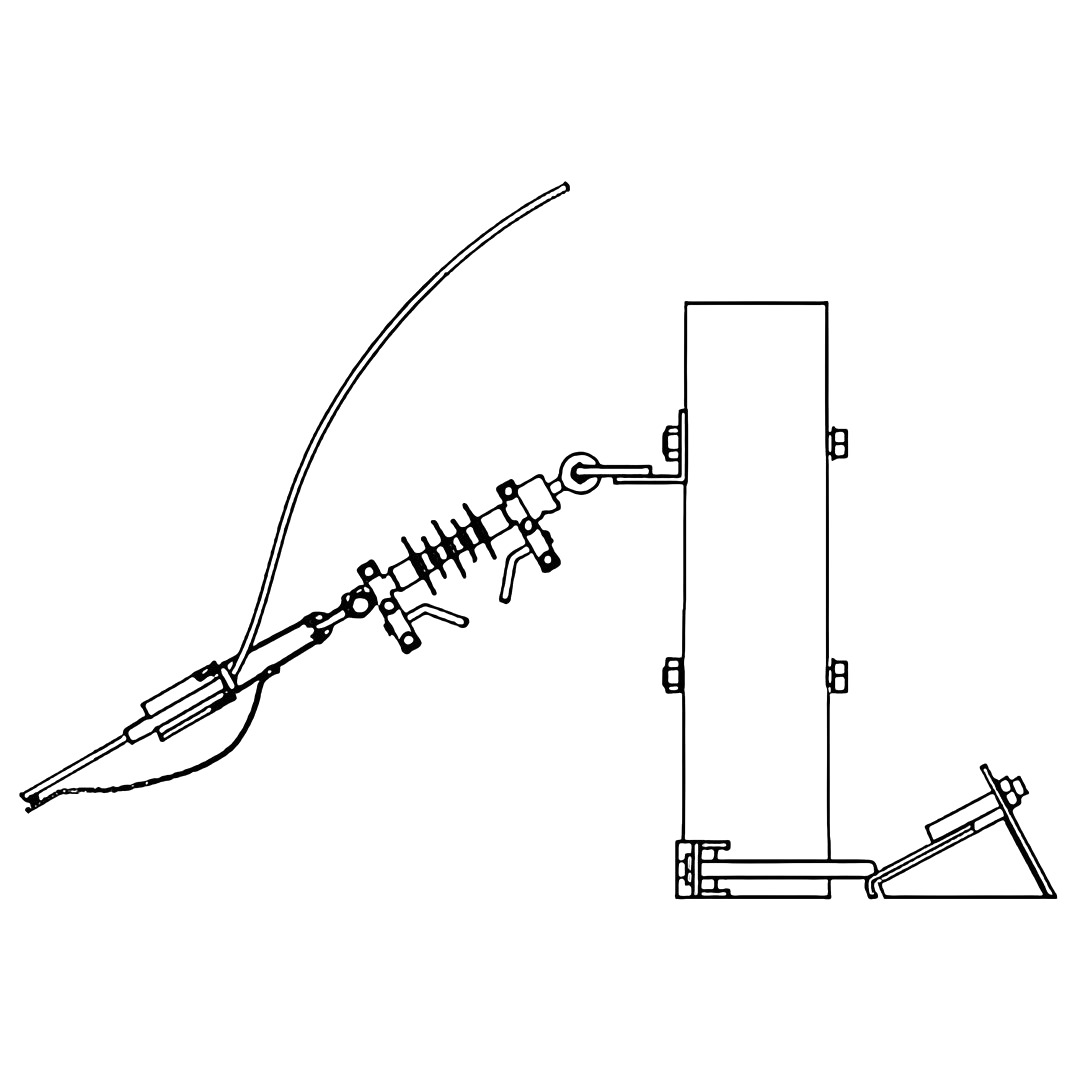

APD-2 рассчитан на анкерные опоры ВЛ 6–20 кВ: два устройства перекрытия крепят на металлические оконцеватели натяжных полимерных изоляторов. Защищает СИП-3 от дуги. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Комплектация
- два устройства перекрытия
- Линии
- ВЛ 6–20 кВ, провод СИП-3
- Опоры
- анкерные, натяжные полимерные изоляторы
- Крепление
- на металлические оконцеватели изоляторов
- Анкерный зажим на ВЛЗ
- DN Rpi с выравниванием потенциала или PAZ-3 со снятием изоляции
- Единица
- шт
- Масса, кг
- 0.91
- Цвет
- серый
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Марка
- НИЛЕД
Описание
Устройства берегут провода СИП-3 на ВЛ 6–20 кВ от электрической дуги. Её вызывает прямой удар молнии в линию или импульс перенапряжения, наведённый грозовым разрядом.
Комплекты APD-1 и APDO-1 ставят на промежуточные опоры со штыревой изоляцией: зажим CE 1 садится на провод, кронштейн на штырь траверсы. APD-2 и APDO-2 предназначены для анкерных опор, их устройства перекрытия крепят на металлические оконцеватели натяжных полимерных изоляторов.
В комплекты APDO добавлен ОПН, его подбирают под номинальное напряжение сети 6, 10 или 20 кВ. Такой комплект годится и для защиты подходов к ТП и РУ.
- CE 1, CE 2 и CE 3 — прокалывающие зажимы для СИП-3 на ВЛ 6–35 кВ под переносную штангу заземления. Изоляцию с провода при монтаже не снимают.
- CE 1 и CE 2 ставят парой на каждую фазу, у CE 2 есть шунт из алюминиевой проволоки.
- CE 3 служит для наложения защитного заземления: рог дважды согнут под 90° и утолщён на конце, штанга с него не соскальзывает.
- Корпуса зажимов CE из алюминиевого сплава, стойкого к коррозии.
- На ВЛЗ с APD-2 и APDO-2 завод советует анкерный зажим DN Rpi с устройством выравнивания потенциала или натяжной PAZ-3 со снятием изоляции в месте контакта.
Смотрите также: Расшифровка ОПН
