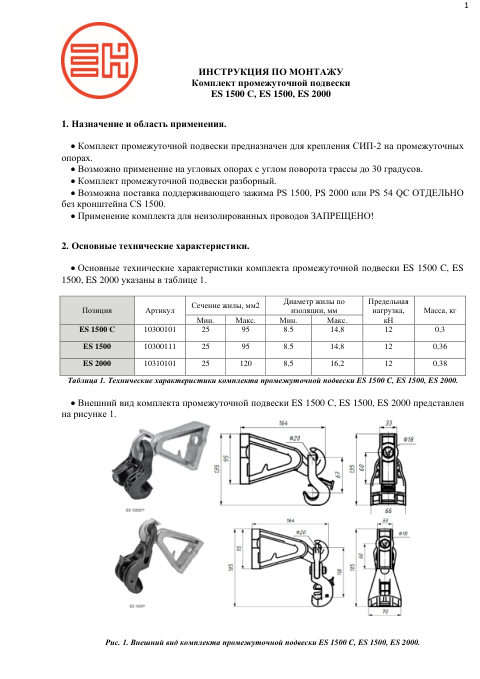

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Комплект промежуточной подвески ES 1500
Комплект ES 1500 для СИП-2 с жилой 25–95 мм²: ставится на ленту или на болт, у кронштейна выступ под ролик RT1 для раскатки провода. Разрушающая нагрузка 12 кН. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- СИП-2
- Опоры
- промежуточные и угловые ВЛИ, поворот до 30°
- Состав
- анкерный кронштейн, поддерживающий зажим
- Инструмент
- OPV для натяжения ленты
- Фиксация нейтрали
- защёлка
- Крепление на опоре
- болт или лента F 20.7 с двумя скрепами C 20
- Выступ кронштейна
- под ролик RT1 для раскатки СИП
- Единица
- шт
- Масса, кг
- 0.39

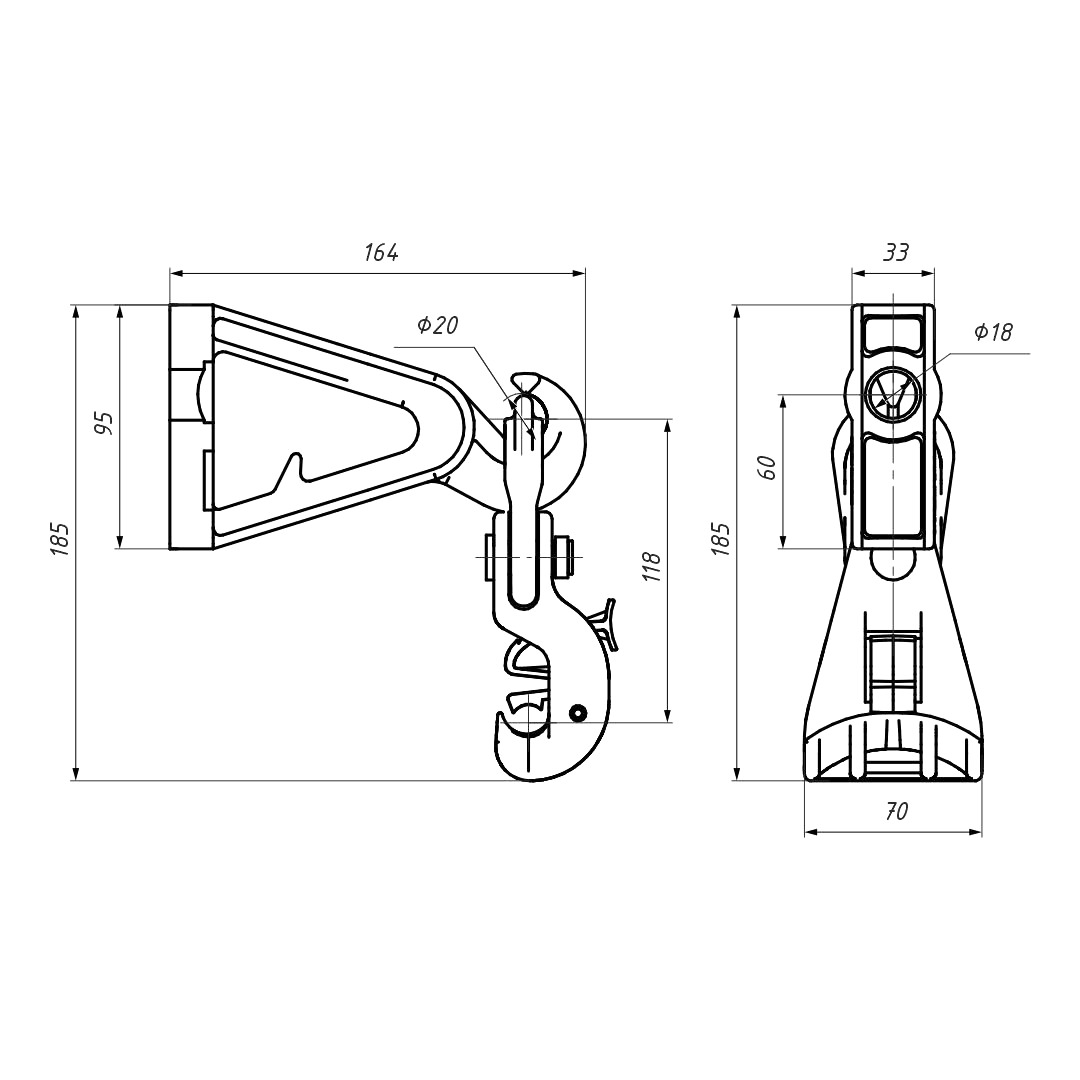

- Высота, мм
- 185
- Длина, мм
- 164
- Ширина, мм
- 70
- Цвет
- серый/черный
- Номинальное напряжение, кВ
- 1
- Аналог
- ES 54-14 P
- Число жил
- 1
- Сечение жилы, мм²
- 25-95
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 12
- Сечение магистрали от, мм²
- 25
- Сечение магистрали до, мм²
- 95
- Марка
- НИЛЕД
Описание
Комплект подвешивает СИП-2 на промежуточных опорах ВЛИ и на угловых, где трасса поворачивает до 30°. Провод держится на нужной высоте и не провисает в пролёте. В комплект входят анкерный кронштейн и поддерживающий зажим.
Комплект крепят к опоре лентой F 20.7 с двумя скрепами C 20, ленту натягивают инструментом OPV. Нейтраль защёлкивается в зажиме, а подвижное соединение позволяет ему смещаться вдоль и поперёк линии.
- Звено ограниченной прочности защищает магистраль от обрыва, подвижное звено снижает циклическую деформацию несущей жилы.
- Детали зажима, которые касаются несущей нулевой жилы, из диэлектрика: они изолируют жилу и берегут её изоляцию.
- ES 1500 можно крепить и на болт, на его кронштейне есть выступ под ролик RT1 для раскатки СИП.
- Комплект стоек к ультрафиолету, коррозии, влаге и экстремальным температурам.
Смотрите также: Расшифровка СИП
