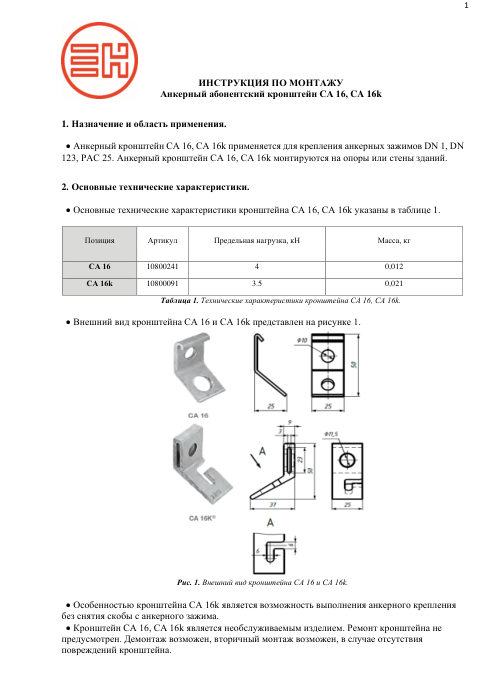

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Кронштейн анкерный CA 16 K
CA 16 K позволяет закрепить зажим DN 1, DN 123 или PAC 25, не снимая с него скобу. Ставится на опору или стену лентой F 207 со скрепой NC 20 либо на болт, разрушающая нагрузка 3,5 кН. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Назначение
- анкерные зажимы DN 1, DN 123, PAC 25
- Место установки
- опора или стена здания
- Крепление
- одна полоса ленты F 207 в один оборот и скрепа NC 20 либо болт 8 или 10 мм
- Монтажное отверстие
- не даёт ленте выскользнуть
- Особенность
- анкерное крепление без снятия скобы с зажима
- Единица
- шт
- Масса, кг
- 0.021

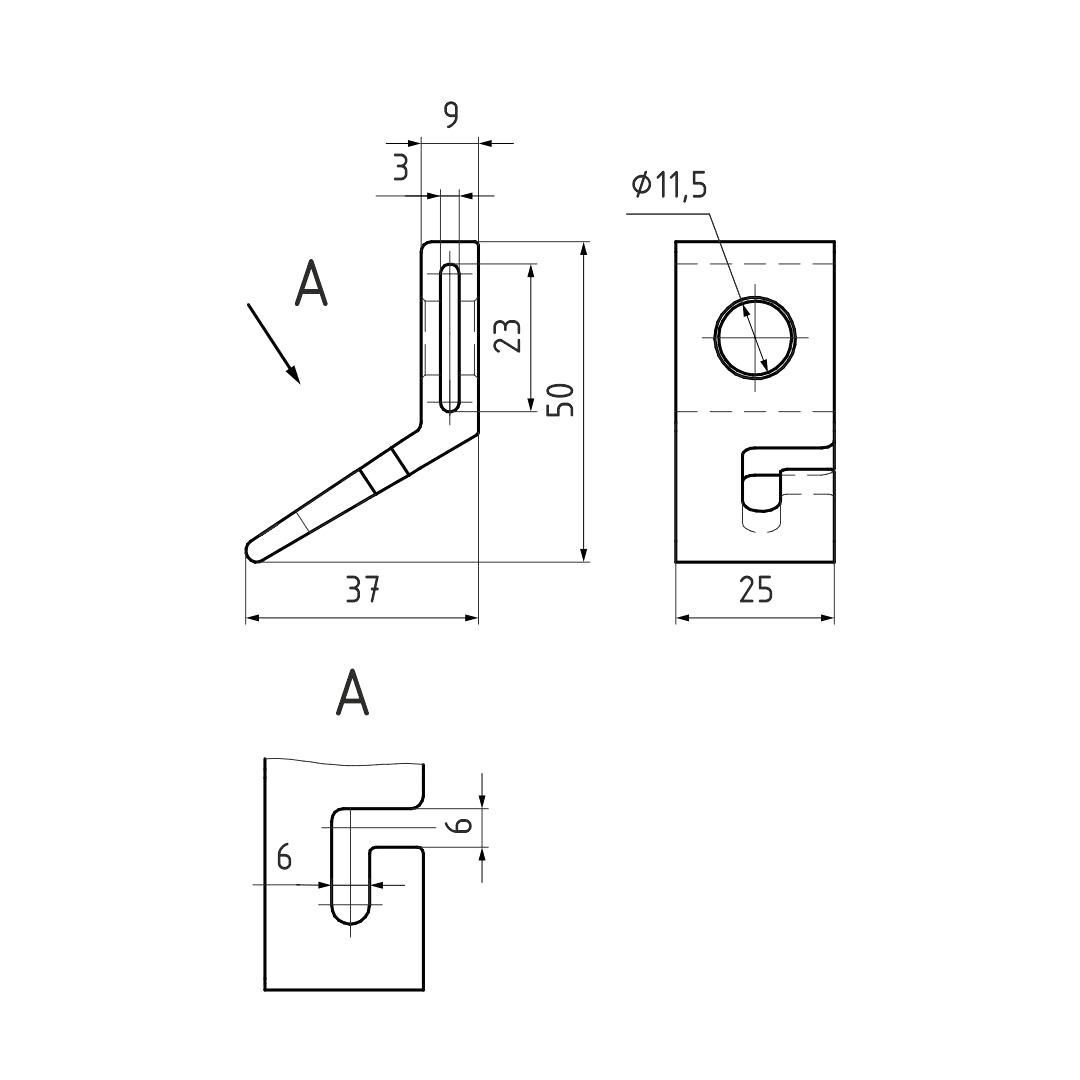

- Высота, мм
- 50
- Длина, мм
- 37
- Ширина, мм
- 25
- Цвет
- серый
- Номинальное напряжение, кВ
- 1
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 3.5
- Марка
- НИЛЕД
Описание
Анкерный кронштейн ставят на опору или фасад, и на него вешают зажим СИП. Все кронштейны, кроме CAP 25, сделаны из алюминиевого сплава и стойки к ультрафиолету, коррозии, влаге и экстремальным температурам.
К опоре кронштейн притягивают монтажной лентой шириной 20 мм в один оборот и фиксируют скрепами или бугелями, многие модели можно поставить и на болты. CT 600 P и CB 600 крепят к стене здания болтами.
CA 25 и CAP 25 служат для анкерного крепления ответвления к вводам, CA 16 и CA 16 K — для анкерных зажимов DN 1, DN 123 и PAC 25. CA 2000, CA 1500 и CS 10.3 держат анкерный зажим магистрали, CS 1500 рассчитан на поддерживающий зажим.
- Одной полосой ленты крепят CA 25, CAP 25, CA 16 и CA 16 K. CA 2000, CA 1500, CS 10.3 и CS 1500 ставят на две полосы.
- Рёбра в основании CA 2000 и CA 1500 дают зазор для стальной ленты, форма проушины бережёт коуш троса или скобу анкерного зажима.
- Монтажное отверстие CA 25, CAP 25, CA 16 и CA 16 K не даёт ленте выскользнуть.
- CA 16 K позволяет выполнить анкерное крепление, не снимая скобу с анкерного зажима.
- CS 1500 рассчитан на усилия при раскатке СИП, на его выступ ставят ролик RT1.
- CT 600 P держит на стене здания один или два анкерных зажима.
