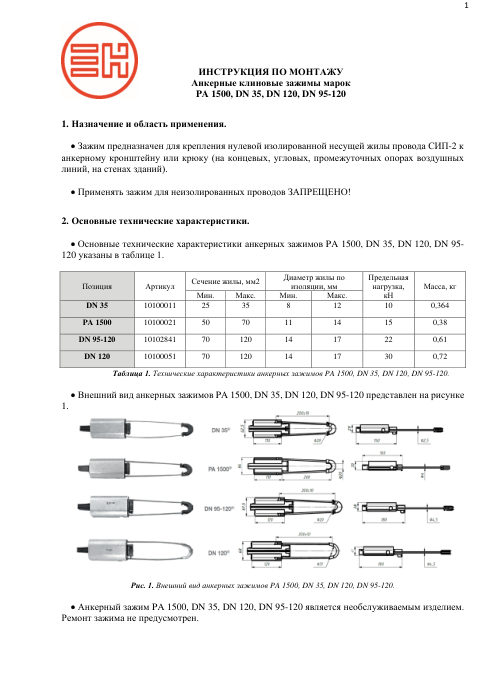

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Зажим анкерный DN 120
Анкерный зажим для несущей нулевой жилы СИП-2 сечением до 120 мм², разрушающая нагрузка 30 кН. Нержавеющий тросик, коуш металлический. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- СИП-2, несущая нулевая жила
- Опоры
- анкерные и анкерно-угловые
- Корпус
- алюминиевый сплав, экструзия
- Клинья
- саморегулирующиеся, полимер, стойкий к УФ
- Тросик
- нержавеющая сталь, шаровые крепления на концах, металлический коуш
- Крепление
- на крюк или кронштейн
- Монтаж
- без инструмента, изоляцию с жилы не снимают
- Единица
- шт
- Масса, кг
- 0.78

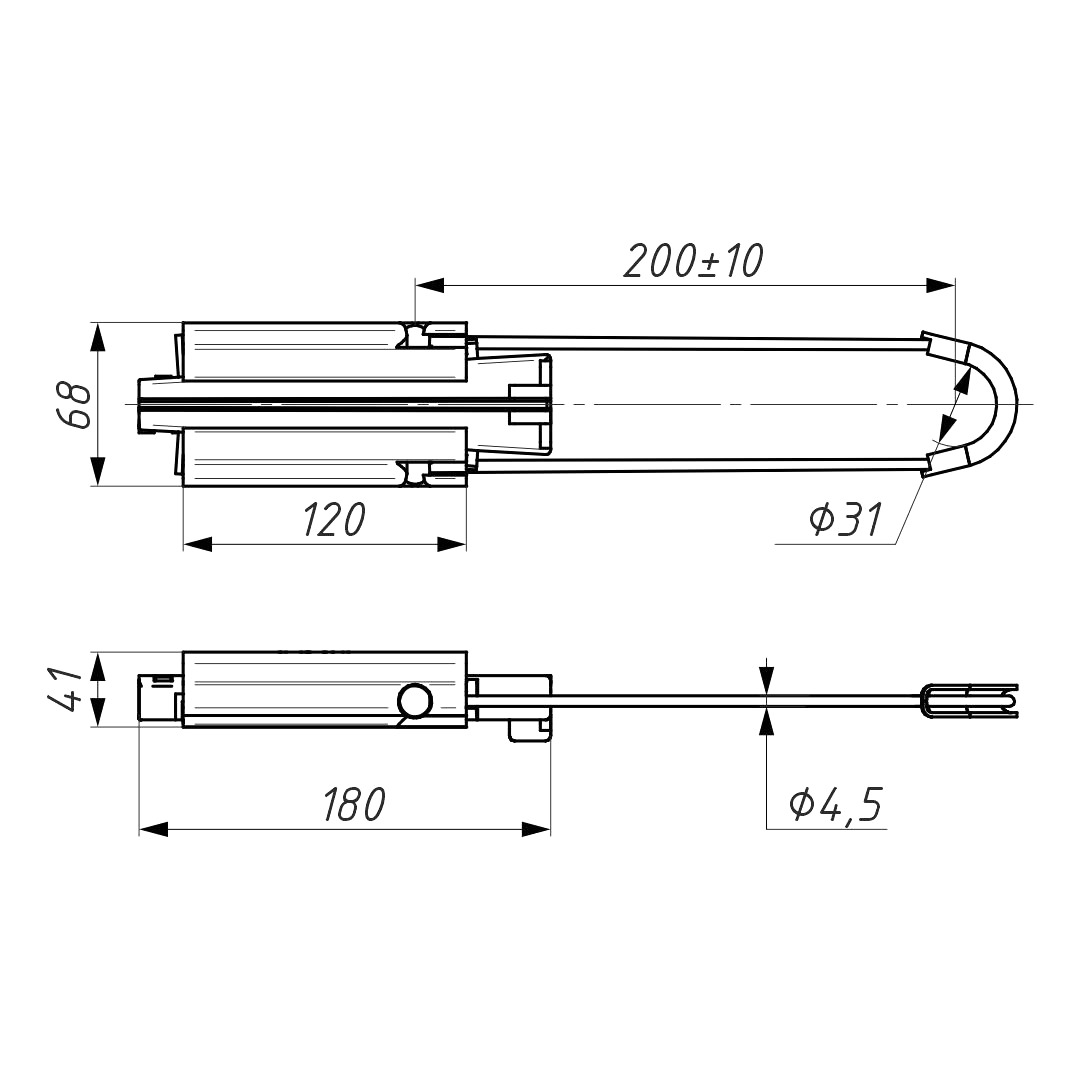

- Высота, мм
- 41
- Длина, мм
- 384
- Ширина, мм
- 68
- Цвет
- серый
- Номинальное напряжение, кВ
- 1
- Аналог
- DN 95-120
- Число жил
- 1
- Сечение жилы, мм²
- 95-120
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 30
- Сечение магистрали от, мм²
- 70
- Сечение магистрали до, мм²
- 120
- Марка
- НИЛЕД
Описание
Анкерный зажим закрепляет самонесущий изолированный провод натяжением: на анкерных и анкерно-угловых опорах, на ответвлениях к вводам, на стенах. Зажим вешают на крюк или кронштейн, а провод держат клинья с рельефной поверхностью, которая фиксирует жилу и сохраняет изоляцию целой.
Для несущей нулевой жилы СИП-2 служат PA 1000 P, PA 1500, PA 2000, PAC 1500 и DN. Корпус у них из алюминиевого сплава, ставят их без инструмента, а изоляцию в месте установки с жилы не снимают. PA 2/35 и PA 4/35 рассчитаны на СИП-4 ответвлений к вводам, PAG — на СИП-4 на вводе абонента. RPA держат четырёхжильный СИП-4 на анкерных опорах.
- У PA 1000 P, PA 1500, PA 2000 и DN тросик с шаровыми креплениями на концах и коушем, который бережёт его на кронштейне.
- У PAC 1500 нержавеющий тросик запрессован в корпус и снабжён крюком: зажим вешают и блокируют на кронштейне, не ослабляя тяжение магистрали во время монтажа.
- PA 2/35 и PA 4/35: щёки клина из диэлектрика, пружины раздвигают клиновую часть, съёмная скоба фиксируется в Г-образной прорези. Нужен гаечный ключ на 13 мм.
- В RPA жилу прижимают гайками, клинья из полимера, стойкого к ультрафиолету, зажим служит изолятором. RPA 450/120S и RPA 425/120 вешают одним болтом, ключ на 17 мм.
- PAG 216/35 и PAG 416/35 держат СИП-4 с жилами 16, 25 или 35 мм² на вводе абонента, провод зажимают болтом под ключ на 13 мм.
- PAS 216/435 подходит и для анкерного, и для промежуточного крепления СИП сечением 10–50 мм².
