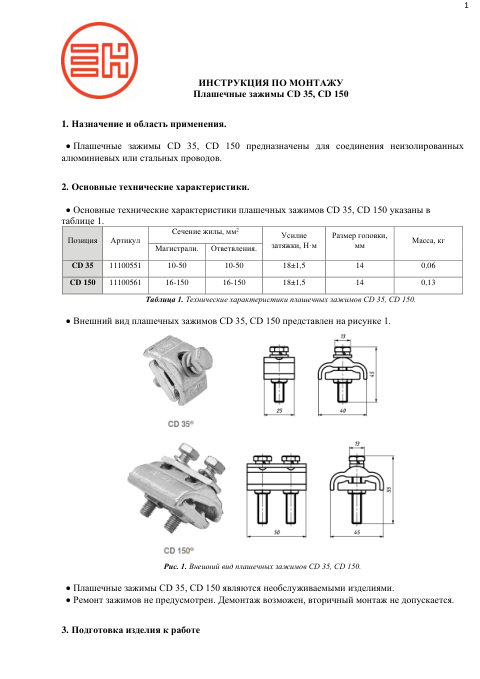

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Зажим плашечный CD 35
Алюминиевый зажим с одним болтом для неизолированных алюминиевых или стальных проводов 10–50 мм². Затягивается ключом на 14 мм. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провода
- неизолированные алюминиевые или стальные
- Корпус
- коррозионно-стойкий алюминиевый сплав
- Контакт
- прижимная пластина с продольным рифлением
- Болты
- один
- Ключ
- 14 мм
- Единица
- шт
- Масса, кг
- 0.06

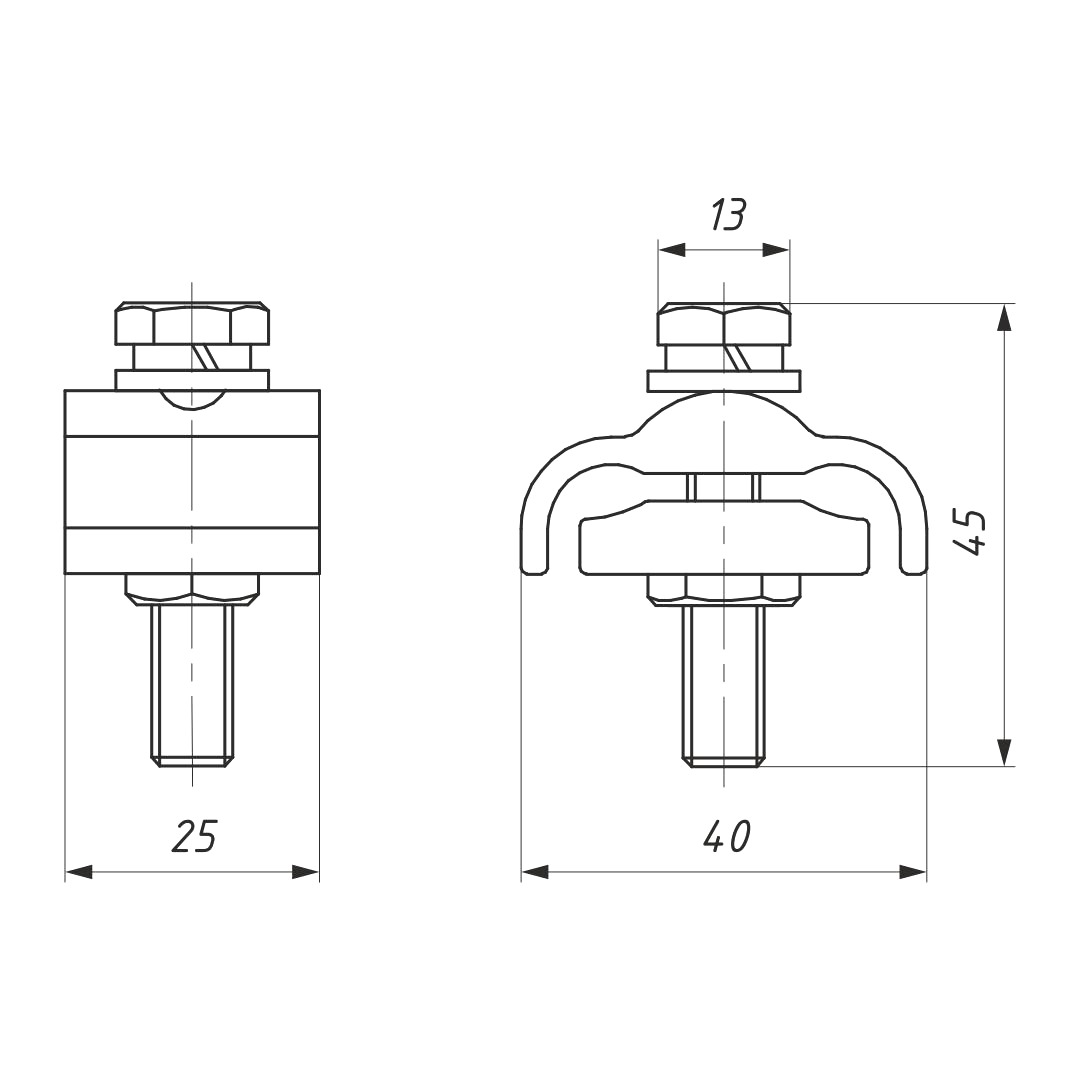

- Высота, мм
- 45
- Длина, мм
- 40
- Ширина, мм
- 25
- Цвет
- серый
- Номинальное напряжение, кВ
- 1
- Число жил
- 1
- Сечение жилы, мм²
- 10-50
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Стойкость к УФ
- Да
- Сечение магистрали от, мм²
- 10
- Сечение магистрали до, мм²
- 50
- Сечение ответвления от, мм²
- 10
- Сечение ответвления до, мм²
- 50
- Марка
- НИЛЕД
Описание
В плашечном зажиме провода прижимает пластина, которую стягивают болтами с помощью гаечного ключа. У разных моделей от одного до трёх болтов, дополнительные болты увеличивают прижимное усилие.
Серия ПС рассчитана на неизолированные стальные провода и канаты, её применяют при заземлении молниезащитных тросов на линиях 0,4–110 кВ. ПА соединяют алюминиевые и сталеалюминиевые провода в шлейфах на анкерных опорах и на отпайках. CD 35 и CD 150 из коррозионно-стойкого алюминиевого сплава подходят для неизолированных алюминиевых или стальных проводов.
- ПС-1-1 и ПС-2-1 затягивают двумя болтами, ПС-1-1А и ПС-2-1А одним, ключ для всех на 17 мм.
- У ПА-1-1 два болта, у ПА-2-2 три, ключ на 17 мм. Пластина у них с продольным рифлением.
- ПА применяют и для крепления петли провода при анкерном креплении на штыревых изоляторах.
- CD 150 с двумя болтами и CD 35 с одним затягивают ключом на 14 мм.
Смотрите также: Соединение алюминиевых проводов
