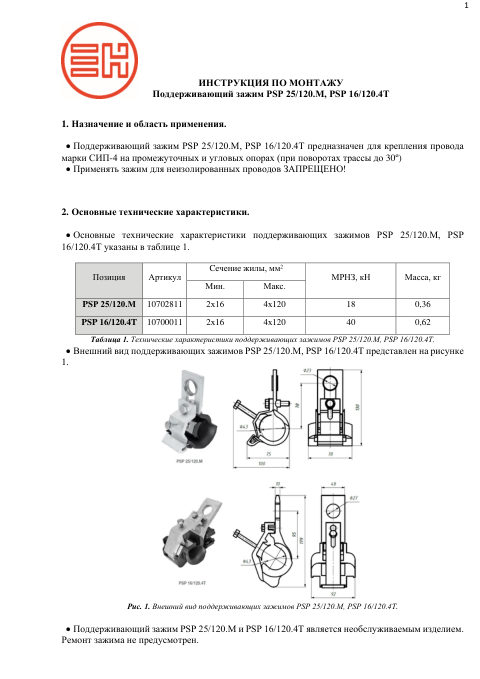

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Зажим поддерживающий PSP 25/120.M
Зажим PSP 25/120.M держит СИП-4 16–120 мм² прижимной пластиной, с ней жилы сидят плотно и монтировать удобнее. Разрушающая нагрузка 18 кН. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- СИП-4
- Опоры
- промежуточные и угловые, поворот трассы до 30°
- Фиксация жил
- прижимная пластина
- Крепление
- на крюк или кронштейн
- Монтаж
- без инструмента
- Единица
- шт
- Масса, кг
- 0.32
- Высота, мм
- 130
- Длина, мм
- 78
- Ширина, мм
- 100
- Цвет
- серый
- Номинальное напряжение, кВ
- 1
- Число жил
- 2
- Сечение жилы, мм²
- 16-120
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 18
- Сечение магистрали от, мм²
- 16
- Сечение магистрали до, мм²
- 120
- Марка
- НИЛЕД
Описание
Поддерживающий зажим держит провод на промежуточной опоре на заданной высоте, чтобы он не провисал в пролёте. Годится и для угловых опор, если трасса поворачивает не больше чем на 30°. Зажим вешают на крюк или кронштейн, инструмент для установки не нужен.
PS рассчитаны на СИП-2. Несущую нулевую жилу в них фиксирует защёлка, у PS 25-95 — винтовой прижим. Детали, которые касаются жилы, сделаны из диэлектрика: они изолируют её и берегут изоляцию от механических повреждений. PSP держат СИП-4 винтовым прижимом или прижимной пластиной.
- У PS 1500 и PS 1500 P есть звено ограниченной прочности, оно защищает магистраль от обрыва.
- Подвижное звено PS 1500 и PS 1500 P снижает циклическую деформацию несущей жилы, когда провод смещается вдоль линии.
- Корпус PS 1500 и PS 1500 P из полимера, стойкого к ультрафиолету, влаге и экстремальным температурам.
- PS 1500 P есть и в исполнении без серьги.
- Разрушающая нагрузка от 10 кН у PSP 16/120 до 40 кН у PSP 16/120.4T.
Смотрите также: Расшифровка СИП
