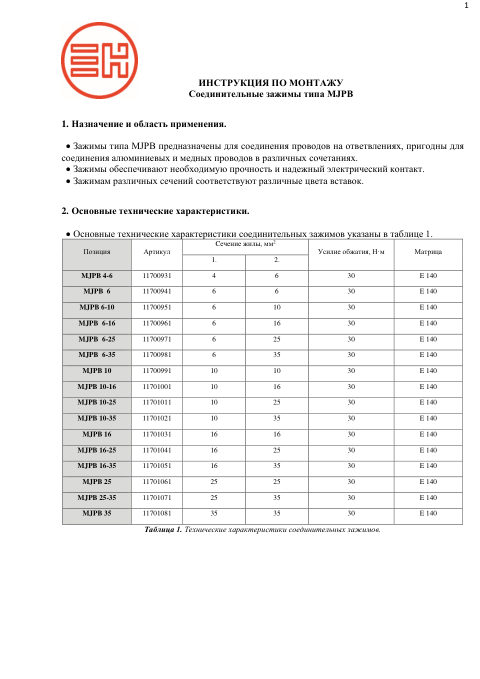

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Зажим соединительный MJPB 16
Соединительный зажим для фазных жил СИП-4 сечением 16 мм² на подключениях абонентов, марка НИЛЕД. Опрессовка с матрицей Е 140. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- фазные жилы СИП-4 при подключении абонентов
- Опрессовка
- инструмент HT 50, R 22
- Матрица
- Е 140
- Прочность заделки
- 40 % прочности провода
- Испытание изоляции
- 6 кВ в воде
- Герметизация
- смазка внутри зажима
- Единица
- шт
- Масса, кг
- 0.022

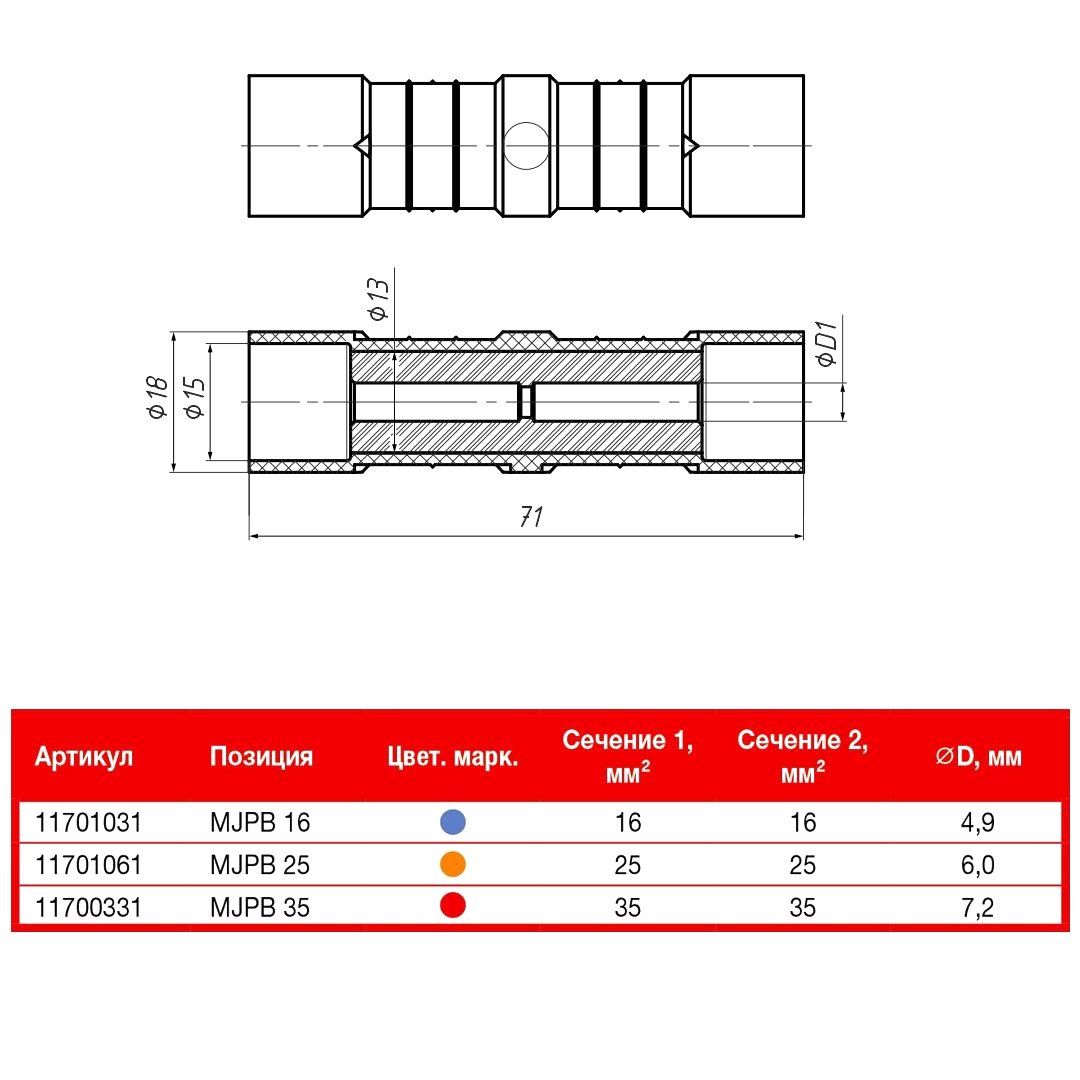

- Высота, мм
- 18
- Длина, мм
- 71
- Ширина, мм
- 18
- Цвет
- голубой/черный
- Номинальное напряжение, кВ
- 1
- Число жил
- 2
- Сечение жилы, мм²
- 16
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Сечение магистрали от, мм²
- 16
- Сечение магистрали до, мм²
- 16
- Марка
- НИЛЕД
Описание
Соединительные зажимы MJPT и MJPB соединяют два изолированных провода опрессовкой. Обжимают их инструментом HT 50, R 22, матрицу берут под размер зажима. Внутри зажим заполнен смазкой, поэтому соединение получается герметичным. Изоляцию зажима испытывают в воде напряжением 6 кВ.
Размер зажима под сечение провода определяют по цветовой маркировке. MJPT без индекса соединяют фазные жилы СИП-2 в пролёте и фазные жилы СИП-4. MJPT N рассчитаны на несущую нулевую жилу СИП-2, MJPB на фазные жилы СИП-4 при подключении абонентов.
- Прочность заделки: 60 % прочности провода у MJPT для фазных жил, 90 % у MJPT 54,6 N, 70 N и 95 N, 40 % у MJPB.
- Матрицы для опрессовки: Е 140 для MJPB, Е 173 для MJPT 35–95 и MJPT N, Е 215 для MJPT 120 и MJPT 150.
- Зажимы выдерживают ультрафиолет, коррозию и перепады температуры от −60 до +50 °C.
Смотрите также: Соединение алюминиевых проводов
