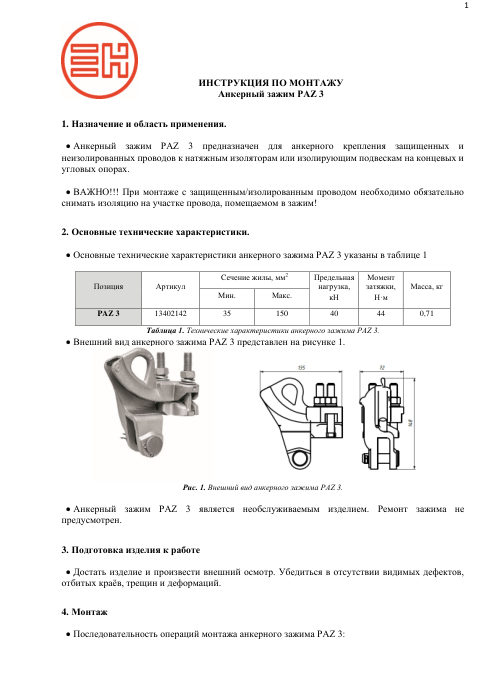

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Зажим анкерный PAZ 3
Болтовой анкерный зажим для СИП-3 и неизолированного провода 35–150 мм², разрушающая нагрузка 40 кН. С защищённого провода изоляцию снимают, затяжка ключом на 19 мм. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- СИП-3 и неизолированный
- Опоры
- концевые и угловые
- Изолятор
- натяжной, оконцеватель «серьга»
- Корпус
- алюминиевый сплав
- Болты
- с цинковым покрытием
- Инструмент
- гаечный ключ 19 мм
- Изоляция
- с защищённого провода снимают
- Единица
- шт
- Масса, кг
- 0.77

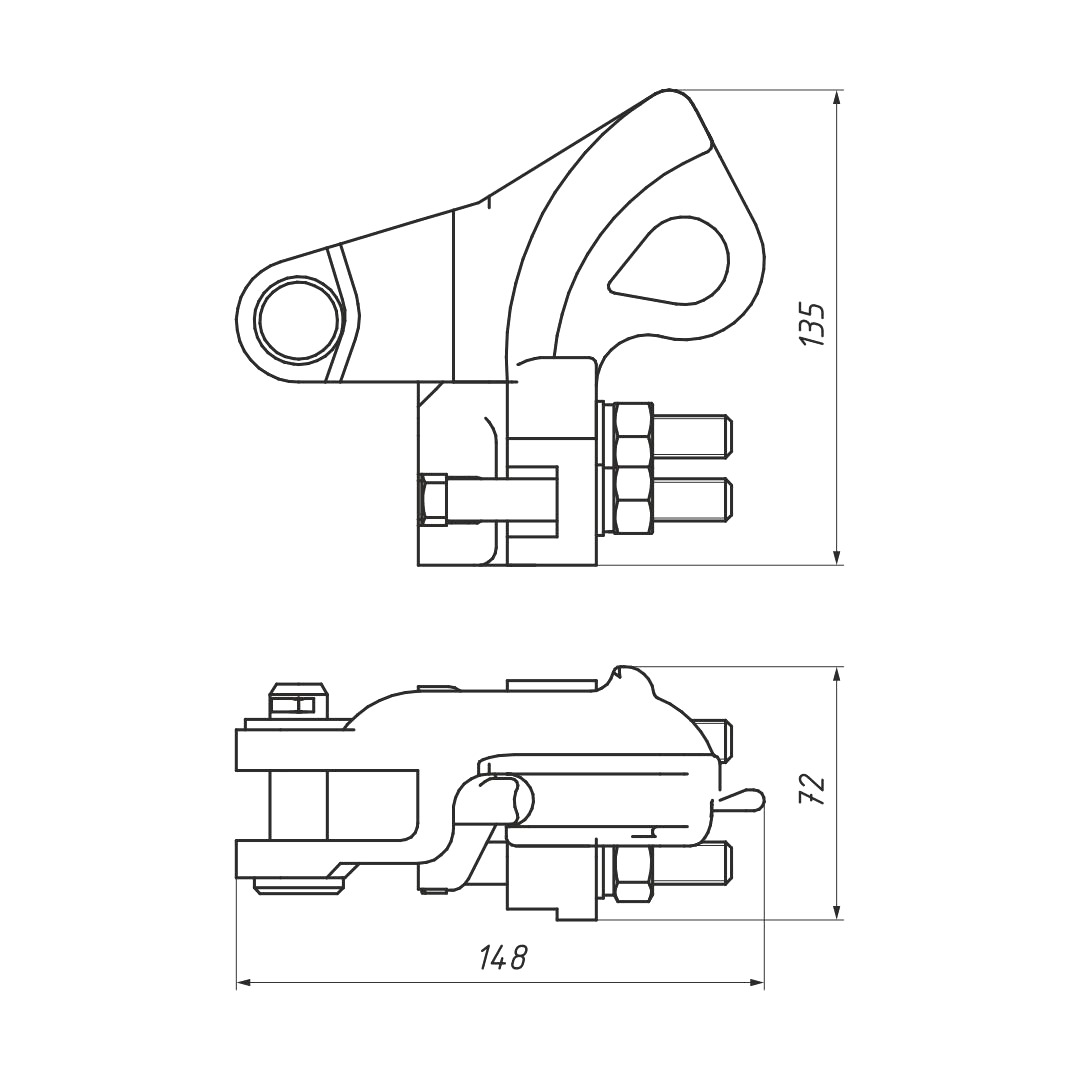

- Высота, мм
- 135
- Длина, мм
- 148
- Ширина, мм
- 72
- Цвет
- серый
- Номинальное напряжение, кВ
- 10
- Аналог
- PAZ 3
- Число жил
- 1
- Сечение жилы, мм²
- 35-150
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 40
- Сечение магистрали от, мм²
- 35
- Сечение магистрали до, мм²
- 150
- Марка
- НИЛЕД
Описание
Анкерный зажим закрепляет провод на концевой или угловой опоре ВЛ, его цепляют к натяжному изолятору с оконцевателем «серьга». Зажимы рассчитаны на защищённый провод СИП-3 с жилой из термоупрочнённого алюминиевого сплава, PAZ 3 подходит и для неизолированного провода.
В DN Rpi провод держат полимерные клинья с рельефом. Изоляцию с жилы не снимают, так что провод остаётся герметичным. Потенциал провода выводят на корпус зажима гибким изолированным проводником через прокалывающий зажим, оба идут в комплекте.
PAZ 3 затягивают болтами с цинковым покрытием, для монтажа нужен гаечный ключ на 19 мм. Защищённый провод под этим зажимом очищают от изоляции.
- DN Rpi ставят без инструментов, корпус изготовлен экструзией из алюминиевого сплава.
- Тросик DN Rpi из нержавеющей стали, с шаровыми креплениями на обоих концах; коуш защищает его от износа.
- Клинья из полимера, стойкого к ультрафиолету, изоляцию не повреждают.
- Разрушающая нагрузка: 10 кН у DN-35 Rpi, 20 кН у DN-70 Rpi, 30 кН у DN-120 Rpi и DN-150 Rpi, 40 кН у PAZ 3.
- Сечения DN Rpi от 25–35 до 120–150 мм², PAZ 3 охватывает 35–150 мм².
