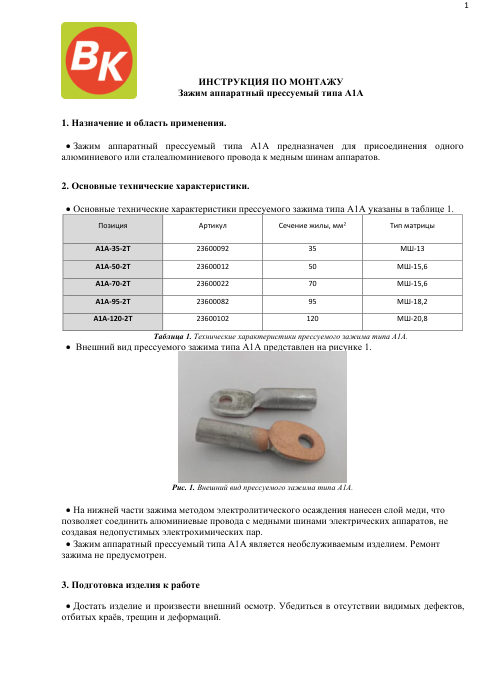

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Зажим аппаратный А1А-50-2Т
Прессуемый аппаратный зажим А1А-50-2Т для провода 50 мм²: подключает алюминиевый или сталеалюминиевый провод к медному выводу аппарата. Лапка омеднённая. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- неизолированный алюминиевый или сталеалюминиевый
- Назначение
- присоединение к медным выводам аппаратов, соединение проводов в петлях РУ
- Монтаж
- опрессовка гидравлическим прессом
- Лапка
- алюминиевая, медное покрытие термодинамическим способом
- Прочность заделки
- не менее 90 % прочности целого провода (полые провода с разрезом)
- Единица
- шт
- Масса, кг
- 0.083
- Высота, мм
- 15
- Длина, мм
- 126
- Ширина, мм
- 30
- Цвет
- серый
- Номинальное напряжение, кВ
- 35
- Число жил
- 1
- Сечение жилы, мм²
- 50
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 2.3
- Сечение магистрали от, мм²
- 50
- Сечение магистрали до, мм²
- 50
Описание
Аппаратный зажим подключает неизолированный алюминиевый или сталеалюминиевый провод к медному выводу аппарата. Им же соединяют провода между собой в петлях распределительных устройств.
Зажим прессуемый: на провод его сажают гидравлическим прессом. Корпус алюминиевый, лапку для крепления к выводу у большинства моделей покрывают медью термодинамическим способом, так контакт с медным выводом получается надёжным.
- Полые провода, смонтированные с разрезом, держатся в зажиме с прочностью не менее 90 % от целого провода.
- У А1А-50-2Т, А1А-70-2Т, А2А-35-2Т, А2А-50-2Т, А2А-95-2Т и А2А-120-2Т лапка алюминиевая, омеднённая термодинамическим нанесением.
- Сечения провода: 35, 50, 70, 95 и 120 мм².
- Разрушающая нагрузка 2,3 кН, у А2А-120-2Т 4 кН.
- Зажим переносит температуру от −60 до +50 °C, влажность и коррозию.
