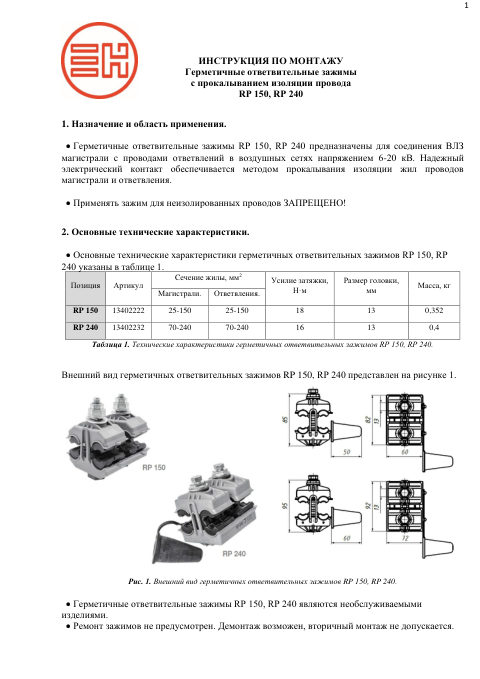

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Зажим ответвительный RP 150
Прокалывающий зажим для ответвления от магистрали СИП-3 на сетях 6–20 кВ: магистраль и ответвление 25–150 мм², номинальный ток 485 А. Срывная головка металлическая. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод магистрали
- СИП-3
- Ответвление
- изолированные провода
- Сеть
- 6–20 кВ
- Контакт
- прокол изоляции, пирамидальные зубья
- Срывная головка
- металлическая, без специнструмента
- Контактные пластины
- алюминиевый сплав
- Смазка
- токопроводящая, на прокалывающих элементах
- Единица
- шт
- Масса, кг
- 0.278

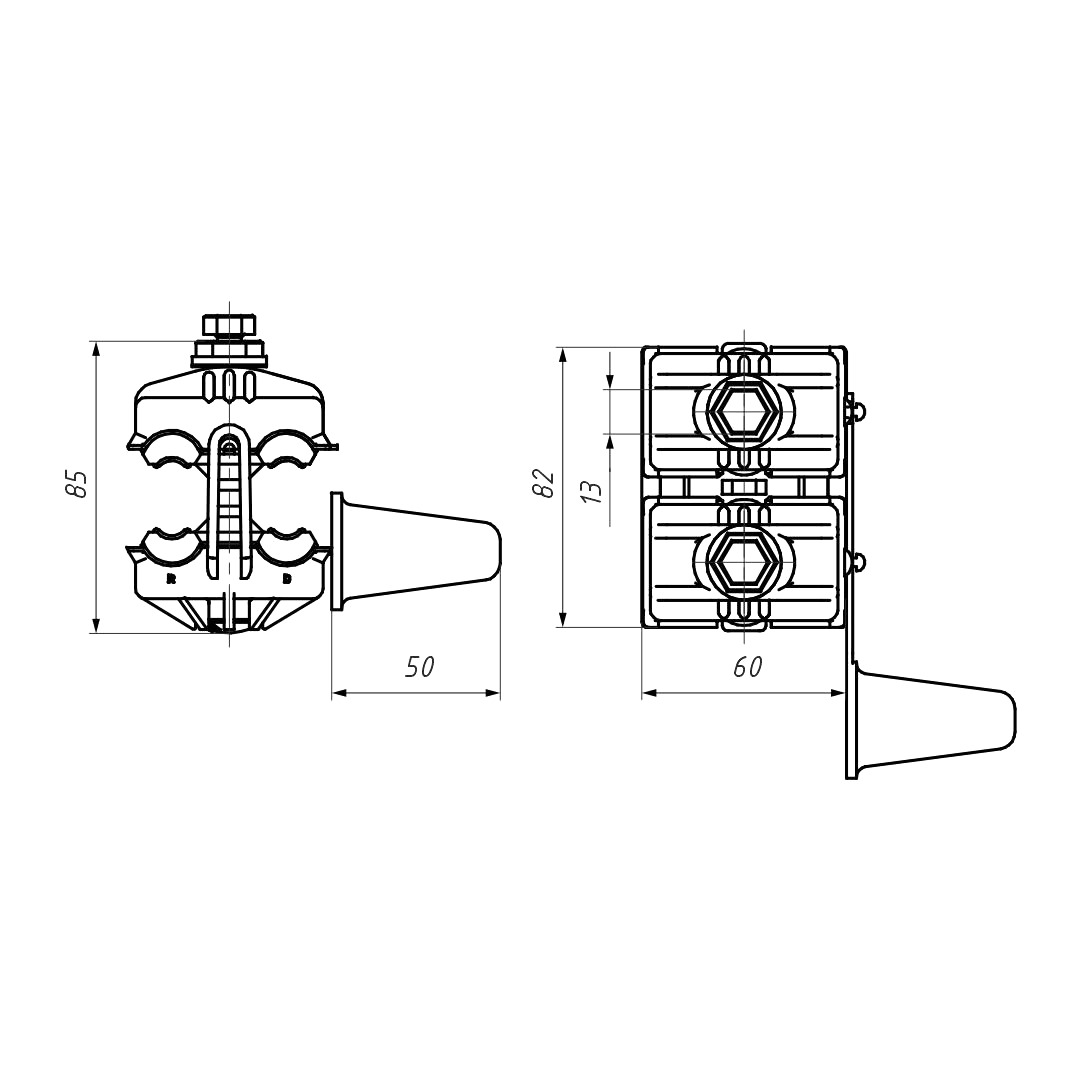

- Высота, мм
- 85
- Длина, мм
- 82
- Ширина, мм
- 60
- Цвет
- серый
- Номинальное напряжение, кВ
- 20
- Число жил
- 1
- Сечение жилы, мм²
- 25-150/25-150
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Размер ключа
- 13
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Номинальный ток, А
- 485
- Сечение магистрали от, мм²
- 25
- Сечение магистрали до, мм²
- 150
- Сечение ответвления от, мм²
- 25
- Сечение ответвления до, мм²
- 150
- Марка
- НИЛЕД
Описание
Ответвительный зажим подключает провод ответвления к магистрали из СИП-3. Контакт получается прокалыванием: при затяжке зубья контактных пластин проходят сквозь изоляцию. Прокалывающие элементы покрыты токопроводящей смазкой, она снижает переходное сопротивление и бережёт контакт от окисления.
RP 150 и RP 240 соединяют СИП-3 с изолированными ответвлениями на сетях 6–20 кВ, RPN 150 рассчитан на неизолированные провода ответвления и сети 6–10 кВ. ОЗ и ОЗП ставят в шлейфах опор, когда ответвление берут от изолированной магистрали.
- У RP 150, RP 240 и RPN 150 металлическая срывная головка: она отламывается при нужном усилии, провод не пережимают, специальный инструмент не нужен.
- Контактные пластины RP и RPN из алюминиевого сплава, зубья пирамидальные.
- У ОЗ-35-150 и ОЗ-35-150С зубья с обеих сторон пластины. У ОЗП-35-150 и ОЗП-35-150С с одной стороны зубья, с другой плашка.
- Индекс «С» у ОЗ и ОЗП означает болты со срывными головками и нормированное усилие затяжки.
- ОЗ-35-150, ОЗП-35-150 и ОЗП-35-150С поставляют с кожухом или без него.
- Зажимы выдерживают ультрафиолет, перепады температур от −60 до +50 °C, коррозию и агрессивную атмосферу.
