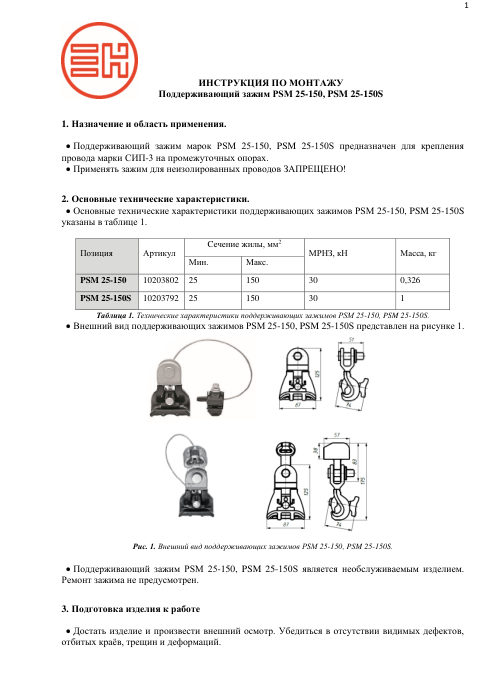

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Зажим поддерживающий PSM 25-150S
Поддерживающий зажим для СИП-3 25–150 мм² на промежуточных опорах линий 6–20 кВ. Ушко зажима крепят к изолятору из стекла или полимера, у которого оконцеватель «пестик». Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- СИП-3, только защищённый
- Сеть
- 6–20 кВ
- Опоры
- промежуточные
- Корпус
- усиленный алюминиевый сплав, диэлектрическое покрытие
- Монтаж
- без снятия изоляции и специального инструмента
- Крепление
- ушко, к изолятору с оконцевателем «пестик»
- Единица
- шт
- Масса, кг
- 1.147

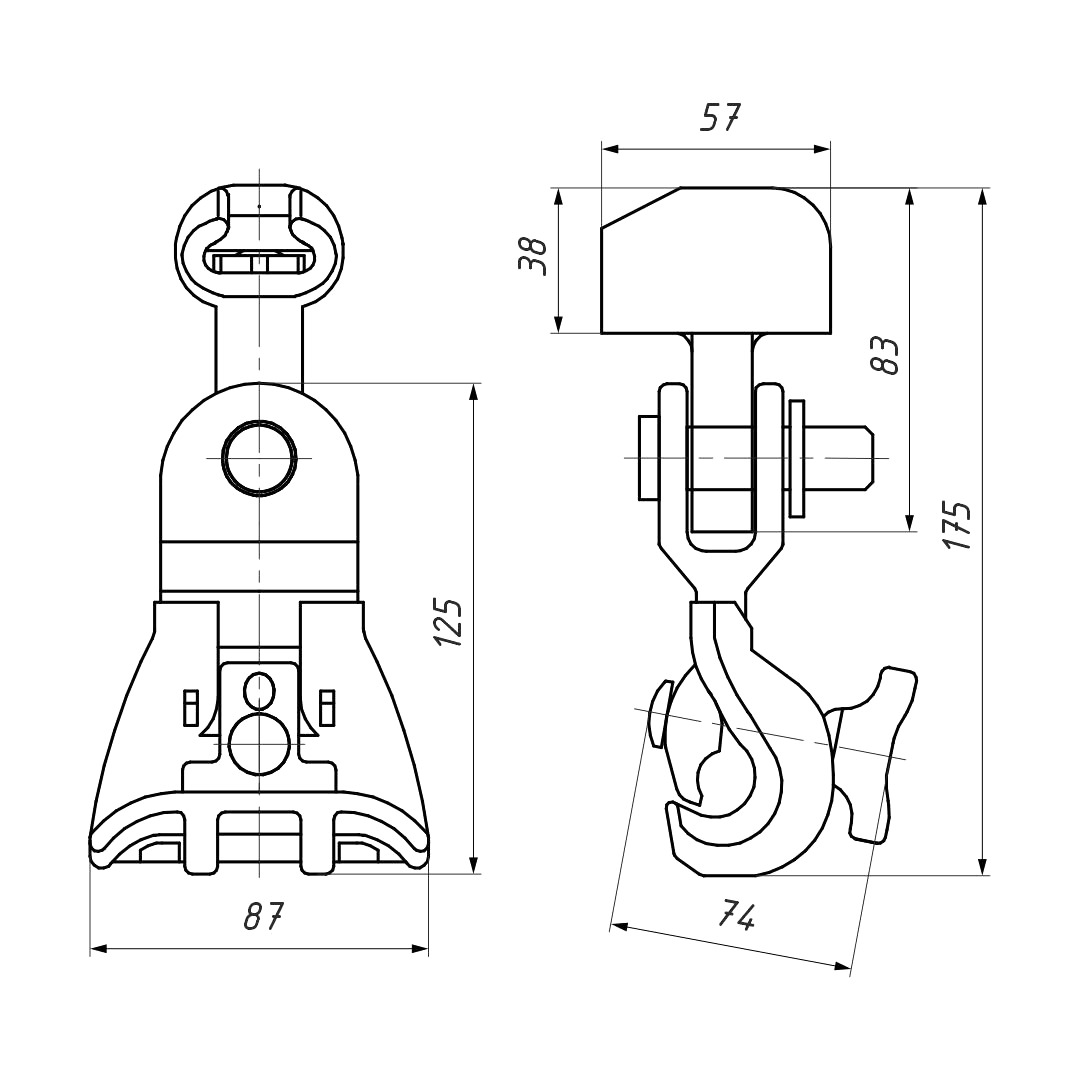

- Высота, мм
- 175
- Длина, мм
- 87
- Ширина, мм
- 74
- Цвет
- черный
- Номинальное напряжение, кВ
- 20
- Число жил
- 1
- Сечение жилы, мм²
- 25-150
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Размер ключа
- 13
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 30
- Марка
- НИЛЕД
Описание
Поддерживающий зажим держит провод СИП-3 на промежуточной опоре линий 6–20 кВ. Провод укладывают, не снимая изоляцию, специальный инструмент для монтажа не нужен. Неизолированный провод в этот зажим ставить запрещено.
Корпус из усиленного алюминиевого сплава с диэлектрическим покрытием. PSM 25-150S крепят ушком к стеклянному или полимерному изолятору с оконцевателем «пестик». К PSM 25-150 прилагаются прокалывающий зажим P 645 и изолированный гибкий проводник, ими выравнивают потенциалы провода и оконцевателя изолятора.
- Сечение провода 25–150 мм², разрушающая нагрузка 30 кН.
- Монтаж без снятия изоляции и без специального инструмента, размер ключа 13 мм.
- У PSM 25-150S есть ушко под изолятор с оконцевателем «пестик».
- PSM 25-150 комплектуется прокалывающим зажимом P 645 и гибким изолированным проводником.
- Зажим выдерживает ультрафиолет, температуру от −60 до +50 °C и коррозию.
Смотрите также: Расшифровка СИП
