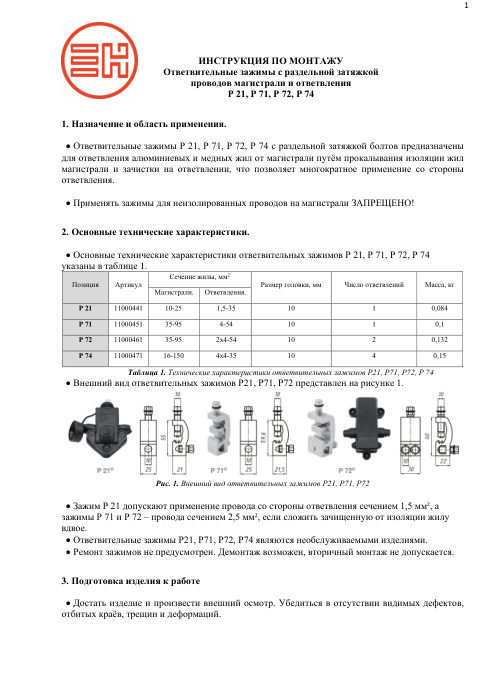

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Ответвительный зажим P 71
Зажим соединяет изолированную магистраль 35–95 мм² с неизолированным ответвлением 4–54 мм²: магистраль прокалывают, ответвление зачищают. Ток 145 А, в комплекте защитный чехол. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Магистраль
- изолированный провод
- Ответвление
- неизолированный провод
- Контакт
- прокол изоляции магистрали, зачистка ответвления
- Заземление
- соединение с заземляющим спуском нулевой жилы
- Срывная головка
- шестигранная
- Контактные пластины
- алюминиевый сплав, для алюминиевых и медных проводов
- Смазка
- тугоплавкая консистентная
- Комплектация
- защитный чехол
- Единица
- шт
- Масса, кг
- 0.11

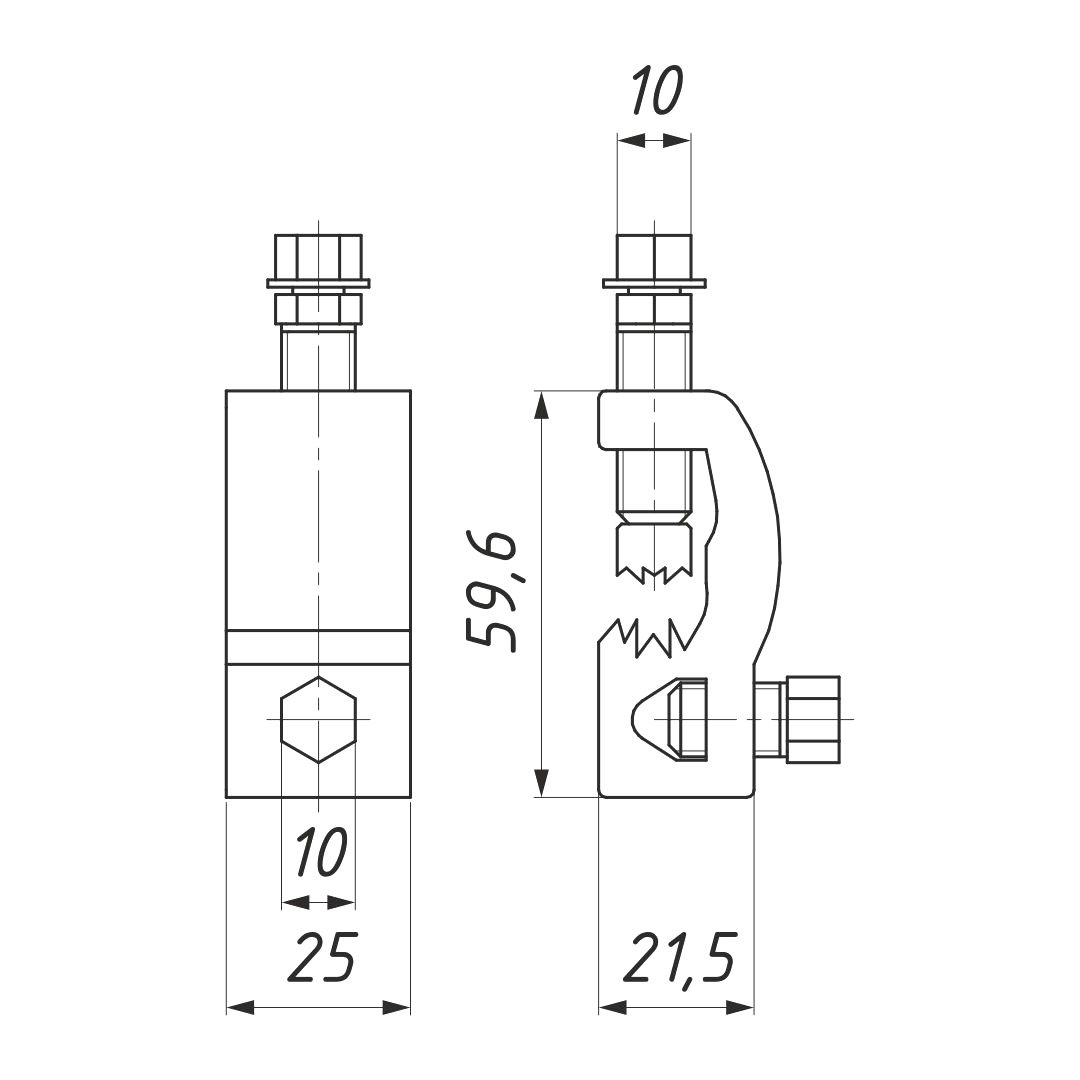

- Высота, мм
- 59
- Длина, мм
- 25
- Ширина, мм
- 21
- Цвет
- серый
- Номинальное напряжение, кВ
- 1
- Аналог
- P 72
- Число жил
- 2
- Сечение жилы, мм²
- 35-95/4-54
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Размер ключа
- 10
- Материал
- Алюминий
- Стойкость к УФ
- Да
- Номинальный ток, А
- 145
- Сечение магистрали от, мм²
- 35
- Сечение магистрали до, мм²
- 95
- Сечение ответвления от, мм²
- 4
- Сечение ответвления до, мм²
- 54
- Марка
- НИЛЕД
Описание
Ответвительные зажимы подключают провод ответвления к магистрали линии до 1 кВ: так делают вводы в дома, подключают уличное освещение и абонентов. В большинстве моделей контакт получается прокалыванием изоляции, поэтому провод не зачищают. Болт при затяжке прокалывает изоляцию, а его головка срывается при нужном усилии и не даёт пережать жилу.
Большая часть линейки, P 645, P 70, P 616R, P 4 и зажимы CT, рассчитана на ответвления от магистрали СИП. CTN соединяют неизолированные алюминиевые провода с СИП. N 70, N 640, CD 71 + BI и CD 72 + BI берут ответвление от линии ВЛН или от неизолированной нулевой несущей жилы. P 71 и P 72 соединяют изолированную магистраль с неизолированным ответвлением.
- P 645, P 70, P 616R и P 4 можно ставить на линию под напряжением: срывную головку затягивают изолированным накидным ключом, зубья контактных пластин пирамидальные.
- У моделей CT и CTN с индексом P срывная головка металлическая, специальный инструмент не нужен.
- Контактные пластины у P 616R из лужёной меди, у большинства других моделей из алюминиевого сплава.
- N 70 и N 640 серого цвета, чтобы их не перепутали при монтаже. Со стороны магистрали у них плашка, она не снижает прочность провода.
- P 71, P 72, CD 71 + BI и CD 72 + BI затягивают болтом с шестигранной срывной головкой 10 мм, контакты смазаны тугоплавкой смазкой, в комплекте защитный чехол.
- CT 16 Рнг и CT 70 Рнг сделаны из материалов, которые не распространяют горение (категория ПВ-1).
