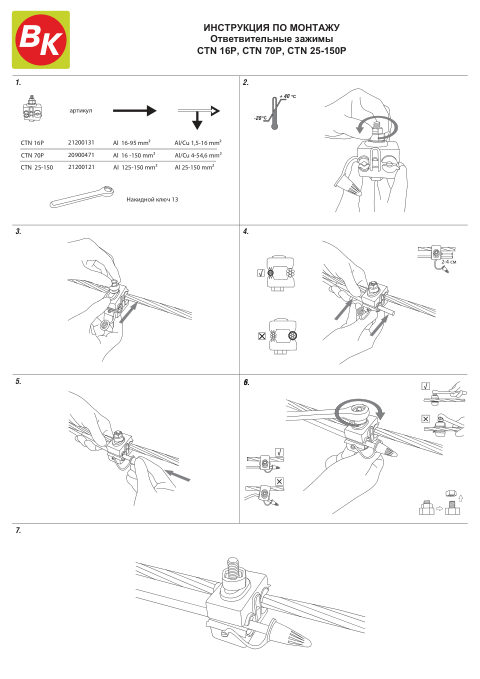

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Ответвительный зажим CTN 70 P
Прокалывающий зажим, которым неизолированный алюминиевый провод подключают к СИП: магистраль 16–150 мм², ток 160 А. Подходит для вводов в дом и проводов наружного освещения. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Назначение
- соединение неизолированных алюминиевых проводов с СИП
- Применение
- ввод в дом, провода наружного освещения
- Контакт
- прокол изоляции, без зачистки
- Срывная головка
- металлическая, без специнструмента
- Контактные пластины
- алюминиевый сплав, для алюминиевых проводов
- Смазка
- токопроводящая, на прокалывающих элементах
- Единица
- шт
- Масса, кг
- 0.11
- Высота, мм
- 74
- Длина, мм
- 55
- Ширина, мм
- 36
- Цвет
- черный
- Номинальное напряжение, кВ
- 1
- Число жил
- 2
- Сечение жилы, мм²
- 16-150/4-54,6
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Номинальный ток, А
- 160
- Сечение магистрали от, мм²
- 16
- Сечение магистрали до, мм²
- 150
- Сечение ответвления от, мм²
- 4
- Сечение ответвления до, мм²
- 54
- Марка
- ВК
Описание
Ответвительные зажимы подключают провод ответвления к магистрали линии до 1 кВ: так делают вводы в дома, подключают уличное освещение и абонентов. В большинстве моделей контакт получается прокалыванием изоляции, поэтому провод не зачищают. Болт при затяжке прокалывает изоляцию, а его головка срывается при нужном усилии и не даёт пережать жилу.
Большая часть линейки, P 645, P 70, P 616R, P 4 и зажимы CT, рассчитана на ответвления от магистрали СИП. CTN соединяют неизолированные алюминиевые провода с СИП. N 70, N 640, CD 71 + BI и CD 72 + BI берут ответвление от линии ВЛН или от неизолированной нулевой несущей жилы. P 71 и P 72 соединяют изолированную магистраль с неизолированным ответвлением.
- P 645, P 70, P 616R и P 4 можно ставить на линию под напряжением: срывную головку затягивают изолированным накидным ключом, зубья контактных пластин пирамидальные.
- У моделей CT и CTN с индексом P срывная головка металлическая, специальный инструмент не нужен.
- Контактные пластины у P 616R из лужёной меди, у большинства других моделей из алюминиевого сплава.
- N 70 и N 640 серого цвета, чтобы их не перепутали при монтаже. Со стороны магистрали у них плашка, она не снижает прочность провода.
- P 71, P 72, CD 71 + BI и CD 72 + BI затягивают болтом с шестигранной срывной головкой 10 мм, контакты смазаны тугоплавкой смазкой, в комплекте защитный чехол.
- CT 16 Рнг и CT 70 Рнг сделаны из материалов, которые не распространяют горение (категория ПВ-1).
