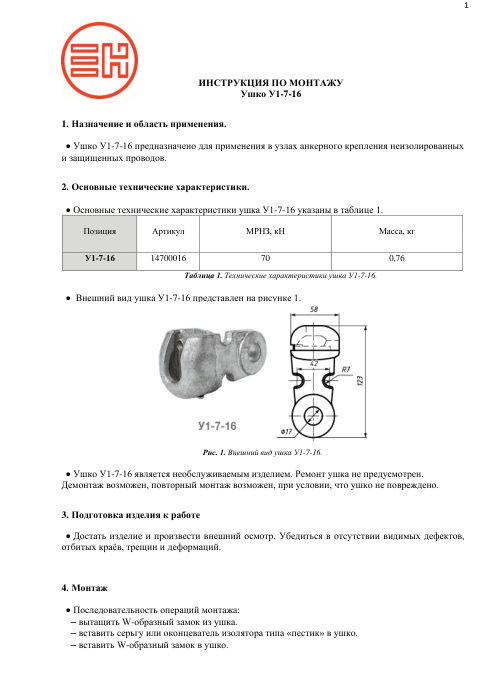

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Ушко У1-7-16
Ушко У1-7-16 крепит изоляторы и сцепную арматуру к траверсам опор. Ковкий чугун с горячим цинкованием, разрушающая нагрузка 70 кН. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Назначение
- крепление изоляторов и сцепной арматуры к траверсам
- Отливка
- ковкий чугун, ГОСТ 1215
- Покрытие
- горячий цинк
- Единица
- шт

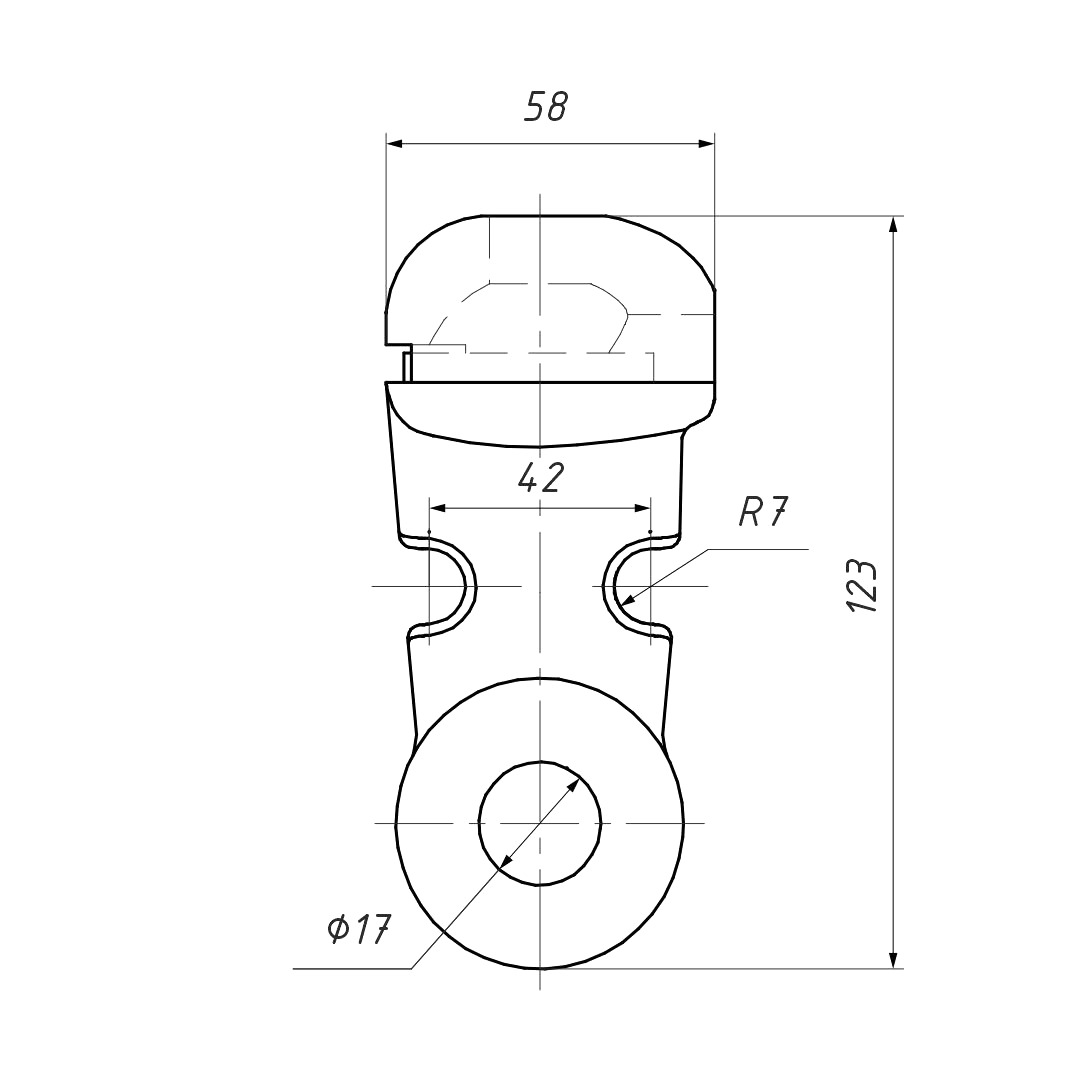

- Масса, кг
- 0.671
- Высота, мм
- 58
- Длина, мм
- 123
- Ширина, мм
- 58
- Цвет
- серый
- Номинальное напряжение, кВ
- 35
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Чугун
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 70
- Марка
- НИЛЕД
Описание
Ушко входит в сцепную арматуру подвесок. УД-7-16 соединяет стержень подвесного изолятора с серьгой СР или СРС, У1-7-16 крепит изоляторы и сцепную арматуру к траверсе опоры.
Ушки отливают из ковкого чугуна по ГОСТ 1215: заготовка из белого чугуна проходит термообработку, которая даёт металлу нужную прочность и структуру. От коррозии готовое ушко защищает горячее цинкование.
- Разрушающая нагрузка обоих ушек 70 кН.
- УД-7-16 комплектуется W-образным замком по ГОСТ Р 51178, чтобы узел не разъединился.
- Гнездо сферического шарнира у УД-7-16 выполнено по ГОСТ 27396.
- Покрытие горячим цинком.
