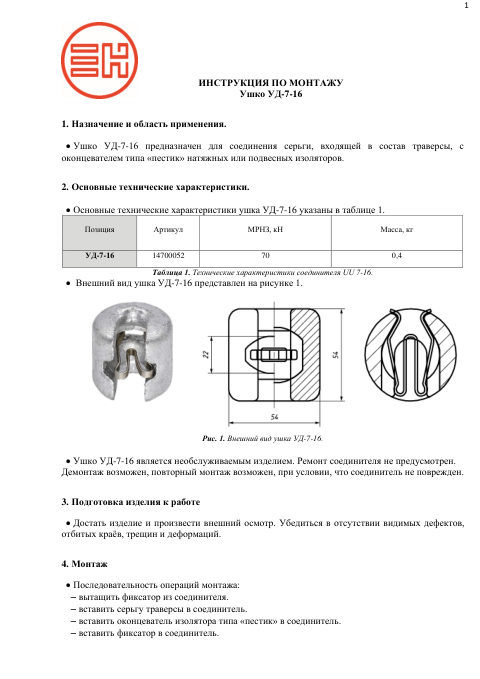

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Ушко УД-7-16
Ушко, через которое стержень подвесного изолятора цепляют к серьге СР или СРС. Разрушающая нагрузка 70 кН, W-образный замок в комплекте, гнездо шарнира по ГОСТ 27396. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Назначение
- стержень подвесного изолятора с серьгой СР или СРС
- Замок
- W-образный, ГОСТ Р 51178
- Гнездо шарнира
- сферическое, ГОСТ 27396
- Отливка
- ковкий чугун, ГОСТ 1215
- Покрытие
- горячий цинк
- Единица
- шт
- Масса, кг
- 0.368

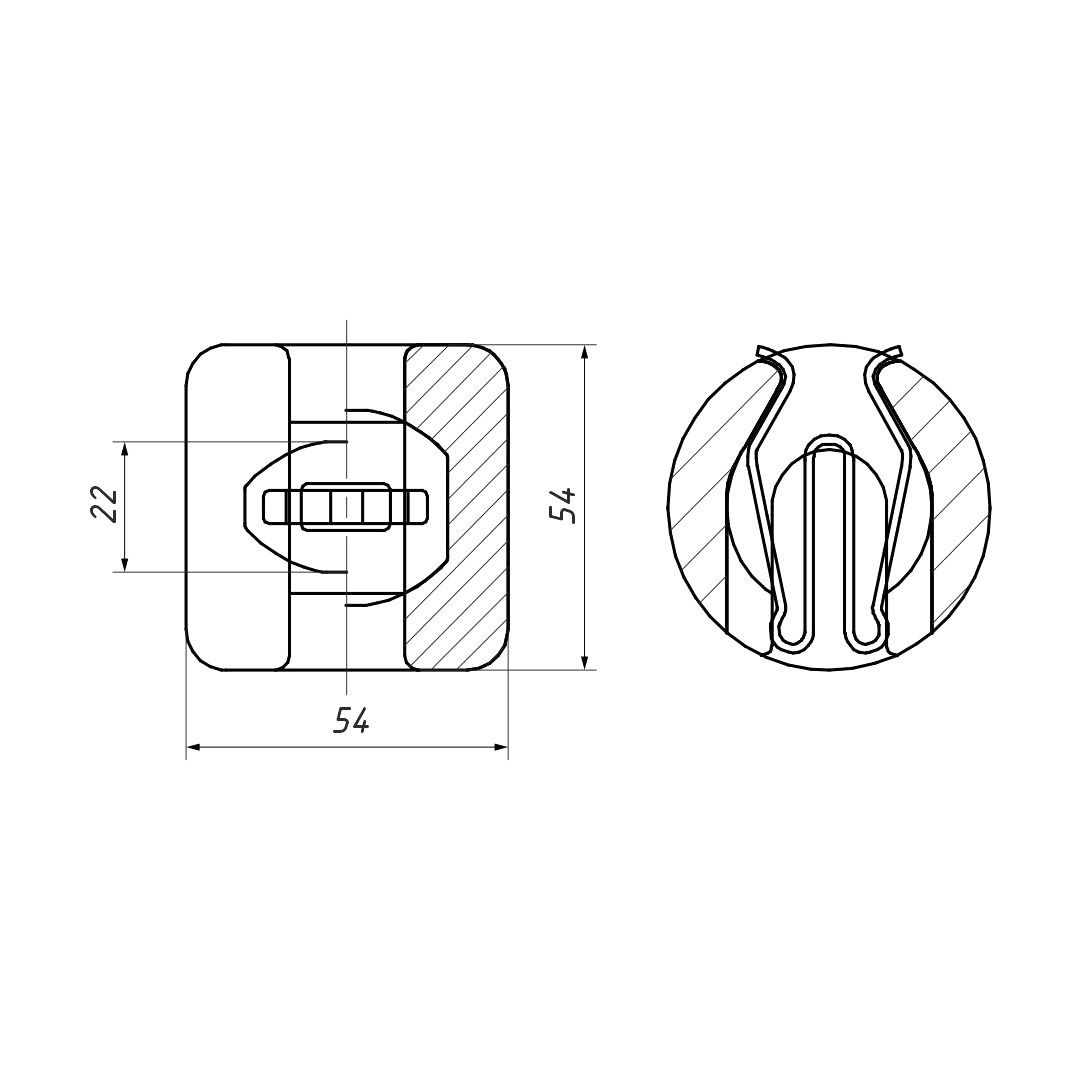

- Высота, мм
- 54
- Длина, мм
- 54
- Ширина, мм
- 54
- Цвет
- серый
- Номинальное напряжение, кВ
- 35
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Чугун
- Стойкость к УФ
- Да
- Разрушающая нагрузка, кН
- 70
- Марка
- НИЛЕД
Описание
Ушко входит в сцепную арматуру подвесок. УД-7-16 соединяет стержень подвесного изолятора с серьгой СР или СРС, У1-7-16 крепит изоляторы и сцепную арматуру к траверсе опоры.
Ушки отливают из ковкого чугуна по ГОСТ 1215: заготовка из белого чугуна проходит термообработку, которая даёт металлу нужную прочность и структуру. От коррозии готовое ушко защищает горячее цинкование.
- Разрушающая нагрузка обоих ушек 70 кН.
- УД-7-16 комплектуется W-образным замком по ГОСТ Р 51178, чтобы узел не разъединился.
- Гнездо сферического шарнира у УД-7-16 выполнено по ГОСТ 27396.
- Покрытие горячим цинком.
