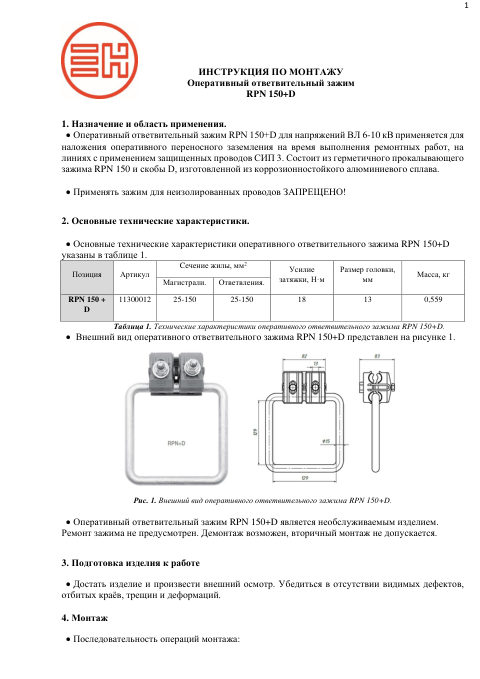

Документы завода
Сертификаты и паспорта — от завода-изготовителя Арматех. Открываются в новой вкладке.
Зажим оперативный ответвительный RPN+D
Точка оперативного заземления для линий с СИП-3: прокалывающий зажим RPN 150 со скобой D, провод 25–150 мм². Ставится при строительстве линии, служит для заземления на время ремонта. Документы завода открываются прямо с этой страницы. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- СИП-3
- Назначение
- переносное оперативное заземление на время ремонта
- Состав
- прокалывающий зажим RPN 150, скоба D
- Место установки
- начало и конец линии, ответвления, прямая видимость от места работ
- Скоба D
- коррозионностойкий алюминиевый сплав
- Монтаж
- без специального инструмента, срывная головка болта
- Смазка
- токопроводящая, на прокалывающих элементах
- Единица
- шт
- Масса, кг
- 0.559
- Высота, мм
- 83
- Длина, мм
- 195
- Ширина, мм
- 150
- Цвет
- серый
- Номинальное напряжение, кВ
- 10
- Число жил
- 1
- Сечение жилы, мм²
- 25-150
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий/полиамид
- Стойкость к УФ
- Да
- Сечение магистрали от, мм²
- 25
- Сечение магистрали до, мм²
- 150
- Марка
- НИЛЕД
Описание
Оперативный зажим даёт точку для переносного заземления, которое накладывают на время ремонта линии. MCT 185 и MCTN 185 служат ещё и для оперативного ответвления.

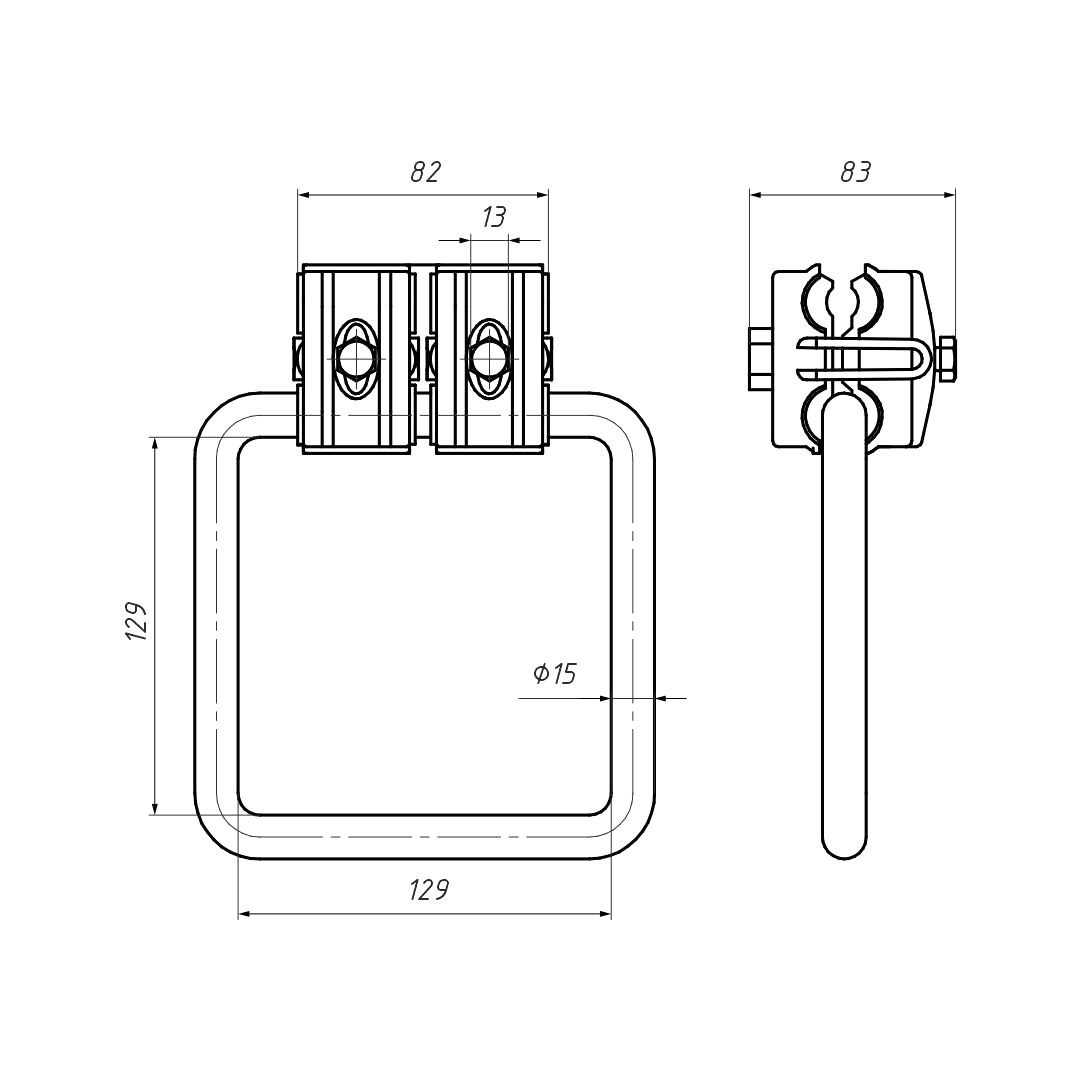

RPN+D собран из герметичного прокалывающего зажима RPN 150 и скобы D. Его ставят при строительстве линии на СИП-3, как требуют ПУЭ и ПТЭЭП: в начале и в конце линии, на ответвлениях и в прямой видимости от места работ.
MCT 185 рассчитан на защищённый провод: зубья пластин прокалывают изоляцию, снимать её не нужно, на неизолированный провод его ставить запрещено. MCTN 185 предназначен для неизолированной ВЛ. К обоим завод советует скобы С93 и С94, их покупают отдельно.
- Корпус MCT 185 и MCTN 185 из алюминиевого сплава, изготовлен экструзией.
- Скоба D у RPN+D из алюминиевого сплава, стойкого к коррозии.
- RPN+D ставят без специального инструмента: болт прокалывает изоляцию, головка срывается и не даёт пережать провод.
- Прокалывающие элементы RPN+D покрыты токопроводящей смазкой против окисления.
- Сечения провода: 25–150 мм² у RPN+D, 35–185 мм² у MCT 185 и MCTN 185.
