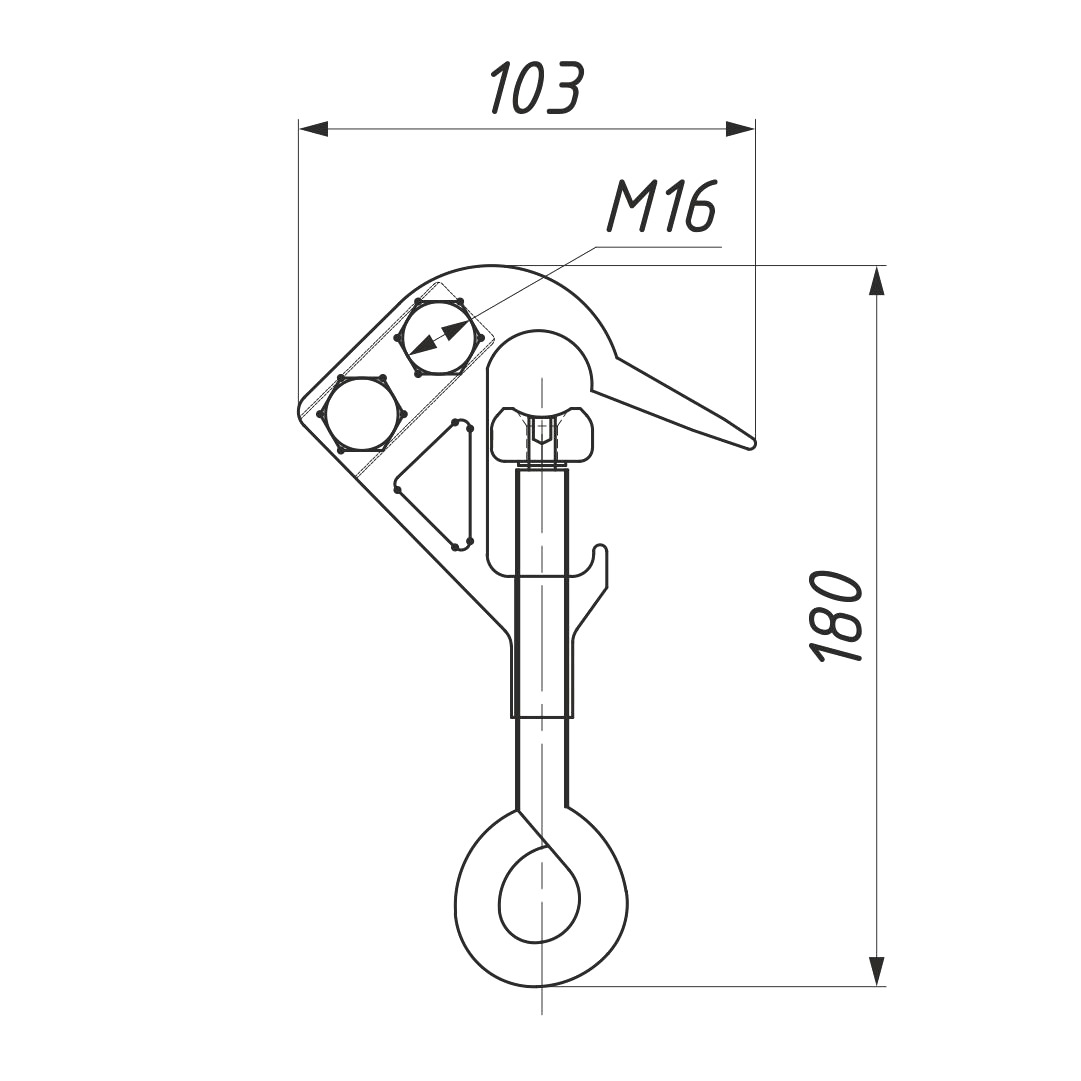

Зажим оперативный ответвительный MCTN 185
Оперативный зажим для неизолированной ВЛ: оперативное заземление или ответвление, провод 35–185 мм². Корпус из алюминиевого сплава, скобы С93 и С94 заказывают отдельно. Цену называем в КП после просчёта: она зависит от объёма и комплекта. КП пришлём в течение рабочего дня, отгрузка со склада в Кемерово.
Характеристики
- Провод
- неизолированная ВЛ
- Назначение
- переносное заземление, оперативное ответвление
- Корпус
- алюминиевый сплав, экструзия
- Скобы
- С93, С94, в комплект не входят
- Единица
- шт
- Масса, кг
- 0.5
- Высота, мм
- 170
- Длина, мм
- 120
- Ширина, мм
- 80
- Цвет
- серый
- Номинальное напряжение, кВ
- 20
- Сечение жилы, мм²
- 35-185/35-185
- Рабочая температура, °C
- от -60 до +50
- Температура монтажа, °C
- от -20 до +40
- Гарантия
- 60
- Материал
- Алюминий
- Стойкость к УФ
- Да
- Сечение магистрали от, мм²
- 35
- Сечение магистрали до, мм²
- 185
- Сечение ответвления от, мм²
- 35
- Сечение ответвления до, мм²
- 185
- Марка
- НИЛЕД
Описание
Оперативный зажим даёт точку для переносного заземления, которое накладывают на время ремонта линии. MCT 185 и MCTN 185 служат ещё и для оперативного ответвления.
RPN+D собран из герметичного прокалывающего зажима RPN 150 и скобы D. Его ставят при строительстве линии на СИП-3, как требуют ПУЭ и ПТЭЭП: в начале и в конце линии, на ответвлениях и в прямой видимости от места работ.
MCT 185 рассчитан на защищённый провод: зубья пластин прокалывают изоляцию, снимать её не нужно, на неизолированный провод его ставить запрещено. MCTN 185 предназначен для неизолированной ВЛ. К обоим завод советует скобы С93 и С94, их покупают отдельно.
- Корпус MCT 185 и MCTN 185 из алюминиевого сплава, изготовлен экструзией.
- Скоба D у RPN+D из алюминиевого сплава, стойкого к коррозии.
- RPN+D ставят без специального инструмента: болт прокалывает изоляцию, головка срывается и не даёт пережать провод.
- Прокалывающие элементы RPN+D покрыты токопроводящей смазкой против окисления.
- Сечения провода: 25–150 мм² у RPN+D, 35–185 мм² у MCT 185 и MCTN 185.
